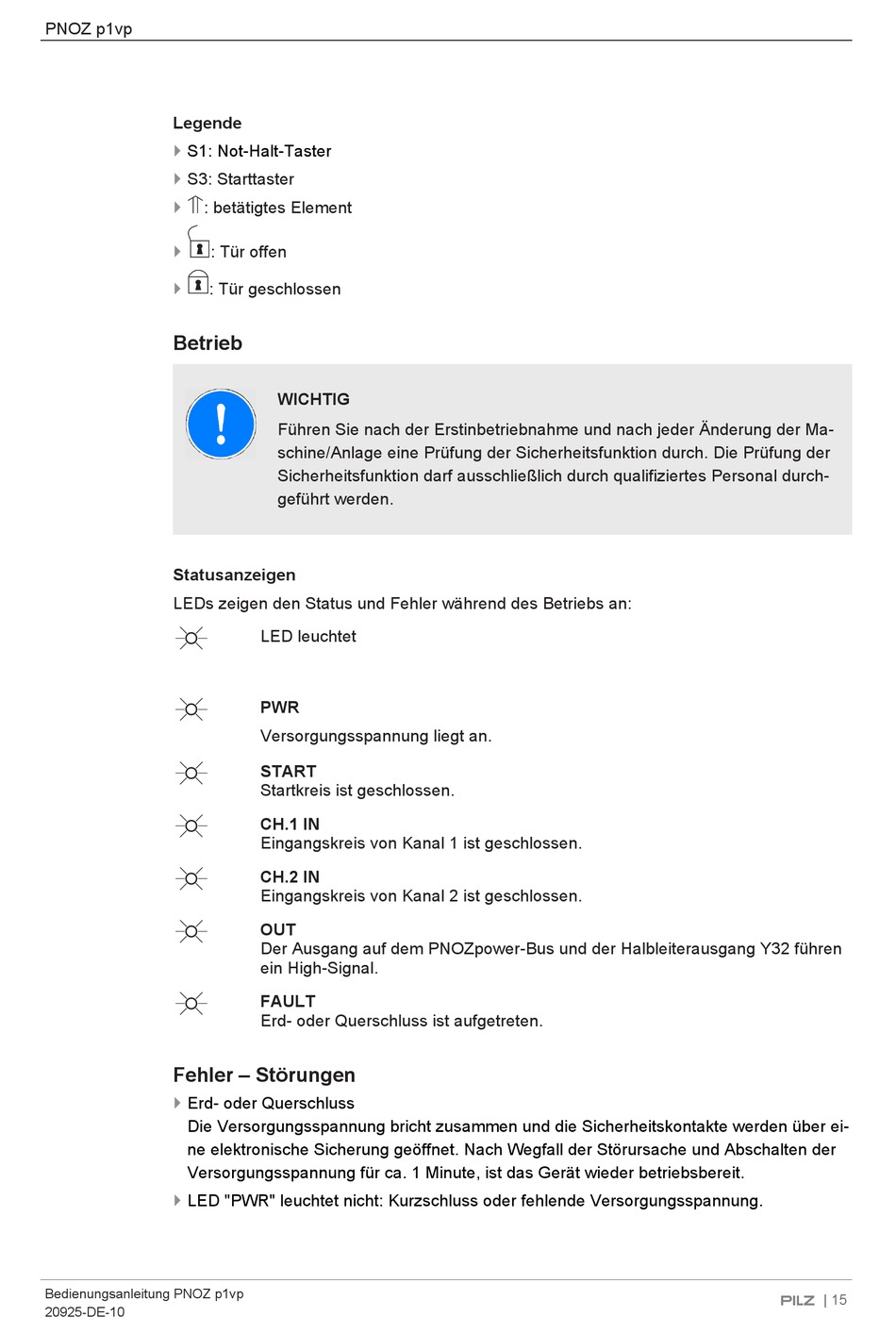

PNOZ p1vp
Legende
}
S1: Not-Halt-Taster
}
S3: Starttaster
}
: betätigtes Element
}
: Tür offen
}
: Tür geschlossen
Betrieb
Statusanzeigen
LEDs zeigen den Status und Fehler während des Betriebs an:
Fehler – Störungen
}
Erd- oder Querschluss
Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte werden über ei-
ne elektronische Sicherung geöffnet. Nach Wegfall der Störursache und Abschalten der
Versorgungsspannung für ca. 1 Minute, ist das Gerät wieder betriebsbereit.
}
LED "PWR" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung.
Bedienungsanleitung PNOZ p1vp
20925-DE-10
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
PWR
Versorgungsspannung liegt an.
START
Startkreis ist geschlossen.
CH.1 IN
Eingangskreis von Kanal 1 ist geschlossen.
CH.2 IN
Eingangskreis von Kanal 2 ist geschlossen.
OUT
Der Ausgang auf dem PNOZpower-Bus und der Halbleiterausgang Y32 führen
ein High-Signal.
FAULT
Erd- oder Querschluss ist aufgetreten.
| 15
