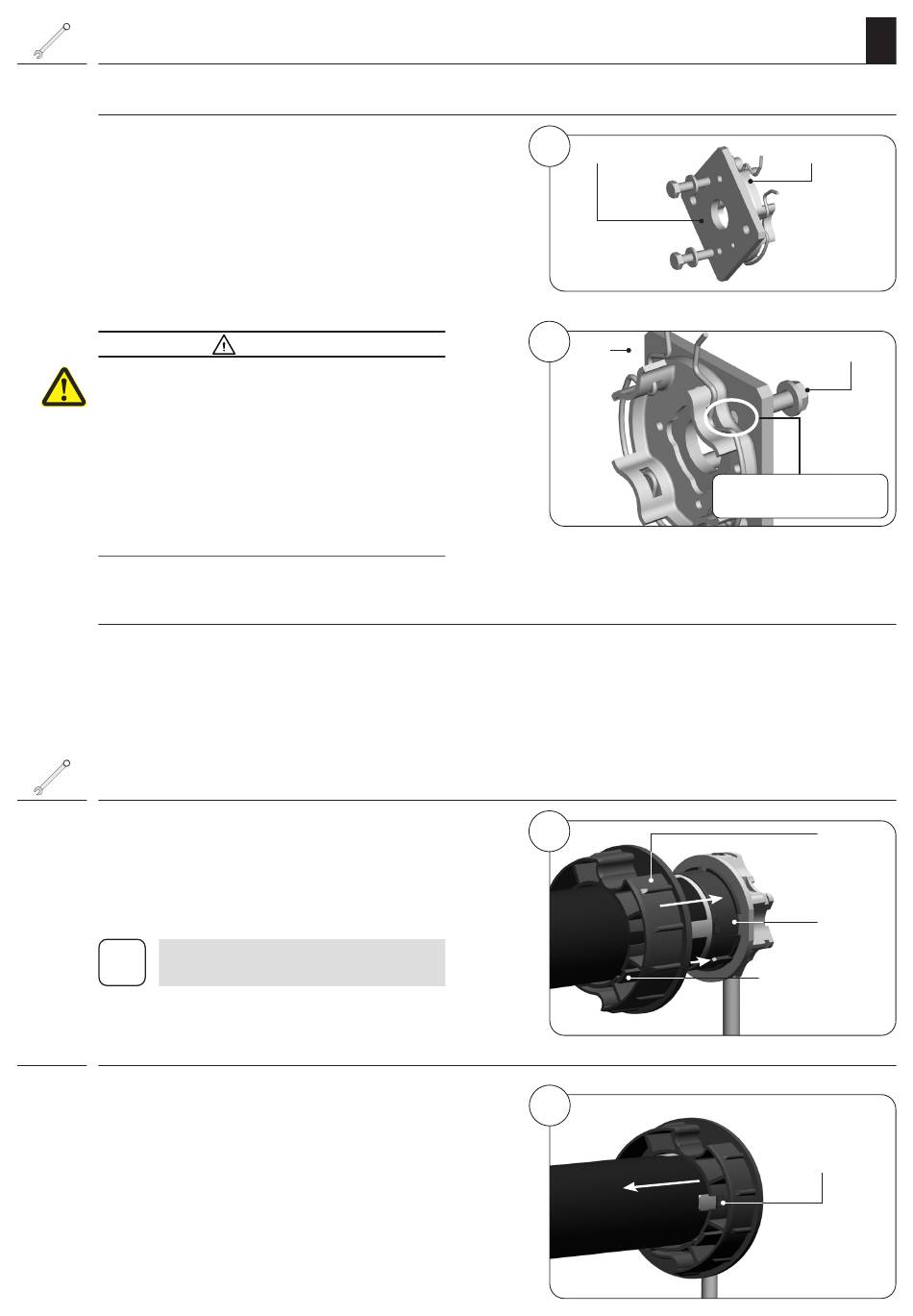

7.1 Montieren des Antriebslagers (1)
Das Antriebslager als Clicklager
1.
Schrauben Sie das Antriebslager (1) an der dafür vor-
gesehenen Montagevorrichtung der Zip-Anlage fest.
ACHTUNG!
Bei Verwendung zu langer Montageschrauben
kann das Antriebslager (1) verbogen bzw. zer-
stört werden.
Die Montageschrauben müssen bündig mit der
‹
Grundplatte (11) abschließen, sonst kann das
Antriebslager (1) verbogen und von der Grund-
platte abgedrückt werden.
Das gilt besonders bei Verwendung der inneren
‹
Montagelöcher auf der Grundplatte.
Einbau anderer Varianten von Antriebslagern
Die Montage mit anderen Lagervarianten erfolgt analog zu der vorangegangenen Beschreibung. Beachten Sie dabei
jeweils die Besonderheiten des jeweiligen Lagertyps, z. B. die Sicherung des Antriebskopf am Antriebslager mit einem
Splint.
7.2 Montage/Demontage des Adapters (4)
Montage des Adapters (4)
1.
Schieben Sie den Adapter (4) über den Magnetring
(5) am Antriebskopf bis er einrastet. Achten Sie dabei
auf die richtige Lage der Nut im Adapter.
i
Im Auslieferungszustand ist der Adapter
schon ab Werk montiert.
Demontage des Adapters (4)
1.
Drücken Sie beide Haltefedern am Magnetring (5)
nach unten und ziehen Sie den Adapter (4) vom
Magnetring ab.
3
(11)
4
(11)
5
6
DE
(1)
Montageschraube
Die Schrauben müssen
bündig sein.
(4)
(5)
Die Nut komplett
über die Nase
schieben.
Die Haltefeder
nach unten
drücken.
