CAME AX402306 Montageanleitung Seite 5

5 Installation
Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt
werden.
5.1 Vorherige Überprüfungen
Vor der Installation sind folgende Kontrollen vorzunehmen:
• Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter
brechung der Stromversorgung vorsehen.
• Geeignete Kabelkanäle und -schläuche vorsehen, um die elektrischen Kabel vor Schäden zu schützen.
• Überprüfen, dass etwaige Kabelverbindungen im Inneren des Fundamentkastens (für die Kontinuität des
Sicherheitsnetzes) im Vergleich zu den anderen inneren Verbindungen über eine zusätzliche Isolierung verfügen.
• Überprüfen, dass die Torstruktur robust ist, die Scharniere gut funktionieren und kein Reibwiderstand zwischen bewegl. und
unbewegl. Teilen besteht.
• Überprüfen, ob ein mechanischer Torblock bei Torauf- und –zulauf vorhanden ist.

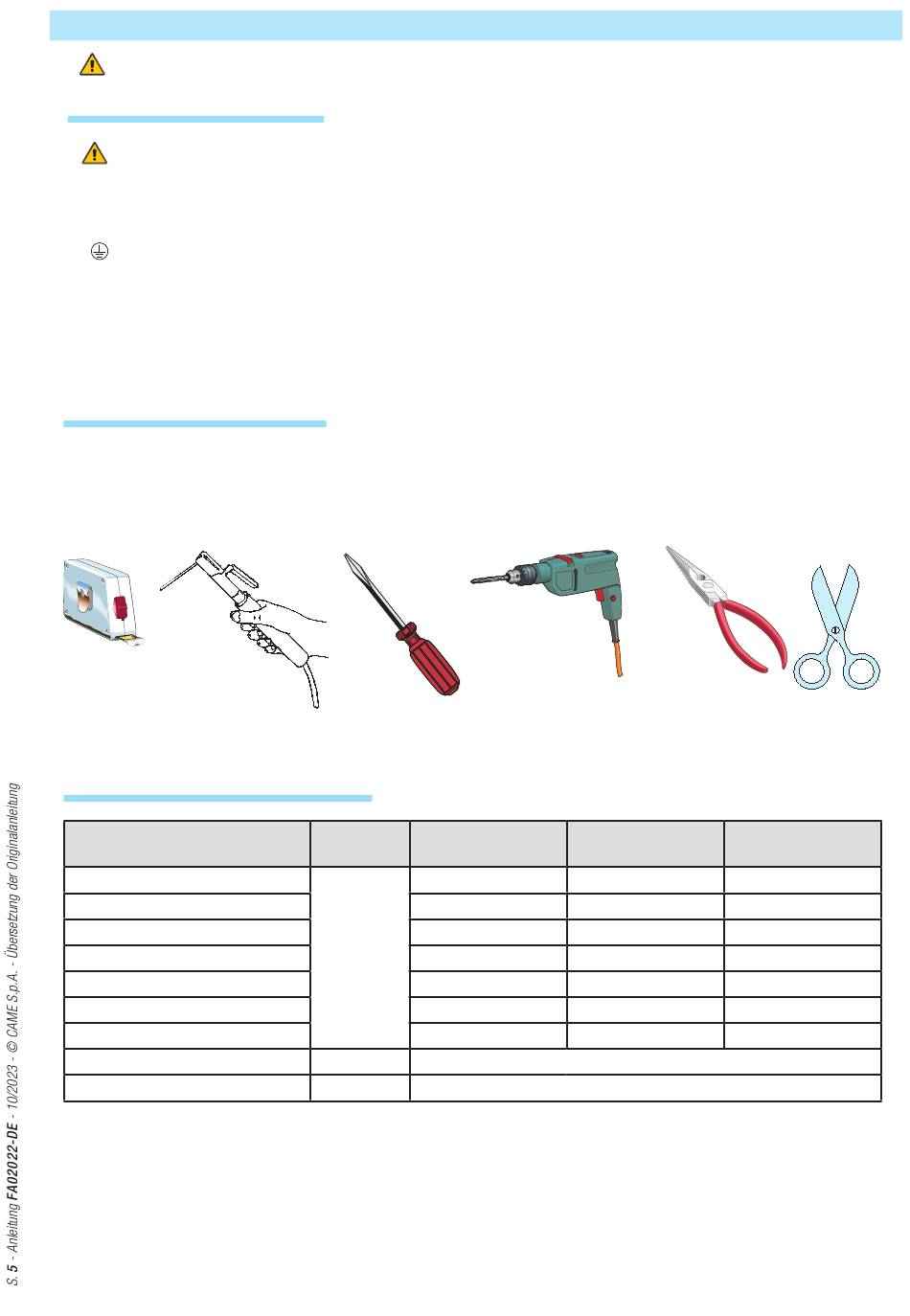

5.2 Arbeitsgeräte und Material
Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den
geltenden Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung wird die Mindestausrüstung für den
Installateur dargestellt.
5.3 Kabelmindeststärken und typen
Anschlüsse
Stromversorgung 230 V
Stromversorgung des Motors 230 V
Warnleuchte
Empfänger-Optikkopf
Sender-Optikkopf
Stromversorgung Zubehör
Befehls- und Sicherheitstaster
Anschluss Encoder
Antenne
N.B. Die Auswahl des Kabeldurchmessers von Kabeln mit einer anderen Länge als die in der Tabelle angeführten, muss laut
den Angaben der Rechtsvorschrift CEI EN 60204-1 auf der Grundlage der effektiven Leistungsaufnahme der angeschlossenen
Vorrichtungen erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequential) vorsehen, muss die Bemessung laut Tabelle auf der
Grundlage der Leistungsaufnahmen und effektiven Entfernungen nochmals berechnet werden. Für den Anschluss von in diesem
Handbuch nicht berücksichtigten Produkten gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Lunghezza cavo
Tipo cavo
1 < 10 m
3G x 1,5 mm
4G x 1 mm
FROR CEI
2 x 0,5 mm
20-22
2 x 0,5 mm
CEI EN
4 x 0,5 mm
50267-2-1
2 x 0,5 mm
2 x 0,5 mm
TWISTATO
RG58
Lunghezza cavo
10 < 20 m
2 2
3G x 2,5 mm
2 2
4G x 1,5 mm
2 2
2 x 1 mm
2 2
2 x 0.5 mm
2 2
4 x 0,5 mm
2 2
2 x 0,5 mm
2 2
2 x 0,5 mm
2
3 x 0,5 mm
max. 10 m
Lunghezza cavo
20 < 30 m
2
3G x 4 mm
2
4G x 2,5 mm
2
2 x 1,5 mm
2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 1 mm
2
2 x 0,5 mm
