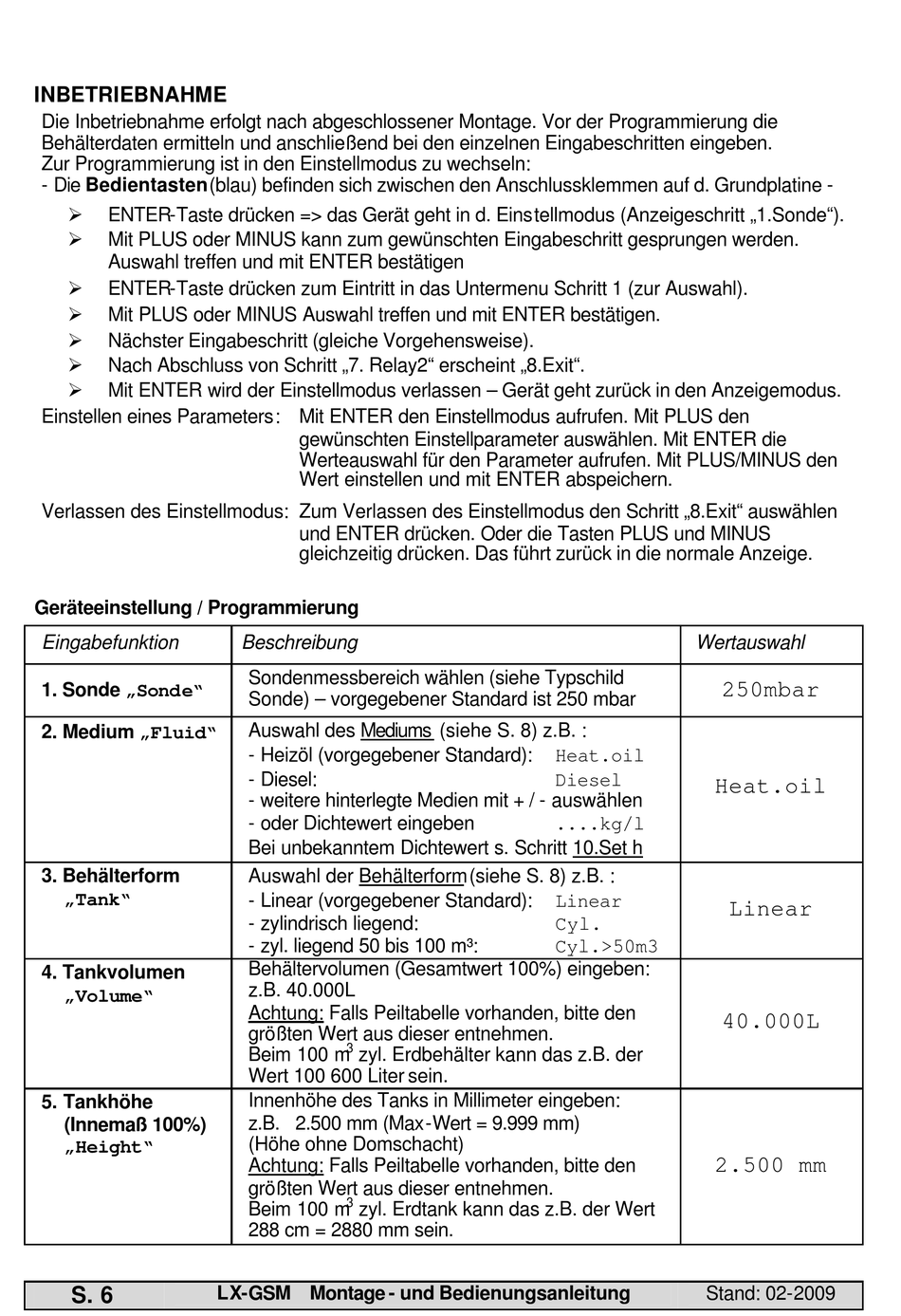

INBETRIEBNAHME

Die Inbetriebnahme erfolgt nach abgeschlossener Montage. Vor der Programmierung die
Behälterdaten ermitteln und anschließend bei den einzelnen Eingabeschritten eingeben.
Zur Programmierung ist in den Einstellmodus zu wechseln:
- Die Bedientasten (blau) befinden sich zwischen den Anschlussklemmen auf d. Grundplatine -
Ø
ENTER-Taste drücken => das Gerät geht in d. Einstellmodus (Anzeigeschritt „1.Sonde").
Ø
Mit PLUS oder MINUS kann zum gewünschten Eingabeschritt gesprungen werden.
Auswahl treffen und mit ENTER bestätigen
Ø
ENTER-Taste drücken zum Eintritt in das Untermenu Schritt 1 (zur Auswahl).
Ø
Mit PLUS oder MINUS Auswahl treffen und mit ENTER bestätigen.
Ø
Nächster Eingabeschritt (gleiche Vorgehensweise).
Ø
Nach Abschluss von Schritt „7. Relay2" erscheint „8.Exit".
Ø
Mit ENTER wird der Einstellmodus verlassen – Gerät geht zurück in den Anzeigemodus.
Einstellen eines Parameters: Mit ENTER den Einstellmodus aufrufen. Mit PLUS den
Verlassen des Einstellmodus: Zum Verlassen des Einstellmodus den Schritt „8.Exit" auswählen
Geräteeinstellung / Programmierung
Eingabefunktion
1. Sonde „Sonde"
2. Medium „Fluid"
3. Behälterform
„Tank"
4. Tankvolumen
„Volume"
5. Tankhöhe
(Innemaß 100%)
„Height"
S. 6
gewünschten Einstellparameter auswählen. Mit ENTER die
Werteauswahl für den Parameter aufrufen. Mit PLUS/MINUS den
Wert einstellen und mit ENTER abspeichern.
und ENTER drücken. Oder die Tasten PLUS und MINUS
gleichzeitig drücken. Das führt zurück in die normale Anzeige.
Beschreibung
Sondenmessbereich wählen (siehe Typschild
Sonde) – vorgegebener Standard ist 250 mbar
Auswahl des Mediums (siehe S. 8) z.B. :
- Heizöl (vorgegebener Standard):
- Diesel:
- weitere hinterlegte Medien mit + / - auswählen
- oder Dichtewert eingeben
Bei unbekanntem Dichtewert s. Schritt 10.Set h
Auswahl der Behälterform (siehe S. 8) z.B. :
- Linear (vorgegebener Standard):
- zylindrisch liegend:
- zyl. liegend 50 bis 100 m³:
Behältervolumen (Gesamtwert 100%) eingeben:
z.B. 40.000L
Achtung: Falls Peiltabelle vorhanden, bitte den
größten Wert aus dieser entnehmen.
3
Beim 100 m zyl. Erdbehälter kann das z.B. der
Wert 100 600 Liter sein.
Innenhöhe des Tanks in Millimeter eingeben:
z.B. 2.500 mm (Max-Wert = 9.999 mm)
(Höhe ohne Domschacht)
Achtung: Falls Peiltabelle vorhanden, bitte den
größten Wert aus dieser entnehmen.
3
Beim 100 m zyl. Erdtank kann das z.B. der Wert
288 cm = 2880 mm sein.
LX-GSM Montage - und Bedienungsanleitung
Wertauswahl
250mbar
Heat.oil
Diesel
Heat.oil
....kg/l
Linear
Cyl.
Cyl.>50m3
40.000L
2.500 mm
Stand: 02-2009
Linear
