10
3.3

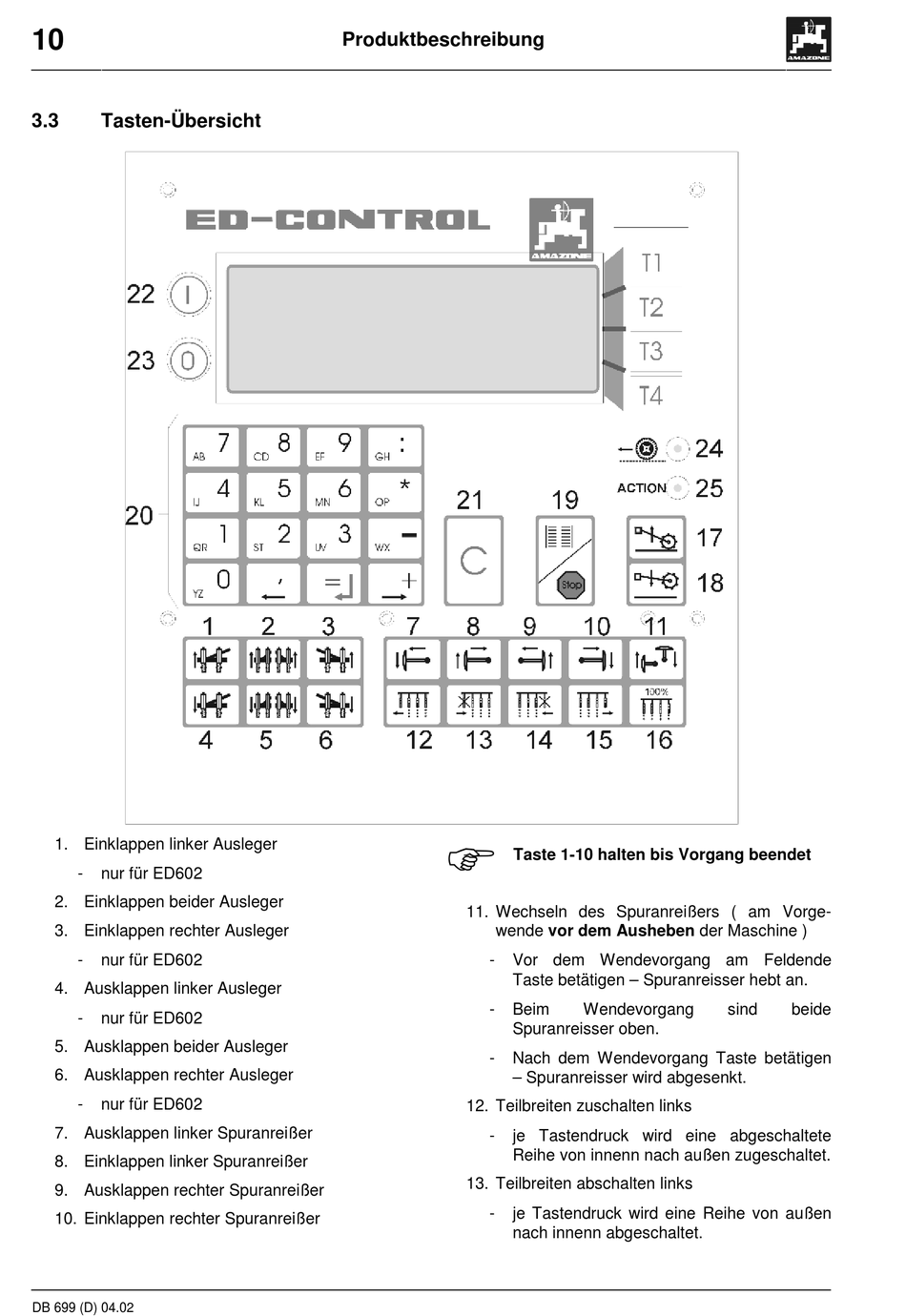

Tasten-Übersicht
1. Einklappen linker Ausleger
-
nur für ED602
2. Einklappen beider Ausleger
3. Einklappen rechter Ausleger
-
nur für ED602
4. Ausklappen linker Ausleger
-
nur für ED602
5. Ausklappen beider Ausleger
6. Ausklappen rechter Ausleger
-
nur für ED602
7. Ausklappen linker Spuranreißer
8. Einklappen linker Spuranreißer
9. Ausklappen rechter Spuranreißer
10. Einklappen rechter Spuranreißer
DB 699 (D) 04.02
Produktbeschreibung
F
Taste 1-10 halten bis Vorgang beendet
11. Wechseln des Spuranreißers ( am Vorge-
wende vor dem Ausheben der Maschine )
-
Vor dem Wendevorgang am Feldende
Taste betätigen – Spuranreisser hebt an.
-
Beim
Spuranreisser oben.
-
Nach dem Wendevorgang Taste betätigen
– Spuranreisser wird abgesenkt.
12. Teilbreiten zuschalten links
-
je Tastendruck wird eine abgeschaltete
Reihe von innenn nach außen zugeschaltet.
13. Teilbreiten abschalten links
-
je Tastendruck wird eine Reihe von außen
nach innenn abgeschaltet.
Wendevorgang
sind
beide
