14
4.
Anbauanleitung
4.1
Konsole und Rechner
F

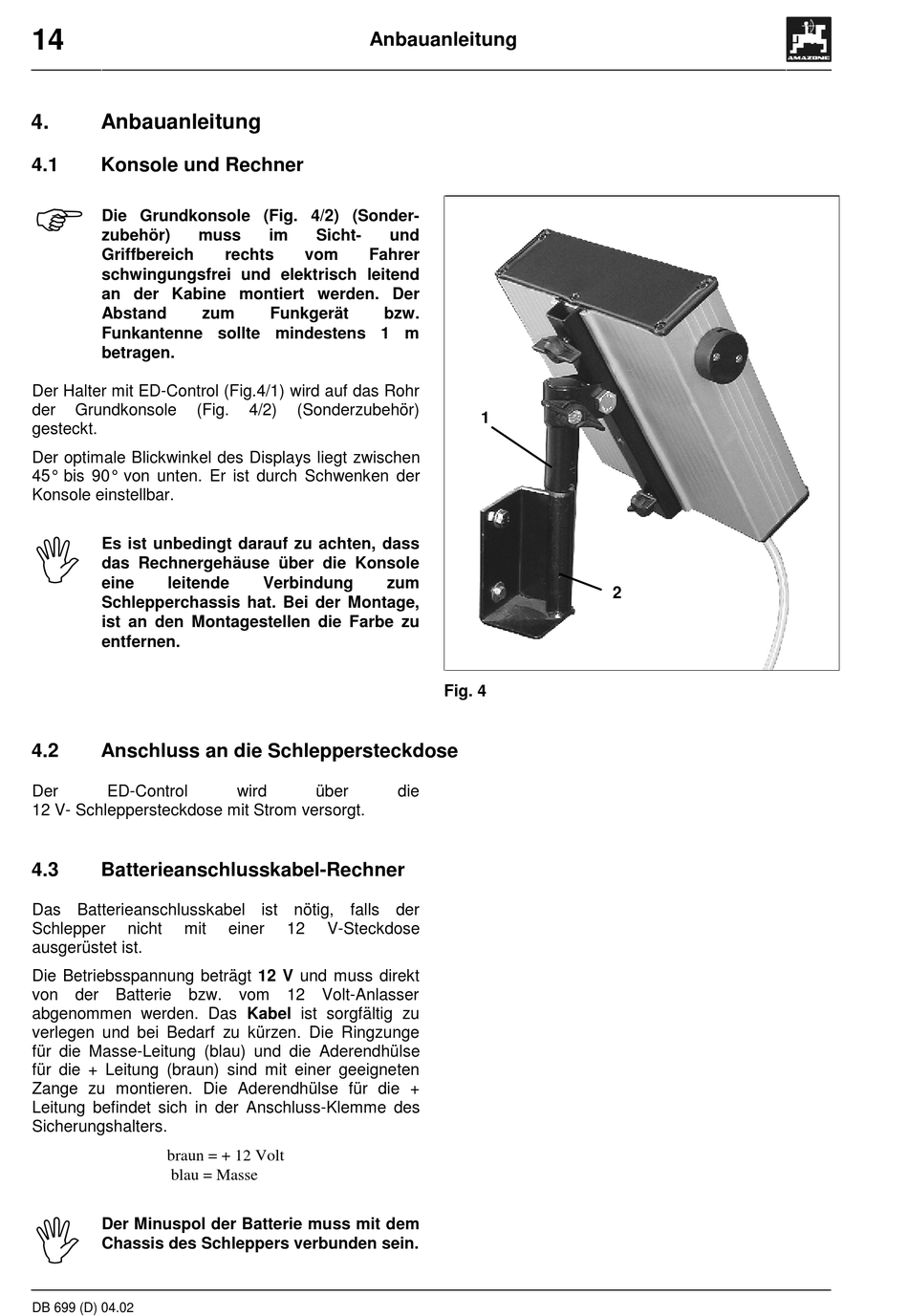

Die Grundkonsole (Fig. 4/2) (Sonder-
zubehör)
muss
Griffbereich
schwingungsfrei und elektrisch leitend
an der Kabine montiert werden. Der
Abstand
zum
Funkantenne sollte mindestens 1 m
betragen.
Der Halter mit ED-Control (Fig.4/1) wird auf das Rohr
der
Grundkonsole
(Fig.
gesteckt.
Der optimale Blickwinkel des Displays liegt zwischen
45° bis 90° von unten. Er ist durch Schwenken der
Konsole einstellbar.
I
Es ist unbedingt darauf zu achten, dass
das Rechnergehäuse über die Konsole
eine
leitende
Schlepperchassis hat. Bei der Montage,
ist an den Montagestellen die Farbe zu
entfernen.
4.2
Anschluss an die Schleppersteckdose
Der
ED-Control
12 V- Schleppersteckdose mit Strom versorgt.
4.3
Batterieanschlusskabel-Rechner
Das Batterieanschlusskabel ist nötig, falls der
Schlepper
nicht
mit
ausgerüstet ist.
Die Betriebsspannung beträgt 12 V und muss direkt
von der Batterie bzw. vom
abgenommen werden. Das Kabel ist sorgfältig zu
verlegen und bei Bedarf zu kürzen. Die Ringzunge
für die Masse-Leitung (blau) und die Aderendhülse
für die + Leitung (braun) sind mit einer geeigneten
Zange zu montieren. Die Aderendhülse für die +
Leitung befindet sich in der Anschluss-Klemme des
Sicherungshalters.
braun = + 12 Volt
blau = Masse
I
Der Minuspol der Batterie muss mit dem
Chassis des Schleppers verbunden sein.
DB 699 (D) 04.02
Anbauanleitung
im
Sicht-
und
rechts
vom
Fahrer
Funkgerät
bzw.
4/2)
(Sonderzubehör)
Verbindung
zum
wird
über
einer
12
V-Steckdose
12 Volt-Anlasser
1
Fig. 4
die
2
