LED Anzeigen
Wenn Sie die LED Anzeigen kalibrieren wollen, drehen Sie den PEAK METER CAL Regler an der Rückseite. In der Standardstellung
(in der gerasteten Mittelposition) entspricht 0dBFS gleich +22dBu. Durch Drehen des Reglers können Sie einen Wert für 0dBFS
zwischen +18dBu (ganz links) und +26dBu (ganz rechts) einstellen.

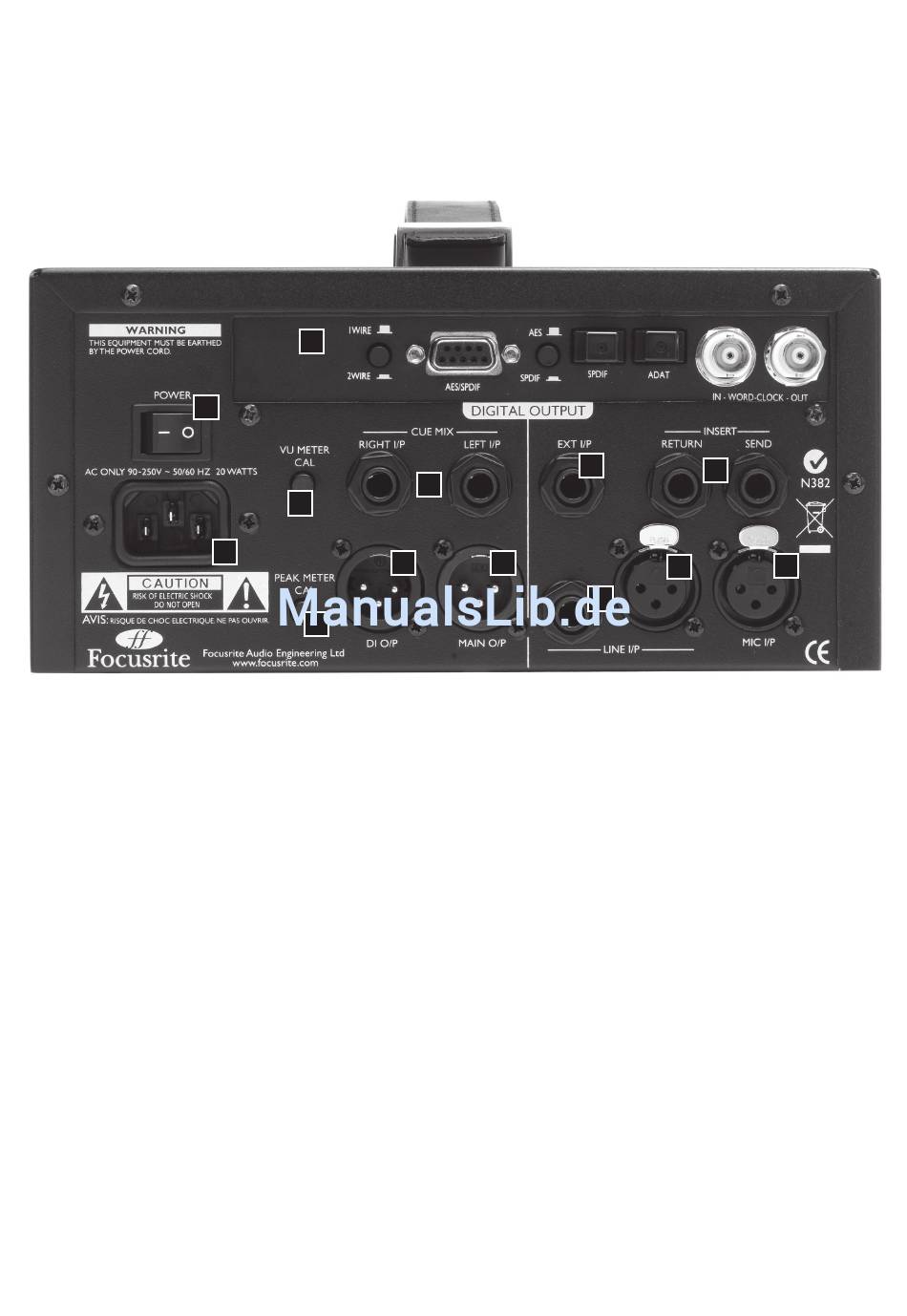

Rückseite
1.
Optionale ADC Karte (Analog nach Digital Converter)
2.
Mikrofon (XLR) Eingang
3.
Line-Pegel (XLR) Eingang
4.
Line-Pegel (TRS 1/4" Buchse - 6,3mm Klinke) Eingang
5.
Ausgang des Mic/Line/Inst Eingangssignals, wie mit dem INPUT Schalter an der Vorderseite gewählt
6.
Ausgang des Instrumentensignals, welches am DI Eingang an der Vorderseite anliegt (unabhängig davon, ob INST über den
INPUT Schalter gewählt ist)
7.
Kalibriert die Peak Anzeigen (siehe vorhergehenden Abschnitt für Details)
8.
Sendet (SEND) und empfängt (RETURN) das Mic/Line/Inst Eingangssignal zwecks zusätzlicher Signalbearbeitung. Der INSERT
Schalter an der Vorderseite sollte bei dieser Verwendung aktiv sein. Beide Anschlüsse sind 1/4" TRS Buchsen (6,3mm Klinke)
9.
Hier kann ein externes Monosignal (1/4" TRS Buchse - 6,3mm Klinke) zum Abhören oder Konvertieren nach Digital zugeführt
werden
10.
Hier kann ein externes Stereosignal (zwei 1/4" TRS Buchsen - 6,3mm Klinke) für einen Monitormix für den aufzunehmenden
Künstler zugeführt werden
11.
Kalibriert die VU Anzeige (siehe vorhergehenden Abschnitt für Details)
12.
IEC Anschluss für Stromkabel
13.
Ein-/Ausschalter
8
1
13
11
12
7
10
6
5
9
8
3
4
2
