Inhaltszusammenfassung für Focusrite ISA One

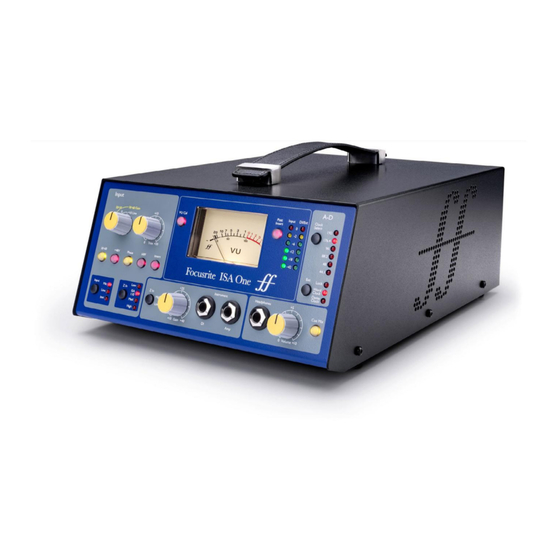

- Seite 1 ISA One Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Stromkabel angeschlossen ist. Um das Risiko eines Feuers zu vermeiden, ersetzen Sie die Sicherung am Gerät nur mit einer Sicherung mit den Werten, die auf der Geräte-Rückseite vermerkt sind. Die interne Stromversorgung kann nicht von Ihnen gewartet oder repariert werden. Reparaturen dürfen nur von qualifizierten Technikern über einen Focusrite Händler vorgenommen werden. -
Seite 3: Inhaltsverzeichnis
Am Schalter an der Rückseite, welcher mit Power beschriftet ist, schalten Sie das Gerät ein, vorausgesetzt ein stromführendes Netzkabel ist in der darunter liegenden Buchse eingesteckt. Schalten Sie das ISA One ein, bevor Sie die Geräte einschalten, die an den Ausgängen angeschlossen sind. -
Seite 4: Vorderseite
Vorderseite Gain Regler: wählt die Vorverstärkung des Eingangs in Zehnerschritten gestuft Trim Regler: erlaubt eine zusätzliche Vorverstärkung von 20dB für Mikrofon- oder Line-Signale Aktiviert den Vorverstärkungsbereich von 30-60dB für den Gain Regler (Standard ist 0-30dB) Schalter für Phantomspeisung: liefert +48V an den MIC Eingang an der Rückseite Invertiert die Phase des Signals Aktiviert einen Hochpassfilter Aktiviert den Insert zum Einschleifen weiterer Prozessoren (über Send / Return an der Rückseite) vor der digitalen Konvertierung... - Seite 5 Input Das Drücken des INPUT Schalters schaltet zwischen den drei Eingängen um, was von den entsprechenden LEDs angezeigt wird. Wenn die Mic LED leuchtet, ist der Mic Eingang aktiv etc. Einen XLR Eingang für ein Mikrofon sowie die XLR und TRS 1/4” (6,3mm Klinke) Eingänge für Linepegel-Quellen finden Sie an der Rückseite.
-
Seite 6: Instrument Eingangsimpedanz
Kopfhörer Die mit Phones beschriftete Buchse erlaubt den Anschluss eines Kophörers über TRS ¼” (6,3mm Klinke) an das ISA One. In Normaleinstellung (der CUE MIX Schalter leuchtet nicht), das Signal im Kopfhörer ist der Eingang oder die Eingänge am ISA One. -
Seite 7: Pegelanzeigen
Modus sind keine der anderen Eingänge im Kopfhörer hörbar. Das bedeutet, dass Sie in einer Arbeitsumgebung mit niedriger Latenz einen Monitormix von einem Mischpult in das ISA One führen können, um einen Cue Mix für den aufzunehmenden Künstler zu erstellen. -
Seite 8: Rückseite
LED Anzeigen Wenn Sie die LED Anzeigen kalibrieren wollen, drehen Sie den PEAK METER CAL Regler an der Rückseite. In der Standardstellung (in der gerasteten Mittelposition) entspricht 0dBFS gleich +22dBu. Durch Drehen des Reglers können Sie einen Wert für 0dBFS zwischen +18dBu (ganz links) und +26dBu (ganz rechts) einstellen. -
Seite 9: Analoge Eingänge
Analoge Ausgänge Es gibt zwei analoge Ausgänge an der Rückseite des ISA One. MAIN O/P (Kanal 1) und DI O/P (Kanal 2). Der erste Kanal führt das Signal Haupt-Eingangssignal, welches über den INPUT Schalter an der Vorderseite gewählt ist. Der zweite Kanal führt immer das Instrument-Signal, das am DI Eingang an der Vorderseite anliegt. - Seite 10 24-bit/96kHz ADAT™ oder 24-bit/192kHz S/PDIF (optisch/ Lichtleiter) Betrieb Die Karte bietet optische Digitalausgänge für beide ISA One ADC Eingangskanäle, welche bei Sampleraten von 44,1, 48, 88,2 und 96kHz (ADAT™) und bei 176,4 und 192kHz (S/PDIF) arbeiten. Die Karte besitzt ADAT™-Lichtleiter und S/PDIF TOSlink Ausgänge.
- Seite 11 (falls zu einer externen Word Clock Quelle synchronisiert) oder sendet die interne Samplefrequenz der ADC Karte (falls das ISA One als Word Clock Master fungiert). Wenn das ISA One als Slave in einem größeren Digitalsystem verwendet wird, kann der WORD CLOCK OUT BNC Anschluss zur Weitergabe des externen Clock Signals an ein anderes Gerät verwendet werden.
-
Seite 12: Bedienelemente Für Die Digitalen Ausgänge
Mit dem Clock Select Schalter wählen Sie zwischen den Sampleraten 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz und 192kHz. Mit dem EXT Schalter kann das ISA One zu einer externen Word Clock Quelle synchronisiert werden. Bei der Wahl von 256X kann das ISA One zu einer externen Clock synchronisiert werden, die 256 Mal schneller als die Samplerate ist und kann dadurch mit Systemen wie Digidesign ‘Superclock’... -
Seite 13: Ein Signal Mit Line-Pegel Aufnehmen
Zweikanal-Aufnahmeoptionen Das ISA One kann für die gleichzeitige Aufnahme eines Instruments und eines Mikrofon- oder Line-Signals verwendet werden. Das funktioniert deshalb, weil bei Wahl von MIC oder LINE durch den INPUT Schalter an der Vorderseite, ein am DI Eingang an der Vorderseite angeschlossenes Instrument immer direkt zum DI O/P Ausgang (an der Rückseite) und zum ADC (falls installiert und... -
Seite 14: Monitoring Optionen
Durch Drücken des CUE MIX Schalters aktivieren Sie einen Modus, wo Sie im Kopfhörer das Signal des CUE MIX I/P Eingangs an der Rückseite hören. Das ist bei der Verwendung des ISA One mit einem Mischpult sinnvoll, wo Sie einen Mix von Backing Tracks und dem aufzunehmenden Signal für Monitorzwecke zum ISA One schicken können. -
Seite 15: Umschaltbare Impedanz: Eine Tiefergehende Betrachtung
Umschaltbare Impedanz: eine tiefergehende Betrachtung Dynamische Mikrofone und Kondensatormikrofone Fast alle professionellen dynamischen und Kondensatormikrofone haben eine relativ niedrige nominale Ausgangsimpedanz zwischen 150Ω und 300Ω, gemessen bei 1kHz. Diese Mikrofone haben diese niedrige Ausgangsimpedanz, weil sich daraus folgende Vorteile ergeben: •... -
Seite 16: Signalverbindungen
Mic als Eingang gewählt Dies ist eine Niedriglatenz-Umgebung, der Gesang kann zum Pult geführt, mit den Backing-Spuren gemischt und ein Stereo-Mix zum ISA One über die Cue Mix Eingänge zurückgeführt werden. Aufnahme eines analogen Gitarrensignals direkt in die DAW mit Backing-Spuren... -
Seite 17: Aufnahme Eines Analogen Gitarrensignals Unter Verwendung Beider Eingänge
(wie in Diagramm 1). Falls Sie auf einer DAW aufnehmen, kann eine Mono-Mischung der Backing Tracks über EXT IP (wie in Diagramm 2) zum ISA One geführt werden. Allerdings erhält dadurch der zweite Kanal des Stereoausgangs der Digitalkarte das EXT IP Signal und nicht das DI IP, was bedeutet, dass das Mic- und das direkte Gitarrensignal über die oben gezeigten analogen Verbindungen aufgenommen... -
Seite 18: Line Eingang
• Frequenzgang bei maximaler Vorverstärkung (60dB) = -3dB bi 16Hz und -3dB bei 118kHz • CMRR=98dB (Kanal 1, 1kHz, maximale Vorverstärkung +24 dBu Eingang) • Übersprechen von Kanal zu Kanal: mit 10dB@1kHz Eingang auf chA, chB Ausgang =104dBrA. Mit 10dB@10kHz Eingang auf chA, chB Ausgang = 84dBrA Line Eingang •... -
Seite 19: Anschlüsse An Vorder- Und Rückseite
Kopfhörer: ¼” TRS Buchse (6,3mm Klinke) x 1 Garantie Alle Focusrite Produkte sind durch eine Garantie gegen Herstellungs- und Materialfehler für den Zeitraum von einem Jahr ab Kaufdatum abgedeckt. Focusrite UK und seine autorisierten Distributoren auf der ganzen Welt sind bemüht, entsprechende Fehler so schnell wie möglich nachzubessern.
