Der optionale ADC kann zwei separate Audiokanäle konvertieren. Der zweite der beiden Kanäle der vom ADC Eingang empfangen
wird, wird von einem Anschluss an der Rückseite geliefert. Falls kein Signal am EXT I/P angeschlossen ist, erhält der zweite Kanal
sein Signal vom DI (Instrument) Eingang an der Vorderseite. Sobald ein Kabel in den EXT I/P eingesteckt wird, ersetzt dieses Signal
das Instrument als zweiten Kanal, der in den ADC geführt wird. Der erste Kanal ist immer der Haupt-Mic/Line/Inst Eingang, den
Sie mit dem INPUT Schalter an der Vorderseite gewählt haben. Die LED Aussteuerungsanzeigen an der Vorderseite können zur
Kontrolle der Pegel der beiden Kanäle verwendet werden, die am ADC Eingang anliegen.
Die verfügbaren Digitalformate am ADC sind AES, S/PDIF (optisch und koaxial) und ADAT™ optisch. (Der ADAT™ Ausgang kann auch
im High-Speed SMUX Modus für 96kHz Übertragung verwendet werden, ist im 192kHz Betrieb aber stummgeschaltet.) Falls RCA
Phono (S/PDIF) oder XLR (AES) Verbindungen erforderlich sind, benötigen Sie das entsprechende 9-Pin D-Typ auf RCA Phono oder
XLR Breakout-Kabel (siehe unten).
24-bit/96kHz ADAT™ oder 24-bit/192kHz S/PDIF (optisch/ Lichtleiter) Betrieb
Die Karte bietet optische Digitalausgänge für beide ISA One ADC Eingangskanäle, welche bei Sampleraten von 44,1, 48, 88,2 und
96kHz (ADAT™) und bei 176,4 und 192kHz (S/PDIF) arbeiten. Die Karte besitzt ADAT™-Lichtleiter und S/PDIF TOSlink Ausgänge.
ADAT™ Lichtleiterkabel sind bei Ihrem Händler erhältlich.
24-bit/192kHz AES oder S/PDIF Betrieb (9-Pin)
Die Karte bietet auch Ausgänge im AES und S/PDIF Format über den 9-Pin D-Typ Anschluss an der Rückseite. Der ganze Bereich
an Sampleraten bis zu 192kHz sind verfügbar. Um die digitalen Signale vom 9-pin D-Typ Anschluss verwenden zu können, muss
zusätzlich zur A/D Karte entweder ein AES oder ein S/PDIF D-Typ Konvertierungskabel gekauft werden:

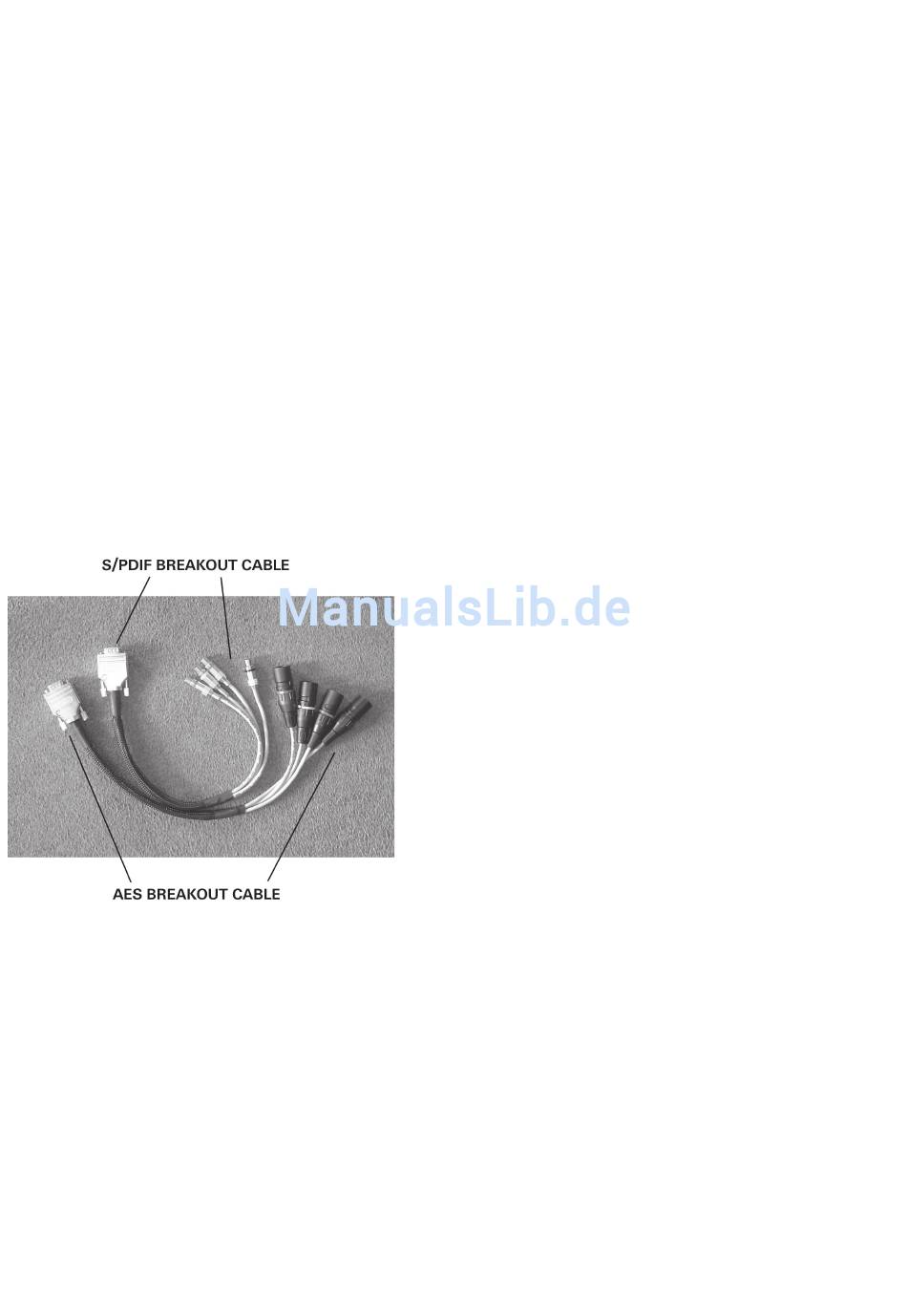

AES Kabel: 9-Pin D-Typ auf 4 XLR männlich, S/PDIF Kabel: 9-Pin D-Typ auf 4 RCA Phono männlich
Anmerkung: Kabel müssen separat erworben werden. Da es zwei verschiedene Kabeloptionen gibt – XLR für AES und RCA Phono
für S/PDIF – sind diese nicht im Paket der A/D Konverteroption enthalten. Focusrite Kabel können Sie bei Ihrem Händler kaufen.
Falls Sie Schwierigkeiten haben, die Kabel zu bekommen, kontaktieren Sie den Vertrieb Ihres Landes (auf der Rückseite dieser
Anleitung gelistet).
