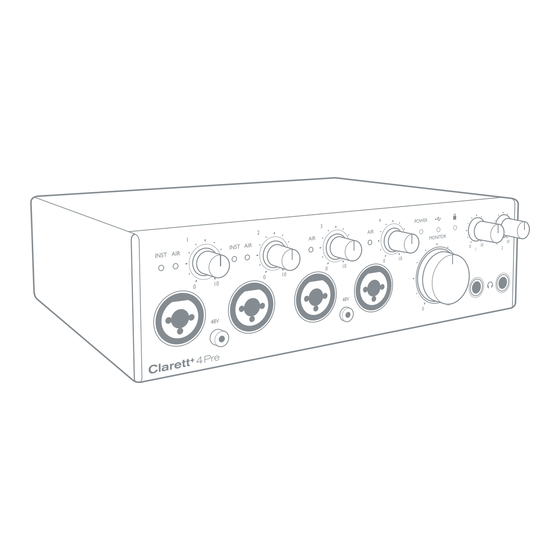

Focusrite Clarett+ 4 Pre Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Clarett+ 4 Pre:
- Bedienungsanleitung (21 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Focusrite Clarett+ 4 Pre
Inhaltszusammenfassung für Focusrite Clarett+ 4 Pre
- Seite 1 Bedienungsanleitung focusrite.com Version 1.01...
-
Seite 2: Inhaltsverzeichnis
FOCUSRITE CONTROL – ÜBERSICHT . . . . . . . . . . . . . . . . . . -
Seite 3: Übersicht
Focusrite Control unter folgendem Link zum Download zur Verfügung: focusrite.com/ downloads. Darin finden Sie einen umfassenden Überblick über die Software Focusrite Control, die speziell für die Nutzung mit der Produktreihe Focusrite Clarett+ entworfen wurde. Wenn eine der beiden Bedienungsanleitungen nicht die benötigten Informationen enthält, besuchen Sie bitte support.focusrite.com. -
Seite 4: Funktionen
Benutzer von iPad und iPhone können zusätzlich Focusrite iOS Control aus dem App Store® herunterladen. Die App kommuniziert über WLAN mit Focusrite Control und ermöglicht so die Anpassung Ihrer Monitormischung und der Eingangseinstellungen über das iOS-Gerät. Weitere Informationen finden Sie im... -
Seite 5: Lieferumfang
• Externes Gleichstromnetzteil (12 V) • USB-C-auf-USB-A-Kabel • USB-C-auf-USB-C-Kabel Focusrite Control ist unter verfügbar. Unter Windows installiert Focusrite focusrite.com/downloads Control dabei auch die erforderlichen Treiber. Unter macOS ist Clarett+ 4Pre class-compliant und erfordert daher keine gesonderten Treiber. Als Besitzer von Clarett+ haben Sie außerdem Anspruch auf eine Auswahl an Software von Drittanbietern. -
Seite 6: Erste Schritte
ERSTE SCHRITTE Software-Installation Focusrite Control und die für das Clarett+ 4Pre benötigte Treibersoftware stehen auf der Focusrite- Webseite zum Download bereit: focusrite.com/downloads. Clarett+ Downloads/Pick your product by range Klicken Sie auf im Bereich . Dadurch gelangen Sie auf eine Seite mit allen Downloads, die für die Produktreihe Clarett+ verfügbar sind. - Seite 7 EIN NEUES PRODUKT 3. Sofern Sie bereits ein Nutzerkonto haben, melden Sie sich dort an und wählen REGISTRIEREN Dropdown-Produktliste aus 4. Wählen Sie Ihr Clarett+ Gerät aus der und geben dann die Seriennummer Ihres Geräts unten auf der Seite ein. Die Seriennummer finden Sie auf der Unterseite des Clarett+ 4Pre Seriennummer festlegen sowie auf der Verpackung.
-
Seite 8: Hardware-Eigenschaften
Line-Eingang in einen Eingang mit hoher Impedanz konvertiert. Hier können Sie Geräte über einen zweipoligen Klinkenstecker (TS) anschließen. AIR – Vier gelbe LEDs leuchten, wenn die AIR-Funktion in Focusrite Control für jeden der Eingänge ausgewählt wurde. AIR verändert den Frequenzgang der Eingangsstufe, um den Klang der klassischen, übertragerbasierten ISA-Mikrofonvorverstärker von Focusrite nachzubilden. -
Seite 9: Rückseite
1 und 2 werden in der Regel für die Haupt-Lautsprecher (L und R) Ihres Monitorsystems genutzt. Über die Ausgänge 3 und 4 können zusätzliche Line-Geräte angeschlossen werden (z. B. externe Effektprozessoren). In Focusrite Controlkönnen Sie die Signale einstellen, die auf die jeweiligen Ausgänge geroutet werden. OPTICAL INPUT – Dieser TOSLINK-Anschluss kann acht digitale Audiokanäle im ADAT-Format bei einer Abtastfrequenz von 44,1/48 ... -
Seite 10: Anschließen Des Clarett+ 4Pre
: Wählen Sie auf den Seiten Ausgang jeweils das Focusrite-Gerät aus. Systemsteuerung > Ton • Windows: Auswahl über : Rechtsklicken Sie auf das Focusrite-Gerät und Als Standardgerät festlegen Aufnahme wählen Sie die Option aus, sowohl im Tab als auch Wiedergabe im Tab Sollten Sie Probleme haben, finden Sie sämtliche Details zur Auswahl des Clarett+ 4Pre als Audiogerät... -
Seite 11: Anschließen Des Clarett+ 4Pre An Lautsprecher
Anschließen des Clarett+ 4Pre an Lautsprecher Die LINE OUTPUTS 1 und 2 mit 6,3-mm-Klinkensteckern auf der Geräterückseite werden üblicherweise für Monitorlautsprecher verwendet. Monitore mit eigener Stromversorgung verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher erfordern einen separaten Stereoverstärker. - Seite 12 Bei der Mischung können Sie ein zusätzliches Paar Lautsprecher anschließen (Mittel-, Nahfeld etc.). Nutzen Sie die LINE OUTPUTS 3 und 4, um Ihre Mischung auf verschiedenen Lautsprechertypen zu überprüfen. Sie können Focusrite Control einfach so konfigurieren, dass die Mischung auf diese Ausgänge sowie auf die Ausgänge 1 und 2 geleitet wird.
-
Seite 13: Anwendungsbeispiele
Daher haben wir auch diese Eingänge für die beiden Gitarren verwendet. Vergewissern Sie sich, dass der Instrumentenmodus für die Eingänge 1 und 2 in Focusrite Control ausgewählt ist und die LEDs INST leuchten. • Mics: Die beiden Gesangsmikrofone werden an die Eingänge 3 und 4 angeschlossen. Wenn es sich dabei um Kondensatormikrofone handelt, drücken Sie den Schalter 48V, um die Phantomspannung... -
Seite 14: Voreinstellungen
über die * der DAW zugreifen können. Die Kombination aus Clarett+ 4Pre und Focusrite Control löst dieses Problem durch „low latency monitoring” (Abhören mit niedriger Latenz). Sie können Ihre Eingangssignale direkt auf die Kopfhörer- und Line-Ausgänge des Clarett+ 4Pre routen. So können die Musiker sich selbst auch bei sehr großem DAW- Puffer neben dem Computer-Playback nahezu ohne Latenz hören –... -
Seite 15: Aufnahme Eines Schlagzeugs Mit Und Ohne Optischen Anschluss
Der Anschluss OPTICAL OUT des Clarett+ OctoPre wird mit dem Anschluss OPTICAL IN des Clarett+ 4Pre über ein optisches TOSLINK-Kabel verbunden. Die beiden Geräte müssen synchronisiert werden, um sicherzustellen, dass der Ton sauber und ohne Klicks und Knacker übertragen wird. Gehen Sie dazu in Focusrite Control zu Device Settings Taktreferenz (Clock Source) - Seite 16 Sie können zusätzliche ADAT-Eingänge auf dieselbe Weise wie die anderen Eingänge in Focusrite Control verwenden. Die ADAT-Eingänge können je nach Bedarf Teil der Kopfhörermischung eines jeden Musikers sein. Sollten Sie keinen Mikrofonvorverstärker mit ADAT-Schnittstelle zur Verfügung haben, können Sie wie im Folgenden beschrieben mit nur vier Mikrofonen und dem Clarett+ 4Pre eine angemessene...
-
Seite 17: Monitormischungen Während Der Aufnahme
4 geleitet wird. Kopfhörer 2 wiederum verfügt über eine vollkommen unabhängige Mischung für das Abhören über Kopfhörer. Sie können den Inhalt beider Mischungen in Focusrite Controlanpassen. Die Mischung für die Ausgänge 3/4 bestimmt, was über Kopfhörer 1 zu hören ist, während die Mischung für die Ausgänge 5/6 festlegt, was über Kopfhörer 2 zu hören ist. -
Seite 18: Focusrite Control - Übersicht
FOCUSRITE CONTROL – ÜBERSICHT Focusrite Control ist die Software, die mit dem Clarett+ 4Pre verwendet wird. Sie kann unter focusrite. heruntergeladen werden. Eine iOS-App, die die WiFi-Steuerung von Focusrite Control com/downloads ermöglicht, ist im App Store von Apple erhältlich. Focusrite Control ermöglicht Ihnen, eigene Monitormischungen für jeden Musiker zu erstellen und das Routing aller Audiosignale zu den physischen Audio-Ausgängen festzulegen. -
Seite 19: Technische Spezifikationen Clarett+ 4Pre
TECHNISCHE SPEZIFIKATIONEN CLARETT+ 4PRE Leistungsdaten Konfiguration Eingänge 18: analog (8), S/PDIF (2), ADAT (8) Ausgänge 8: analog (4), S/PDIF (2), HP2 (2) Mixer Vollständig zuweisbarer Mixer (26 Eingänge / 10 Ausgänge) Benutzerdefinierte Mischungen 10 Monokanäle Maximale Eingänge für 18 Monokanäle benutzerdefinierte Mischungen Digitale Leistung Unterstützte Sample-Raten... -
Seite 20: Physische Und Elektrische Merkmale
Mikrofon/Line (Eingänge 3 und 4) auf der Frontblende Umschalten zwischen Mikrofon und Automatisch Line Umschalten zwischen Line und über Focusrite Control Instrument (Eingänge 1 und 2) Phantomspeisung +48 V-Schalter für die Eingänge 1 & 2 sowie 3 & 4 Analogeingänge 5 bis 8 4 x symmetrische 6,35 ... - Seite 21 Sonstige Anschlüsse TOSLINK-Anschluss: 8 Kanäle bei 44,1/48 kHz ADAT-Eingang 4 Kanäle bei 88,2/96 kHz Optischer S/PDIF-Eingang (auswählbar) S/PDIF I/O 2 x Cinch Daten-Anschluss (für Computer) 1 x USB-C™-Anschluss MIDI I/O 2 x 5-polige DIN-Buchsen Gewicht und Maße 222 mm x 192 mm x 63,5 mm B x T x H 8,74"...
-
Seite 22: Fehlerdiagnose
FEHLERDIAGNOSE Wenn Sie Fragen zur Lösung von Problemen haben, besuchen Sie bitte das Focusrite Hilfe-Center unter support.focusrite.com. URHEBERRECHT UND RECHTLICHE HINWEISE Focusrite, Clarett und OctoPre sind eingetragene Marken von Focusrite Audio Engineering Ltd. in den USA und anderen Ländern. ADAT ist eine eingetragene Marke von inMusic Brands in den USA und anderen Ländern.
