SICHERHEITSHINWEISE
FÜR VALETTA-KASSETTENMARKISE
In den öffentlich zugänglichen Bereichen sind die jeweils geltenden gesetzlichen Vorschriften zu beachten.
1.19. ÜBERGABE
Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung
dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und
Fehlbedienung kann es zu Schäden an der Markise und zu Unfällen kommen. Die Anleitungen sind vom Kunden aufzubewahren und müssen bei
einem eventuellen Verkauf der Markise an den neuen Besitzer weitergereicht werden. Nach Kenntnis der örtlichen Gegebenheiten und erfolgter
Montage erklärt das Montageunternehmen dem Nutzer, ob die vom Hersteller angegebene Windwiderstandsklasse im montierten Zustand erreicht
wurde. Wenn nicht, muss das Montageunternehmen die tatsächlich erreichte Windwiderstandsklasse dokumentieren.
Empfehlung:
lassen Sie sich als Monteur die korrekte Ausführung der Montage und der Markise, die Montagezeit und das Abnahmegespräch inkl. der Aufklärung
zu den Sicherheitshinweisen schriftlich bestätigen.

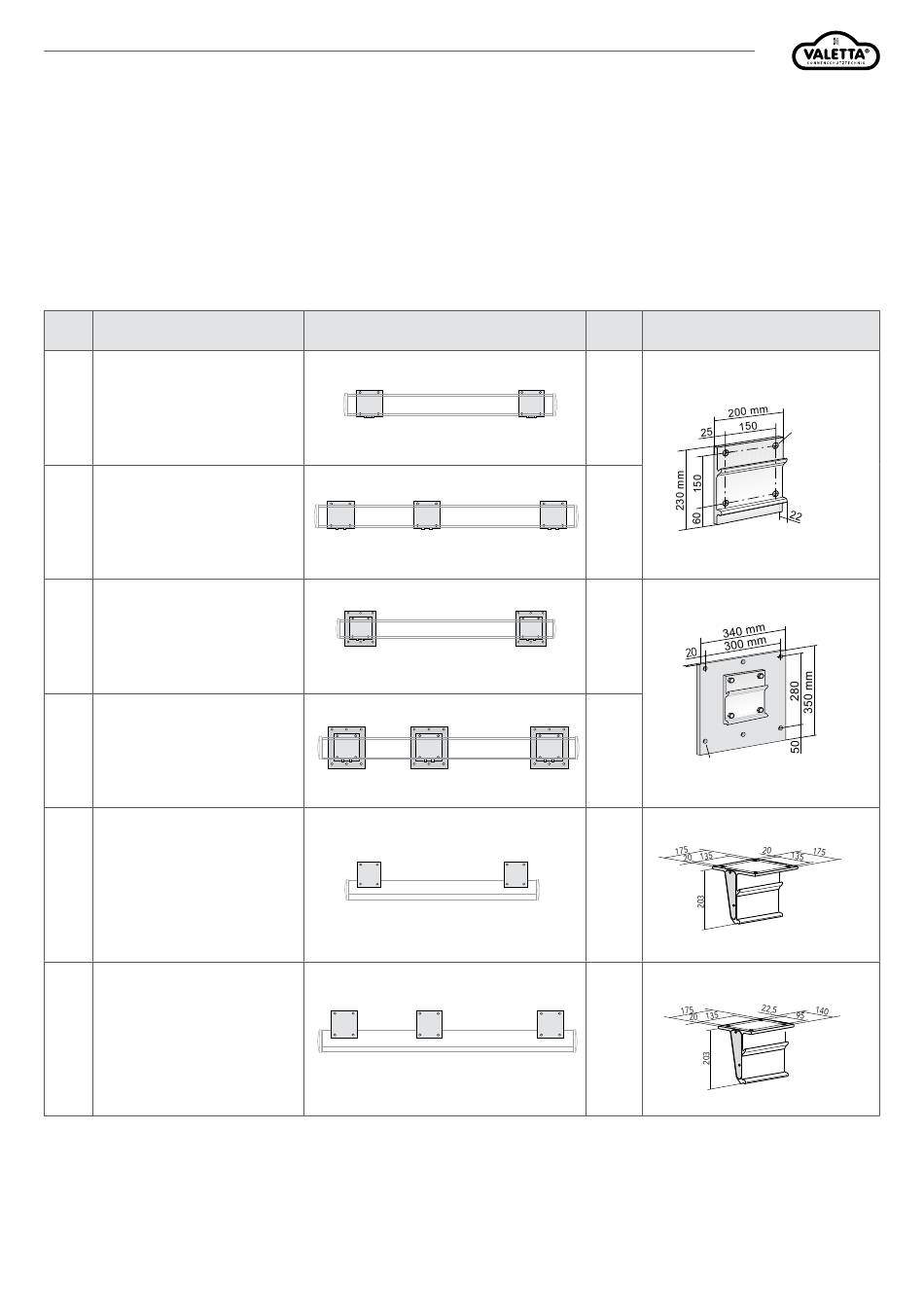

K-SET BESCHREIBUNG
STANDARD WANDKONSOLENSET
KF
bestehend aus 2 Stk. WK8.
STANDARD WANDKONSOLENSET
KH
bestehend aus 3 Stk. WK8
WANDKONSOLENSET
bestehend aus 2 Stk. WK10 (je 1 x
HI
WK6 und 1 x Stahlplatte*²) für die
Befestigung auf kritischen Unter-
gründen
WANDKONSOLENSET*
HL
bestehend aus 2 Stk. DK15
(für Ausfall bis 400 cm)
DECKENKONSOLENSET
KS
bestehend aus 2 Stk. DK3
DACHSPARRENKONSOLENSET *³
KU
bestehend aus 2 Stk. DK7
DECKENKONSOLENSET
KT
bestehend aus 3 Stk. DK3
DACHSPARRENKONSOLENSET *³
KV
bestehend aus 3 Stk. DK7
Bef.-Punkte = Befestigungspunkte; K-Set = Konsolenset; WK = Wandkonsole; DK = Deckenkonsole
Konsolen sind am Gelenkarmhalter zu montieren (Achsmaße beachten)
*1 ab Breite 601 cm dritter Gelenkarm in linker und rechter Ausführung
*2 verzinkt, pulverbeschichtet in Gestellfarbe
*3 Konsolenset in Verbindung mit Dachsparrenkonsole
KONSOLENANORDNUNG
1
Technische Änderungen vorbehalten.
PUNKTE
Seite 4
Rev. 0/2024_
10.2024
BEF.
ABBILDUNG
WK8
8
12
WK10
12
12
18
6 x Ø 17
DK3
8
DK7
12
4 x Ø 17
