Valetta PALMA Montageanleitung

Markise
Vorschau ausblenden Andere Handbücher für PALMA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

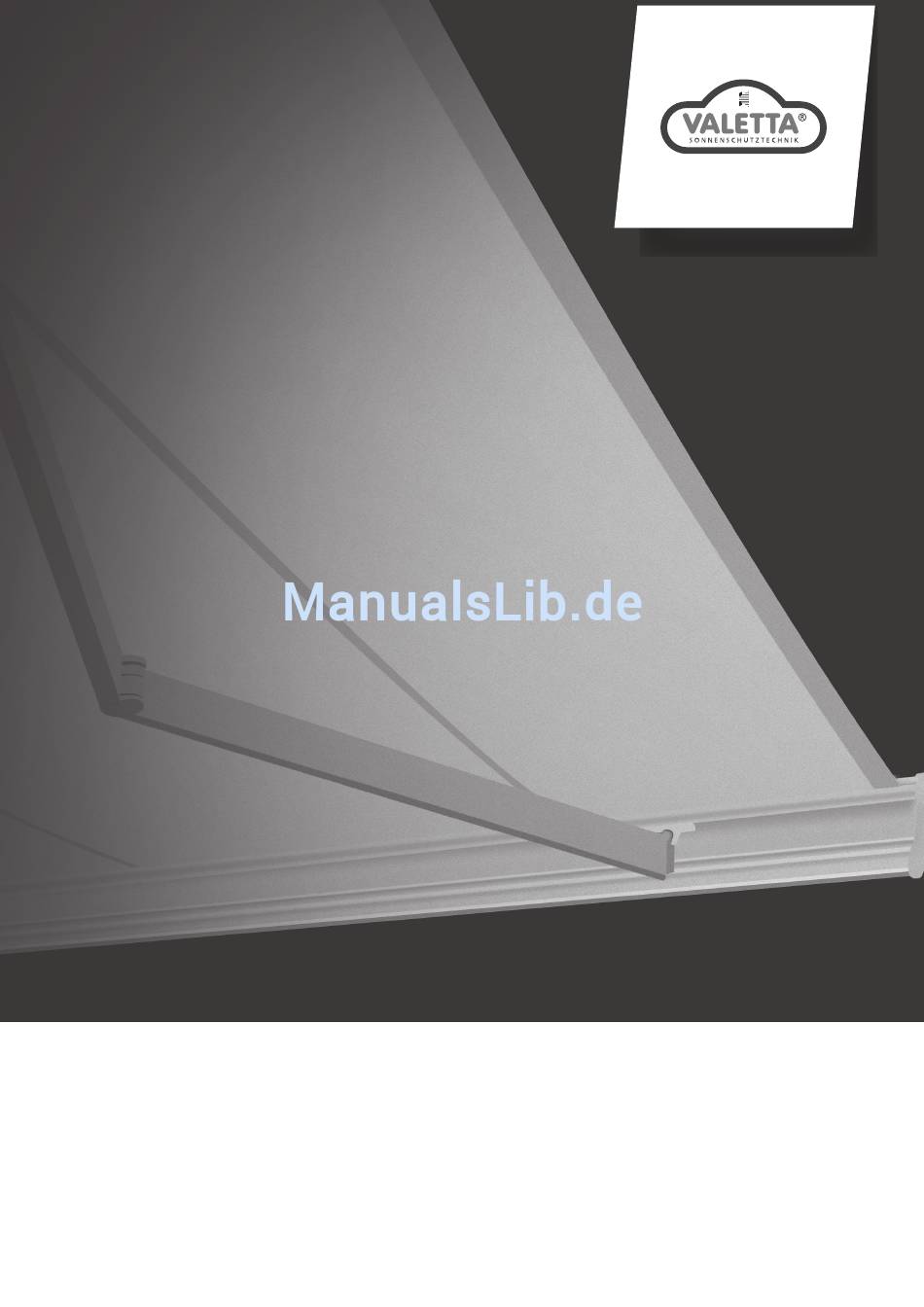

D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
MONTAGEANLEITUNG.
MARKISE
PALMA - KASSETTENMARKISE
W W W . V A L E T T A . A T
R O L L L A D E N
R A F F S T O R E
M A R K I S E
I N S E K T E N S C H U T Z
B E S C H A T T U N G
J A L O U S I E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Valetta PALMA

Inhaltszusammenfassung für Valetta PALMA

  • Seite 1 D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N . MONTAGEANLEITUNG. MARKISE PALMA - KASSETTENMARKISE W W W . V A L E T T A . A T R O L L L A D E N...
  • Seite 2 2 / 15...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE PALMA - KASSETTENMARKISE Lesen der Montage- und Bedienungsanleitungen Warenannahme Die Lieferung muss sofort nach Erhalt auf Transportschäden Die Montage- und Bedienungsanleitungen müssen vor überprüft werden. Außerdem muss der Inhalt der Sundung der Montage gelesen und beachtet werden. mit dem Lieferschein verglichen werden.
  • Seite 4 SICHERHEITSHINWEISE PALMA - KASSETTENMARKISE sächlich vorgefundenen Befestigunsuntergrund überein- Name oder Identifizierungscode und die eingetragene An- stimmen. schrift des Herstellers. Sollten hierbei Abweichungen festgestellt werden welche Die letzten beiden Ziffern des Jahres, in dem das CE-Zeichen die Sicherheit beeinträchtigen, so darf die Montage nicht aufgebracht wurde.
  • Seite 5 SICHERHEITSHINWEISE PALMA - KASSETTENMARKISE 1.13 Teilmontierte Markisen nicht im Blickfeld des Bedieners liegt (Gefahr des unbeab- sichtigten Anlaufes). Die Benutzung eines Probekabels zum Motoranschluss wird empfohlen. Bei wersseitig teilmontierten Beschattungen - z.B. ge- koppelte Anlagen ohne Tuch - sind die unter Federspan-...

  • Seite 6: Für Valetta-Gelenkarmmarkisen

    SICHERHEITSHINWEISE FÜR VALETTA-GELENKARMMARKISEN 1.19 Montageuntergrund Die Konstruktion entspricht der Windwiderstandsklasse 2. A) Montage auf Stahlbeton entspricht der Windwiderstandsklasse 2. B) Auf Hohlziegel mit und ohne Wärmedämmung mit Klebeanker entspricht der Windwiderstandsklasse 1. C) Montage auf Holzkonstruktionen (Holzriegelbau, Skelettbau, Dachsparren ...) Windwiderstandsklasse 2.

  • Seite 7: Bedienungshinweise

    MONTAGEANLEITUNG PALMA - KASSETTENMARKISE DAS MITGELIEFERTE MONTAGEMATERIAL IST VOR MONTAGE AUF SEINE TAUGLICHKEIT UND AUF SEINE EIGNUNG FÜR DIE ÖRTLICHEN GEGEBENHEITEN ZU PRÜFEN!! 1. Markisentuch 3. Seitendeckel 4. Wandkonsole 5. Hülse mit Abdeckung 6. Ausfallprofil 7. Endkappen Lieferung sofort auf Transportschäden BEDIENUNGSHINWEISE: BENÖTIGTES WERKZEUG:...
  • Seite 8 MONTAGEANLEITUNG PALMA-KASSETTENMARKISE WANDMONTAGE 1. ANBRINGEN DER KONSOLE y Gesamte Markisenbreite (Anlagenbreite) auf der Wand oder Decke anzeichnen. y Flucht mit Richtschnur festlegen (waagrecht). Das Achsmaß der Markise d.h. das Maß von Mitte Gelenkarm bis Mitte Gelenkarmhalter ausmessen und auf die Wand oder Decke fixierte Markisenbreite übertragen.

  • Seite 9: Dachsparrenmontage (Zubehör)

    MONTAGEANLEITUNG PALMA - KASSETTENMARKISE DACHSPARRENMONTAGE (ZUBEHÖR) Tragschiene (8) mit Nutenstein, Sechskantschraube M10 x 25 und U-Scheibe (9) und Ringschlüssel SW 17 auf Konsole für Dachsparren (10) befestigen. Beide Platten (11) in die oberen Nuten der Tragschiene (8) einschieben. Obere Bohrung (A) am Dachsparren anzeichnen und mit Bohrer Ø...

  • Seite 10: Waagrechte Einstellung Der Markisenarme

    MONTAGEANLEITUNG PALMA-KASSETTENMARKISE WAAGRECHTE EINSTELLUNG DER MARKISENARME Sollten die Arme bei eingefahrener Markise nicht waagrecht stehen, so ist wie folgt zu verfahren: Markise ca. 20 cm ausfahren. Zur Markisenmitte zeigender Gewindestift innen (24) im Gelenkarmhalter lösen (Innensechskantschlüssel SW 3). Durch anziehen bzw.
  • Seite 11 MONTAGEANLEITUNG PALMA-KASSETTENMARKISE KOPPLUNG ACHTUNG: Sicherungsbänder der Arme erst nach Kopplung der Tuchwelle entfernen. Gelenkarme stehen unter hoher Spannung - Verletzungsgefahr! 1. KOPPLUNG DER BODENPROFILE Das mit dem Antrieb versehene Markisenteil wie bei einer Einzelanlage montieren. Das zu koppelnde Feld mit Gelenkarmhaltern/Neigungsverstellungen in die Wandkonsole einhängen und auf das...
  • Seite 12 12 / 15...

  • Seite 13: Funktionsbeschreibung

    STANDARD-MOTOR ME8 y ME9 PALMA - KASSETTENMARKISE 1. FUNKTIONSBESCHREIBUNG Das Antriebssytem speziell für Kassettenmarkisen, mit Drehmomenterkennung in der oberen Endlage. Innovative „Soft-close“-Funktion: Die obere Endlage stellt sich durch Drehmomenterkennung automatisch ein. Die Kassettenmarkise wird immer exakt, zuverlässig und nur mit der dafür notwendigen Kraft geschlossen.

  • Seite 14: Technische Daten

    MOTORE ME8 y ME9 y FME8 y FME9 PALMA - KASSETTENMARKISE EINSTELLANLEITUNG 3. TECHNISCHE DATEN: ELEKTRONISCHER ANTRIEB ME8 y ME9 (OREA WT) ME 8 ME 8 ME 9 30/17 40/17 50/12 Nenndrehmoment (Nm) Drehzahl (min Leistungsaufnahme (W) Nennspannung/Frequenz 230 V/50Hz...

  • Seite 15: Einstellanleitung

    STANDARD MOTOR ME8 y ME9 (OREA WT) PALMA - KASSETTENMARKISE EINSTELLANLEITUNG 4. KURZ-EINSTELLANLEITUNG A) NACHJUSTIEREN DER UNTEREN ENDLAGE Fahren Sie den Antrieb in die untere Endlage. kurze Pause Drücken Sie nun 5 sec. die AB-Taste. Nach einer kurzen Pause drücken Sie solange die AB-Taste, bis der 5 sec.

  • Seite 16: Einlernen Eines Zusätzlichen Hand- Bzw Wandsenders

    FUNK-MOTOR FME8 y FME9 (OREA RTS) PALMA - KASSETTENMARKISE EINSTELLANLEITUNG A) EINLERNEN DES HAND- BZW. WANDSENDERS Basis: Endlagen bereits im Werk voreingestellt Jeweils nur den zu programmierenden Antrieb an das Netz anschließen 1. Wenn Motor unter Spannung gesetzt wiird, quittiert dieser einmal ( =kurzes Aus/Einfahren) 2.

  • Seite 17: Nachjustieren Der Unteren Endlage

    FUNK-MOTOR FME8 y FME9 (OREA RTS) PALMA - KASSETTENMARKISE EINSTELLANLEITUNG C) NACHJUSTIEREN DER UNTEREN ENDLAGE 1. Mit bereits eingelerntem Hand- bzw. Wandsender die untere Abschaltposition anfahren. > 5 sec. Der Behang befindet sich in der unteren Abschaltposition: AUF und AB gleichzeitig drücken bis der Antrieb quittiert Autom.
  • Seite 18 MOTOR ANSCHLUSSPLÄNE - HIRSCHMANNKUPPLUNG PALMA - KASSETTENMARKISE EINSTELLANLEITUNG ANSCHLUSSPLAN - STANDARDMOTOR ME8 y ME9 - HIRSCHMANNKUPPLUNG - STECKERBELEGUNG blau blau braun / schwarz Drehrichtung beachten schwarz / braun grün gelb ANSCHLUSSPLAN - FUNKMOTORE FME8 y FME9 - ZULEITUNG - HIRSCHMANNKUPPLUNG...

  • Seite 19: Leistungserklärung

    VALETTA Sonnenschutztechnik GmbH Salzburger Straße 199 S A-4030 Linz S T: +43 (0) 732/38 80-0 S F: +43 (0) 732/38 80-22 S offi ce@valetta.at S www.valetta.at Landesgericht Linz S FN 86233p S UID-Nr.: ATU 66 057 107 S ARA-Lizenznumer: 9975 Schauraum Wien: Schönbrunner Straße 106 S A-1050 Wien S T: +43 (0) 1/667 78 88...
  • Seite 20 D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N . Technische Änderungen vorbehalten / Stand Juli 2015 VERTRIEBS-CENTER WIEN VALETTA Sonnenschutztechnik GmbH Schönbrunner Straße 106, A -1050 Wien UNTERNEHMENSZENTRALE T.
