MONTAGEANLEITUNG
PALMA KASSETTENMARKISE
INSTALLATIONSHINWEISE

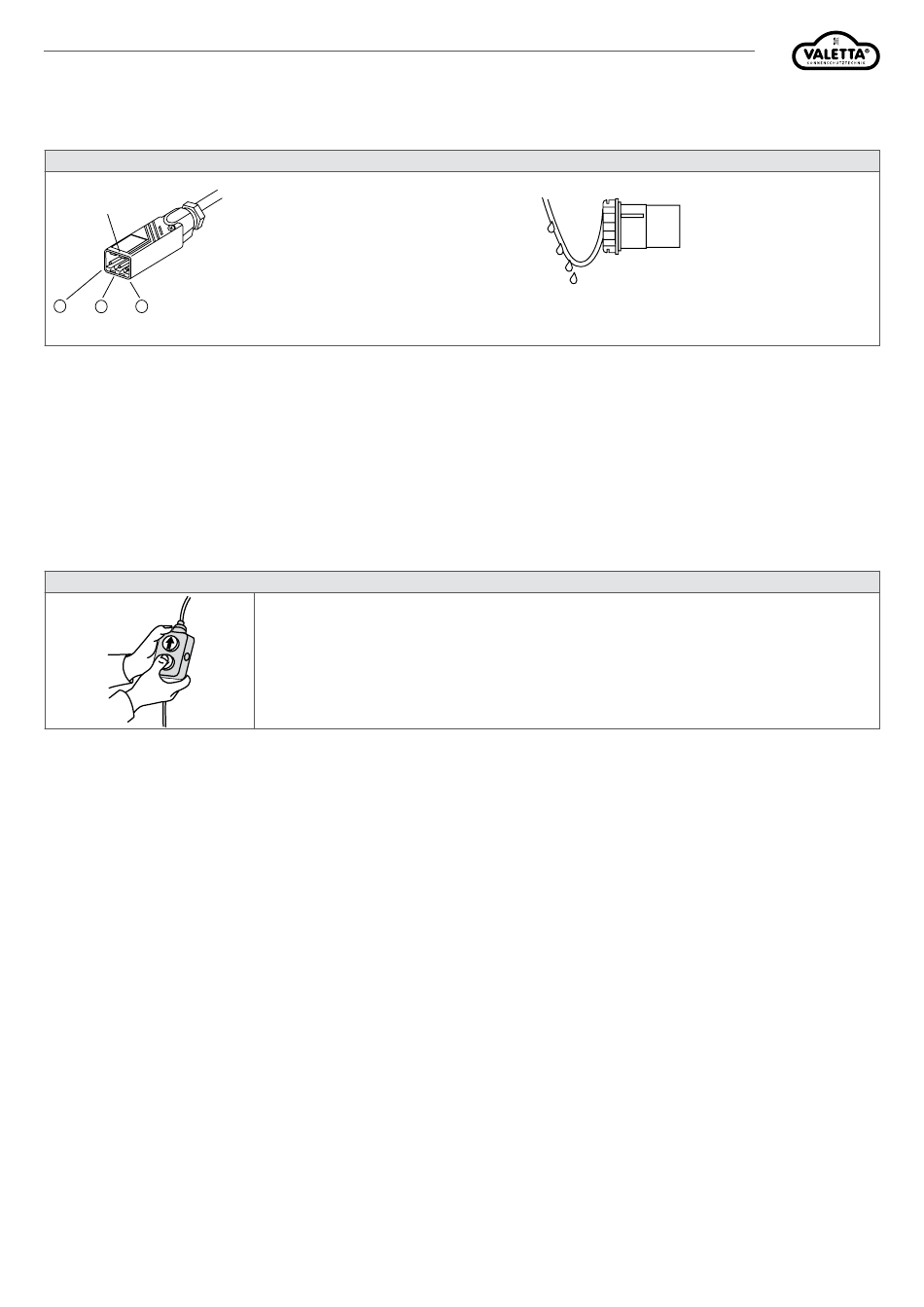

ELEKTRISCHER ANSCHLUSS
grün/gelb
( PE )
2
1 3
blau leer
schwarz
( N )
( L1 )
WICHTIGE HINWEISE
Diese Anlage ist mit einem elektronischen Antrieb ausgestattet. Zur Endlageneinstellung muss das Einstellkabel verwendet werden.
I Die Elektronik im Antrieb funktioniert erst eingebaut in der Tuchwelle!
Arbeiten am Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden!
I Nach Endlageneinstellung des Antriebes diese Montageanleitung für den Elektriker am Kabel befestigen!
I Bei Verwendung von eigenen, nicht im Lieferumfang enthaltenen Steuerungen (z. B. Wind-Sonnenwächter o. Ä.) muss sichergestellt werden, dass
im Steuergerät eine Umschaltpause von Ein- zu Ausfahrbefehl von mind. 0,5 sec. eingestellt ist.
Bei Bedienung über Schalter sind nur Tastschalter mit „Totmann"-Schaltung zulässig und müssen gegeneinander verriegelt sein.
Nach VDE darf der Motor nicht mit Dauerstrom beaufschlagt werden.
HINWEIS FÜR DEN ELEKTRO-INSTALLATEUR
Für Einstellanleitungen sehen Sie Gebrauchsanleitungen Motore mithilfe der QR-Codes auf der nächsten Seite.
Der Motor muss entsprechend der
Klemmenbelegung angeschlossen werden.
Bei Anschlussarbeiten muss die Stromzufuhr
unterbrochen werden (Sicherung
herausnehmen!).
Diese Markise darf nicht unter Spannung angeschlossen werden. Vorher Sicherung herausnehmen!
Es besteht die Gefahr, dass die elektronische Endlageneinstellung gelöscht wird.
Eine Neueinstellung ist nur mit Einstellkabel durchführbar.
Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutzschalter abzusichern.
Für den elektrischen Anschluss dürfen nur Kabel- und Steckverbindungen mit einer Schutzklasse von mind. IP 54
verwendet werden.
Rev. 0/2024_
Technische Änderungen vorbehalten.
HINWEIS: Der bauseitige Anschluss von Antrieb und Steuerung muss
durch einen Elektro-Fachbetrieb erfolgen.
Seite 14
10.2024
Um zu verhindern, dass
Wasser in den Motor
hineinläuft, sollte das
Anschlusskabel immer mit
einer Schleife nach unten
verlegt werden.
