Valetta PALMA Montageanleitung Seite 12

MONTAGEANLEITUNG
PALMA KASSETTENMARKISE

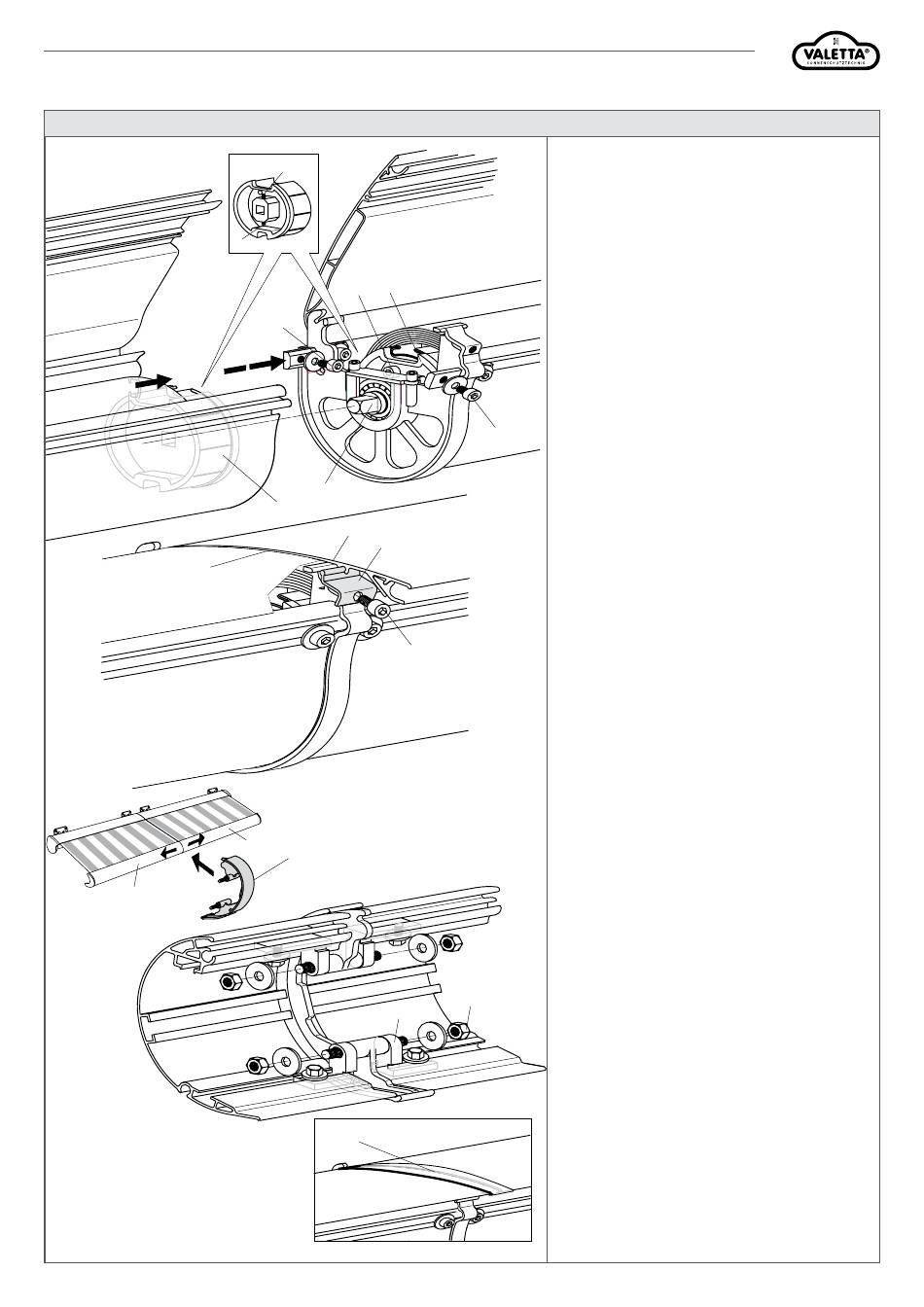

KOPPELUNG
46
8
45
45
42
41
40
43
44
46
47
8
49
50
52
Technische Änderungen vorbehalten.
ACHTUNG:
Bei Deckenmontage muss vor der Kopplung die
Neigungseinstellung auf die grösstmögliche
Neigung eingestellt werden, da sonst die Deckbleche
nicht geöffnet werden können!
ACHTUNG:
Sicherungsbänder der Arme erst nach Kopplung der
Tuchwelle entfernen.
Gelenkarme stehen unter hoher Spannung -
Verletzungsgefahr!
1. Koppeln der Bodenprofile
Das mit dem Antrieb versehene Markisenteil wie bei
einer Einzelanlage montieren. Das zu koppelnde Feld
mit Gelenkarmhaltern/Neigungsverstellungen in die
Wandkonsolen einhängen und auf das Koppellager
31
aufschieben. Mit U-Scheibe und Zylinderschrauben
M6x10 (40) festklemmen.
2. Koppeln der Tuchwelle
Die zu koppelnden Felder müssen die gleiche Anzahl
von Stoffwicklungen haben und die Kedergassen der
Tuchwellen in einer Flucht sein. Durch Drehen der
Verstellschraube (41) des
Koppeleinsatzes (42) mit Kugelkopf-Inbusschlüssel SW 5
wird der Vierkant (43) in den TW-Einsatzes (44) des zu
koppelnden Feldes gedreht. Beide Gewindestifte (45) an
jeweils beiden Tuchwelleneinsätzen (42, 44) anziehen.
3. Beide Deckbleche (46) zuklappen. Riegel (47) auf
48
Koppellager aufschieben und mit Zylinderschraube
M6x10 (48) festschrauben.
4. Sicherungsbänder der Gelenkarme entfernen.
5. Markise komplett ausfahren.
6. Überprüfen, ob die Ausfallprofile der beiden Felder
horizontal auf gleicher Höhe sind. Sollten sie nicht
waagrecht stehen, nach „Neigungseinstellung" verfahren.
Wichtig für eine spannungsfreie Montage!
7. Koppeln des Ausfallprofiles
Nach auseinanderziehen der Ausfallprofile (8)
Ausfallprofilkopplung (49) mit den Gewindestiften
beidseitig in die Aufnahmebohrungen der vormontierten
Klemmblöcke (50) oben und unten (4 Stück) einschieben.
Mit U-Scheibe ø8,4 und Sechskantmutter M8 (51)
sichern.
51
8. Blende (52) in Deckblech einhängen und unter die
hintere Nase des Koppellagers klemmen.
Seite 12
Rev. 0/2024_
10.2024
