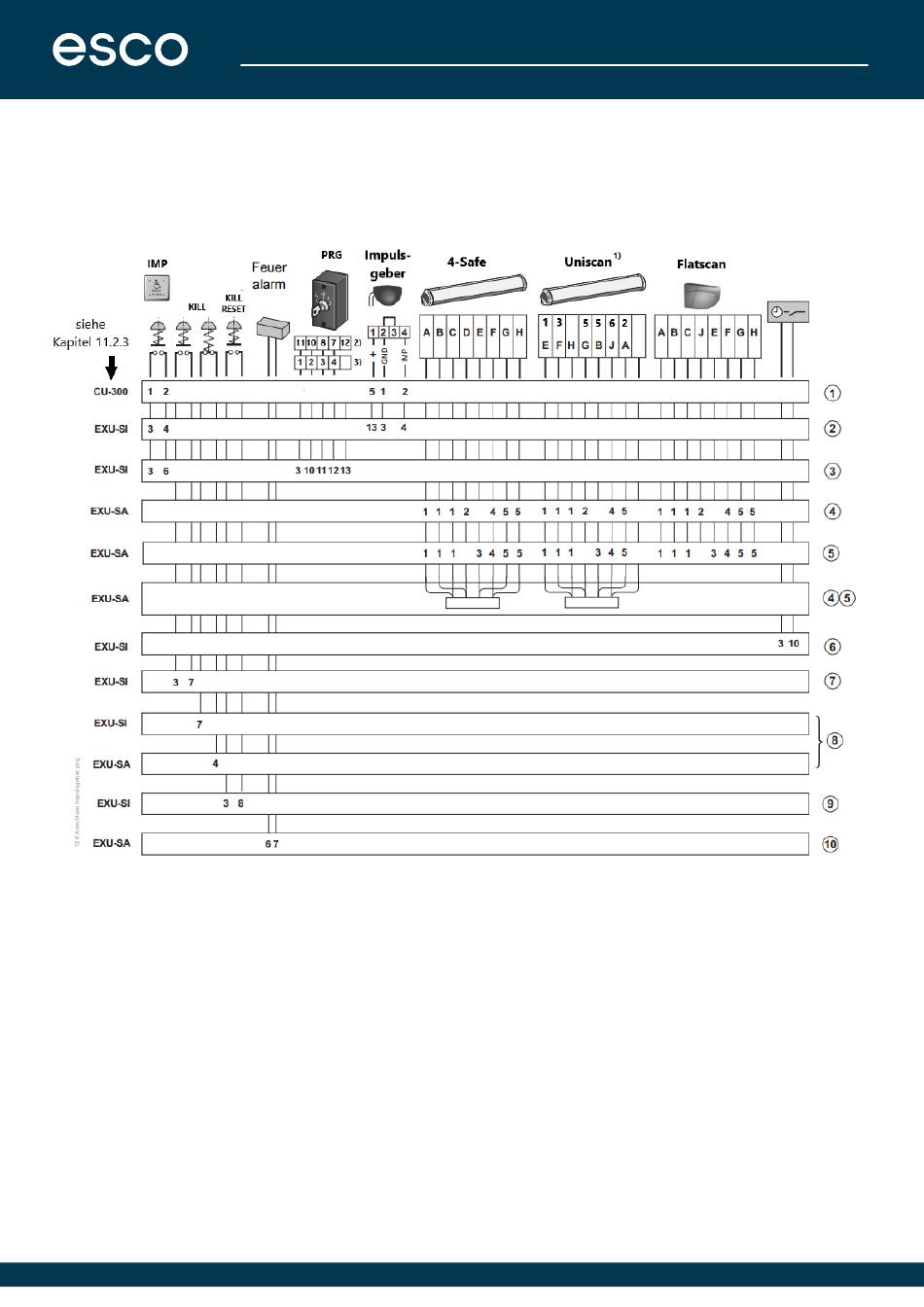

12.5 Anschluss der Impulsgeber und Zubehör
Die Montage und die Einstellungen müssen gem. den Unterlagen der Hersteller durchgeführt werden.
Die Schutzeinrichtungen müssen der EN 12978 entsprechen. Bitte auch die landesspezifischen rechtlichen
Vorschriften sowie die DIN 18650 und / oder EN 16005 beachten.
Wenn zur Vermeidung des Kontakts mit dem Türflügel Sensoren verwendet werden, müssen die Sensoren auf Band-
und Bandgegenseite das Performance Level C gemäß EN ISO 13849-1 erfüllen. Diese Sensoren müssen ebenfalls
vom Türantrieb systeQ DA250 überwacht (getestet) werden.

Innerer Impuls
‚
Äußerer Impuls
ƒ Schlüsselimpuls
„
Sicherheitssensor „schließen" (NC)
…
Sicherheitssensor „öffnen" (NC)
† AUS
‡ „KILL"-Impuls NO
ˆ
„KILL"-Impuls NC, Feueralarm, Rauchmelder
‰ Rücksetzung Feueralarm
Š externer Feueralarm (12, 24 oder 48 V DC)
(siehe Kapitel14.5)
Uniscan (mit / ohne Y-Kabel), Parameter 1 auf „High aktiv, pull up" stellen
1)
EPS-D Programmschalter (esco-Nr. 17-615404)
2)
Standard- Programmschalter
3)
03/2024
MONTAGE - UND SERVICEHANDBUCH systeQ DA250
INBETRIEBNAHME
A braun
B gelb
C pink
D violett
E weiß
F blau
G rot
H grün
I schwarz
J grau
