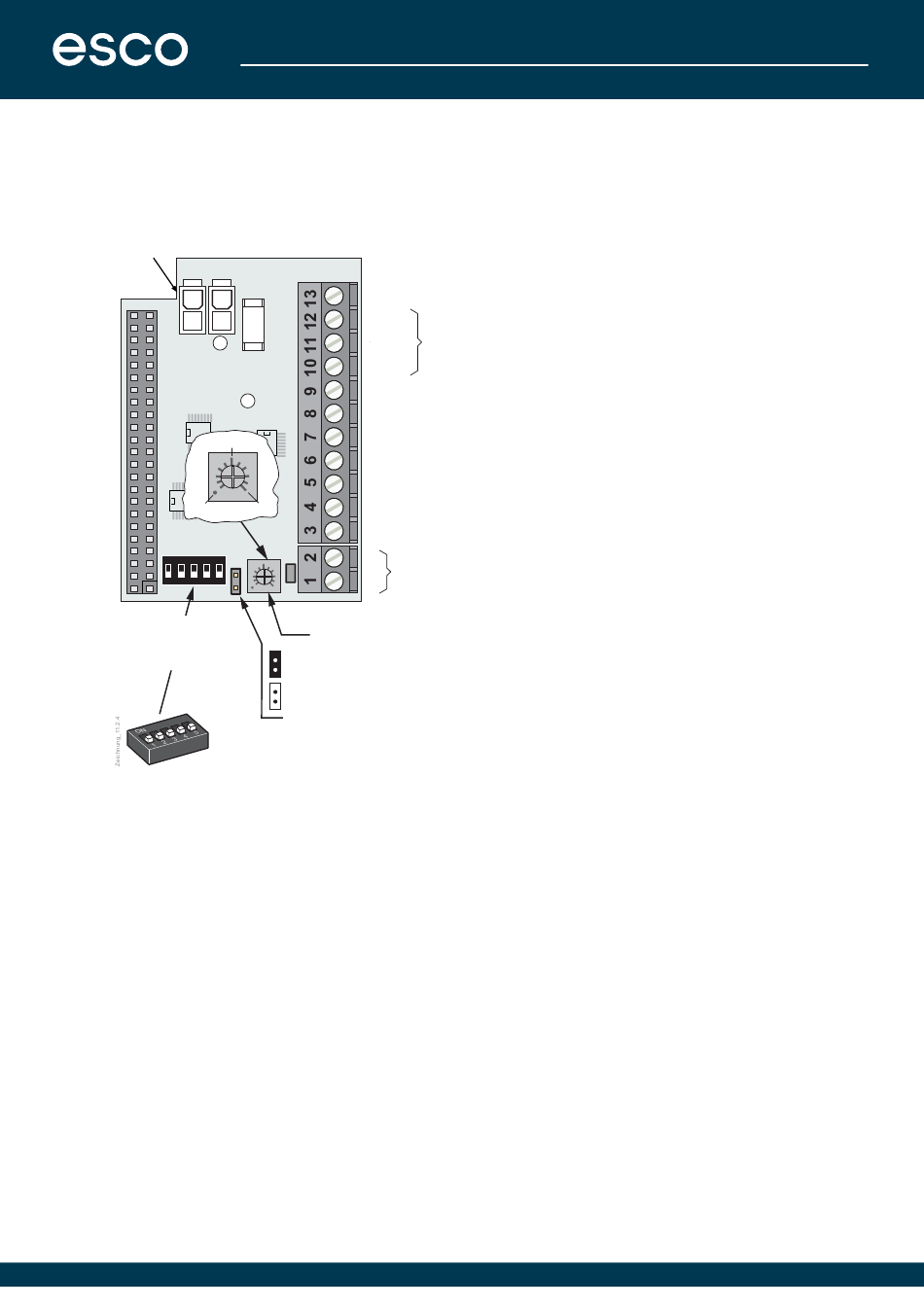

11.2.4 Funktionen EXU-SI Platine
Die EXU-SI-Platine verfügt über Eingänge für die elektromechanische Verriegelung, Programmschalter,
Notstrom-Akku, KILL-Funktion.
Notstrom-Akku
0.5 s
0 s
ON
1 2 3 4 5
DIP-Schalter in
Position „AUS"
abgebildet
1 Verriegelung 12 V (AUS) / 24 V (EIN)*
2 stromlos geschlossene (AUS) / offene Verriegelung (EIN)*
am Standflügel
3 Verriegelungsentlastung* 2)
4 Endschlag (Lock-Kick) 1)
5 Überwachung Notstrom-Akku
Position AUS: laufruhiges Schließen – für Türen ohne Verriegelung.
1)
Position EIN: stärkeres Schließen – für Türen mit Verriegelung, zum Überwinden des Widerstandes der
2)
Verriegelungsvorrichtung (bei INVERS-Funktion deaktiviert).
Wenn der Schalter auf die Position EIN gestellt ist, ist die Verriegelungsentlastung (LOCK RELEASE)
während der vom Potentiometer eingestellten Öffnungsverzögerungszeit aktiv.
Bei zweiflügeligen Türen arbeitet die Verriegelungsentlastung zuerst am Gangflügel und dann am
Standflügel.
* Nach jeder Änderung der Auswahl des Armsystems muss eine neue Lernfahrt durchgeführt werden.
** Den Anschluss des Riegelschaltkontaktes bei Brand- und Rauchschutztüren an CSU-7-Platine beachten!
(siehe Kapitel 11.5.2)
03/2024
MONTAGE - UND SERVICEHANDBUCH systeQ DA250
ELEKTRISCHER ANSCHLUSS
+24 V DC
(+) 24 V DC
OPEN
EXIT
OFF
UNL
KRST
KILL
KEY
O/C
OIMP
3 s
GND
–
Elektromechanische Verriegelung (12 V DC max. 1200 mA / 24 V DC
max. 600 mA, siehe DIP-Schalter Nr. 1 weiter unten)
+
Potentiometer für Öffnungszeitverzögerung 2)
Automatischer „KILL"-Reset (Brücke ein)
Manueller „Kill"-Reset (Brücke aus)
Programmschalter
Entriegelungssignal von Verriegelung
RESET für KILL (siehe unten)
Antrieb AUS (KILL-Impuls) / RSK 1
Schlüsselimpuls (1,5 - 30 sec.) **
OFFEN / SCHLIESSEN- Impuls (Stromstoß-Funktion)
Äußerer Impuls
(-) 0 VDC Masse
