10.7 Montage des Schließfolgereglers (mechanisch)
Hinweis:
Die mechanische Schließfolgeregelung ist bei Brand- und Rauchschutztüren zwingend erforderlich.
Vor der Montage der Getriebeeinheit die Schritte

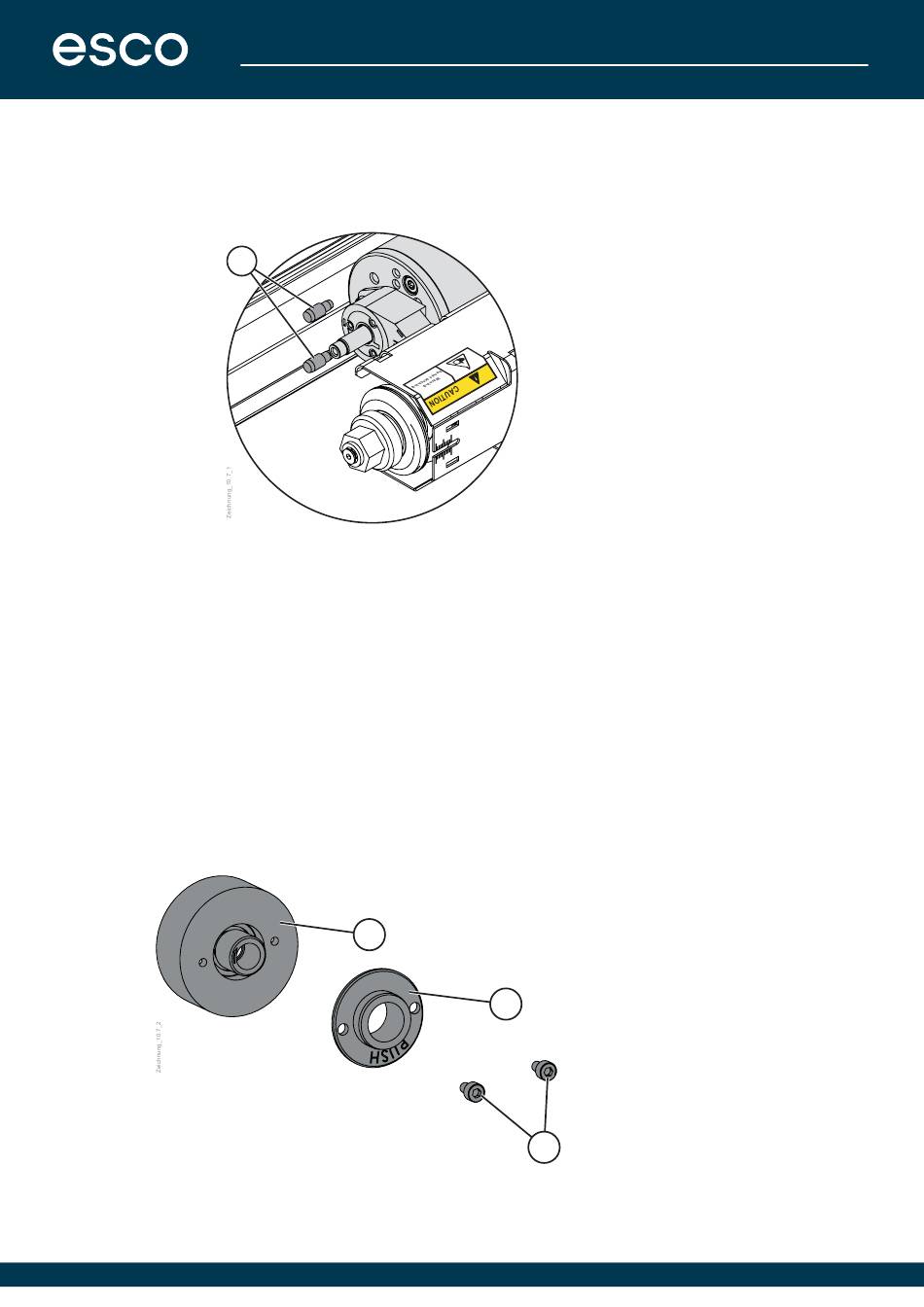

Die beiden Führungsstifte (1) für den Schließfolgeregler-Sockel eindrehen.
Den Rotor (Teile 2 bis 4) montieren, bevor die Antriebseinheit auf dem Grundprofil befestigt wird.
Nach Abschluss der Montage des Schließfolgereglers wird die Steuereinheit montiert.
Wenn der Schließfolgeregler an einem vorhandenen Antrieb montiert wird, kann die Steuereinheit während der
Montage ein kleines Stück zur Seite gerückt werden, um Zugang zur Antriebseinheit zu bekommen.
Berechnung Länge Verbindungsstange:
Länge Verbindungsstange = Bandabstand - 980 mm
ⓐ
Die Schrauben (2) lösen und die Abdeckung (3) vom Rotor (4) abnehmen.
ⓑ
Drehen Sie die Abdeckung (3) so, dass sie zur Montagerichtung ziehend (PULL) oder drückend (PUSH) passt.
Für eine ziehende Installation muss „PULL" sichtbar sein, für eine drückende „PUSH".
ⓒ
Ziehen Sie die Schrauben (2) an.
03/2024
MONTAGE - UND SERVICEHANDBUCH systeQ DA250
MONTAGE DES DREHTÜRANTRIEBS (MECHANISCH)
1
4
1 Steuerstift
1 Steuerstift
ⓐ ⓔ
bis ausführen. (siehe unten)
3
2 Schraube
2 Schraube
3 Kupplungsabdeckung
3 Kupplungsabdeckung
2
4 Rotor
4 Rotor
