MONTAGE - UND SERVICEHANDBUCH systeQ DA250

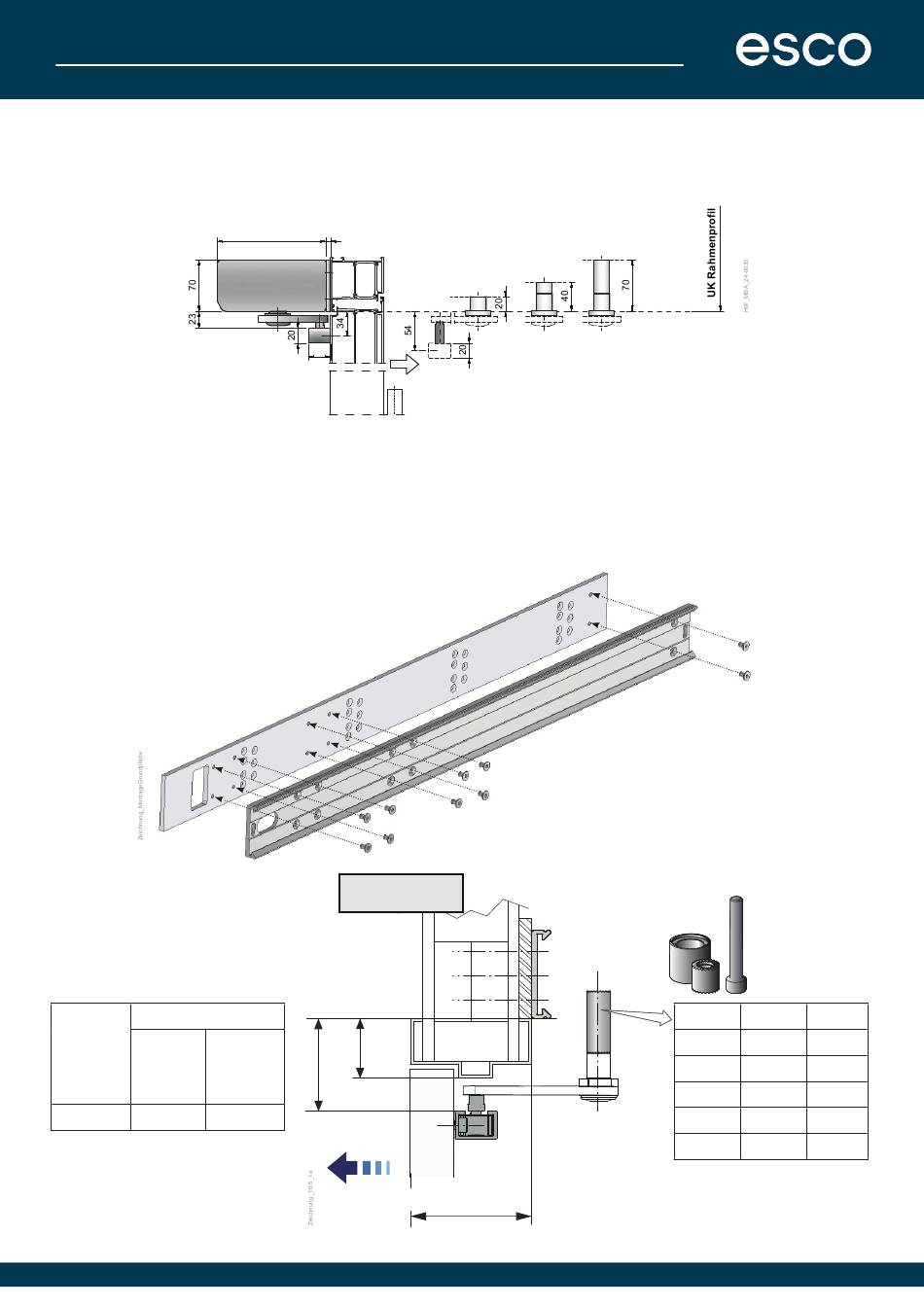

10.5 Gleitschiene drückend (Kopfmontage Bandgegenseite) „PUSH"
systeQ DA250 Antrieb
mit Standardachse (low Adapter)
& Gleitschiene mit Standardbolzen
Montage Grundprofil auf systeQ Montageplatte
Die systeQ Montageplatte kann für die optimale Befestigung des Antriebs systeQ DA250 auf allen gängigen
Profilsystemen verwendet werden. Durch die Verwendung wird eine fachgerechte Befestigung in der Profilkammer
gewährleistet. In vielen Fällen kann auf eine Achsverlängerung verzichtet werden. Dadurch wird der Platzbedarf für
den Antrieb minimiert.
A
Standard- Standard-
Gleitschiene
bolzen bolzen
Typ
+ 20 mm
Verlängerung
20 x 30 mm 34 mm 54 mm
esco-Nr.: 17-818034
MONTAGE DES DREHTÜRANTRIEBS (MECHANISCH)
148 6
30
Standardbolzen
mit 20mm Verlängerung
PUSH
X
Z
Max. 114 mm
C L
1
Achse Antrieb
Achse Antrieb
Achse Antrieb
20mm 20mm
20mm
+Verlängerung +Verlängerung
50mm
20mm
Sturz
Seite 49
X Z
esco low 2-5 mm 28 mm
Normal 2-25 mm 48 mm
20 mm 25-45 mm 68 mm
50 mm 45-75 mm 98 mm
70 mm 75-95 mm 118 mm
03/2024
