Montagehinweis
8.8 Brandschutzplatine
Zur Einhaltung von DIN 18263-4 muss diese Platine am Endschlag (Lock-Kick) montiert und angeschlossen werden.
Drehtürantrieb systeQ DA250
Bei Türen mit Anforderung an Brand- und Rauchschutz ist dies erforderlich.
Die Platine ist Bestandteil des Brandschutz-Sets.
esco-Nr.: 17-818034
OPTIONEN
3
1
4

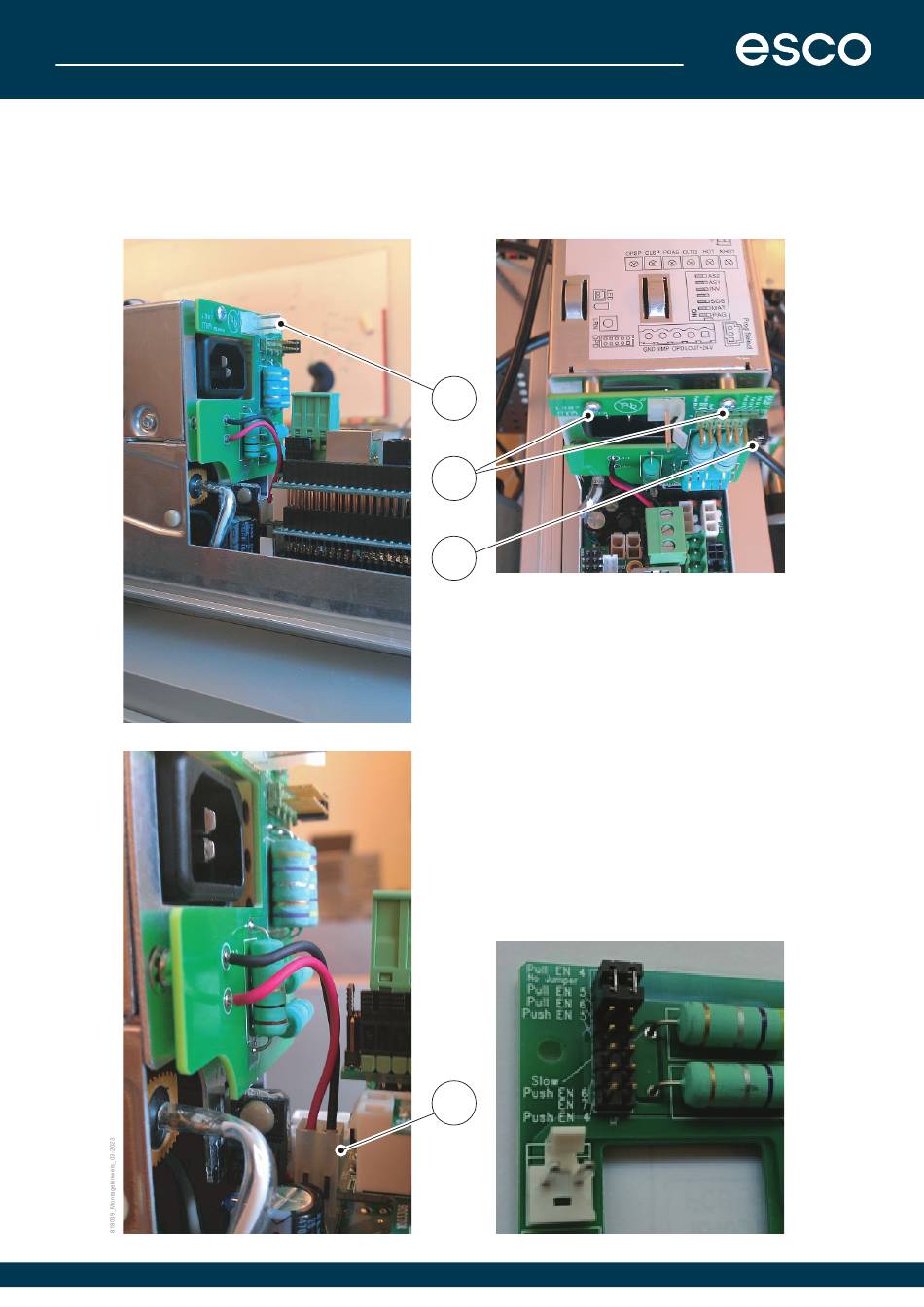

1. Die Platine mit den beiden
Schrauben montieren.
2. Den Mikroschalter der
Antriebseinheit ausstecken und
die Platine mit der Steuerung
verbinden.
3. Den Mikroschalter der
Antriebseinheit an der Platine
anschließen.
4. Den Jumper auf der Platine auf
die entsprechende EN-Größe
aufstecken. (siehe Abb. unten).
(drückend = Push und
ziehend = Pull beachten!)
2
