7.5. Den FCS-L einbauen
Öffnen Sie das Fahrzeug. Legen Sie die Stelle fest, an der Sie das Modul
einbauen wollen.

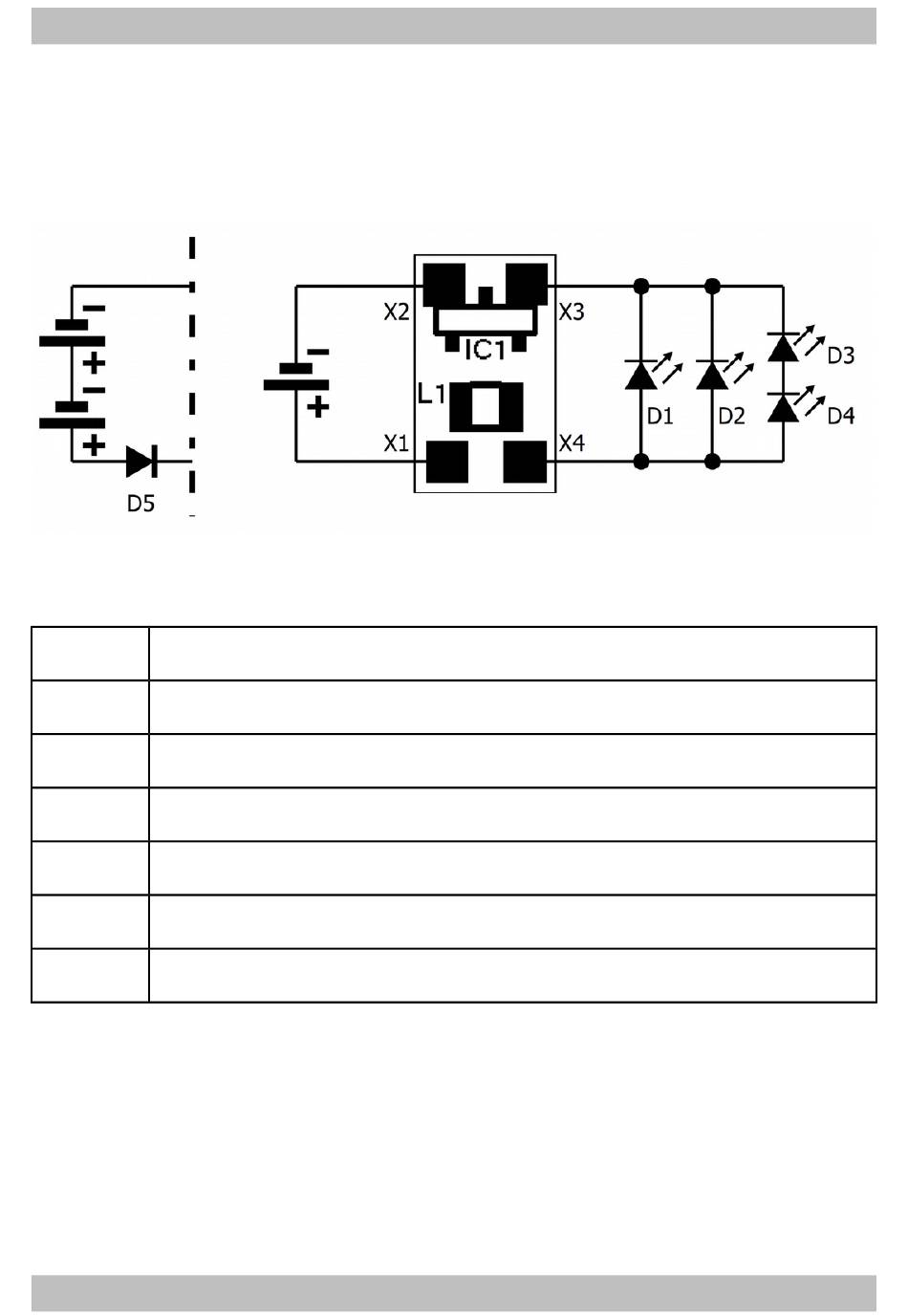

Anschlussplan FCS-L
D1, D2
LED, weiß (nicht enthalten)
D3, D4
LED, rot (nicht enthalten)
D5
falls erforderlich, z. B. 1N4148
X1
Anschluss an "+" der Akkus
X2
Anschluss an "-" der Akkus
X3
Anschluss an Kathodenseite der LEDs (-)
X4
Anschluss an Anodenseite der LEDs (+)
Seite 38
FCS-Module
