Deutsch
FCS-Module

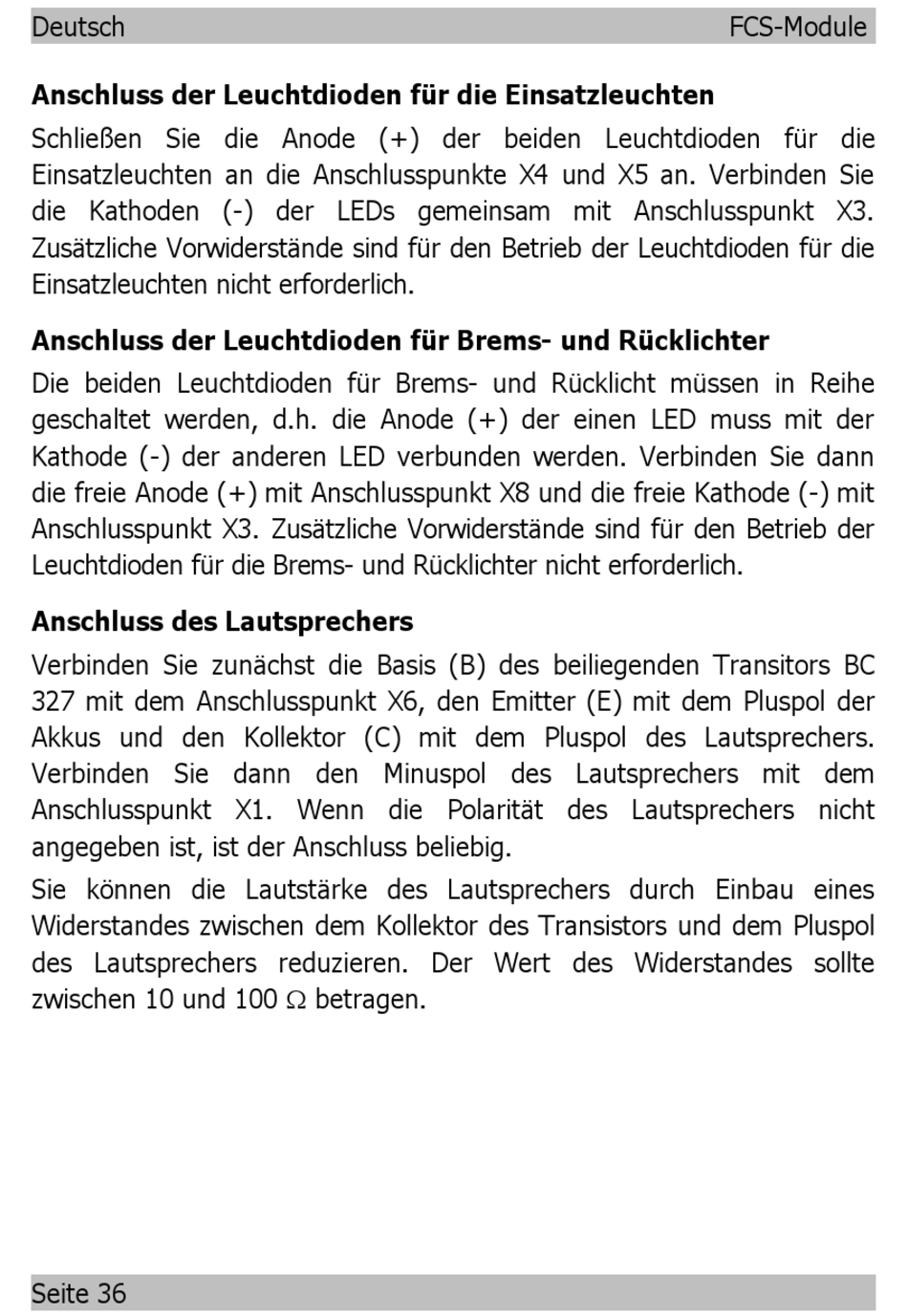

Anschluss der Leuchtdioden für die Einsatzleuchten
Schließen Sie die Anode (+) der beiden Leuchtdioden für die
Einsatzleuchten an die Anschlusspunkte X4 und X5 an. Verbinden Sie
die Kathoden (-) der LEDs gemeinsam mit Anschlusspunkt X3.
Zusätzliche Vorwiderstände sind für den Betrieb der Leuchtdioden für die
Einsatzleuchten nicht erforderlich.
Anschluss der Leuchtdioden für Brems- und Rücklichter
Die beiden Leuchtdioden für Brems- und Rücklicht müssen in Reihe
geschaltet werden, d.h. die Anode (+) der einen LED muss mit der
Kathode (-) der anderen LED verbunden werden. Verbinden Sie dann
die freie Anode (+) mit Anschlusspunkt X8 und die freie Kathode (-) mit
Anschlusspunkt X3. Zusätzliche Vorwiderstände sind für den Betrieb der
Leuchtdioden für die Brems- und Rücklichter nicht erforderlich.
Anschluss des Lautsprechers
Verbinden Sie zunächst die Basis (B) des beiliegenden Transitors BC
327 mit dem Anschlusspunkt X6, den Emitter (E) mit dem Pluspol der
Akkus und den Kollektor (C) mit dem Pluspol des Lautsprechers.
Verbinden Sie dann den Minuspol des Lautsprechers mit dem
Anschlusspunkt X1. Wenn die Polarität des Lautsprechers nicht
angegeben ist, ist der Anschluss beliebig.
Sie können die Lautstärke des Lautsprechers durch Einbau eines
Widerstandes zwischen dem Kollektor des Transistors und dem Pluspol
des Lautsprechers reduzieren. Der Wert des Widerstandes sollte
zwischen 10 und 100 betragen.
Seite 36
