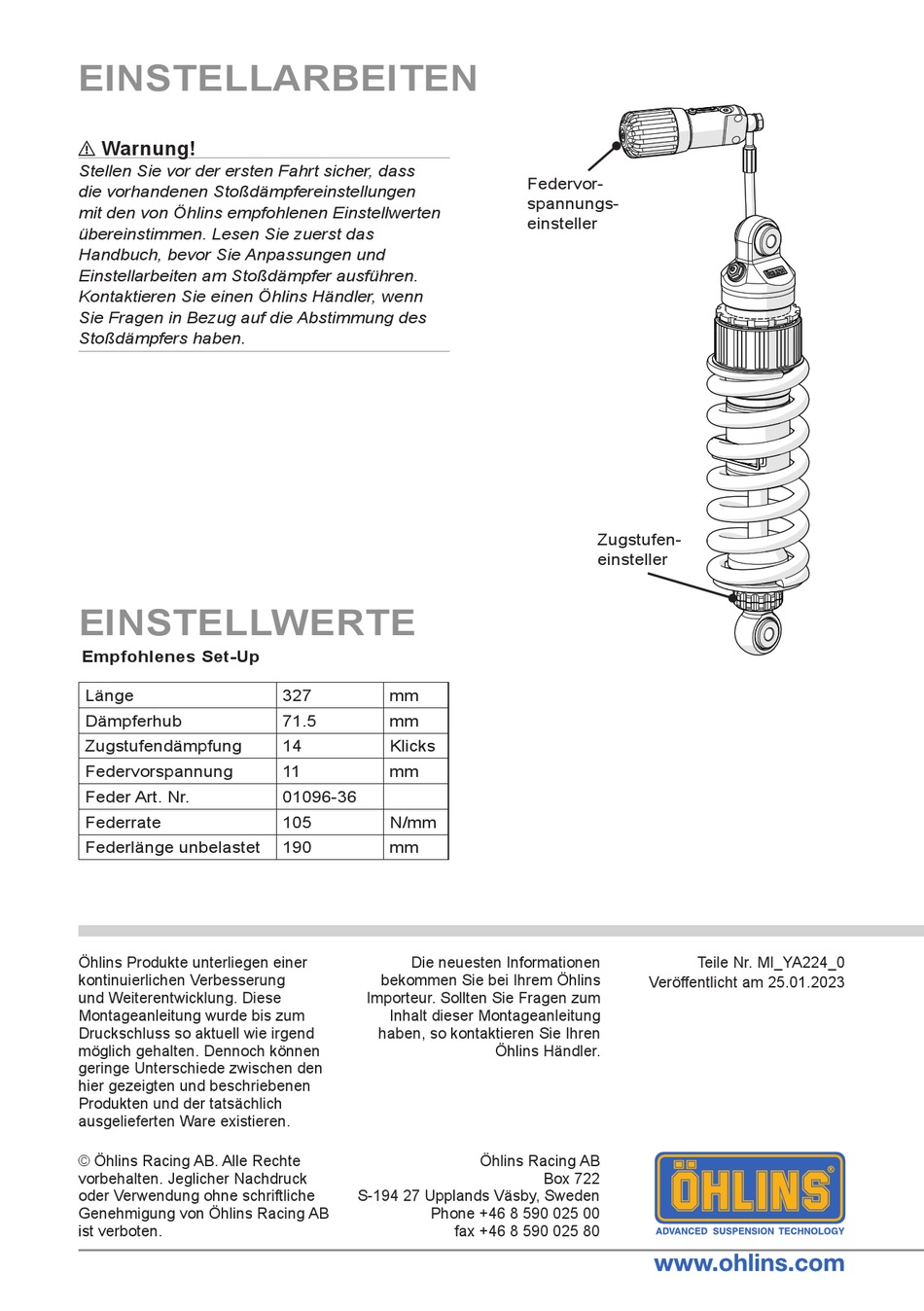

Ohlins YA 224 Montageanleitung Seite 4

EINSTELLARBEITEN
⚠
Warnung!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch, bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler, wenn
Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
EINSTELLWERTE
Empfohlenes Set-Up
Länge
Dämpferhub
Zugstufendämpfung
Federvorspannung
Feder Art. Nr.
Federrate
Federlänge unbelastet
Öhlins Produkte unterliegen einer
kontinuierlichen Verbesserung
und Weiterentwicklung. Diese
Montageanleitung wurde bis zum
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Produkten und der tatsächlich
ausgelieferten Ware existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche
Genehmigung von Öhlins Racing AB
ist verboten.
327 mm
71.5 mm
14 Klicks
11 mm
01096-36
105 N/mm
190 mm
Die neuesten Informationen
bekommen Sie bei Ihrem Öhlins
Importeur. Sollten Sie Fragen zum
Inhalt dieser Montageanleitung
haben, so kontaktieren Sie Ihren
S-194 27 Upplands Väsby, Sweden
Phone +46 8 590 025 00
fax +46 8 590 025 80
Federvor-
spannungs-
einsteller
Zugstufen-
einsteller
Veröffentlicht am 25.01.2023
Öhlins Händler.
Öhlins Racing AB
Box 722
Teile Nr. MI_YA224_0
