1
1inneis!
Die Abbildungen in dieser Montageanleitung
können von Ihrem Produkt abweichen.
1
1inneis!
Unter hohen Temperaturen, während des
Transports oder der Lagerung können sich
Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen EInluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stoflappen.

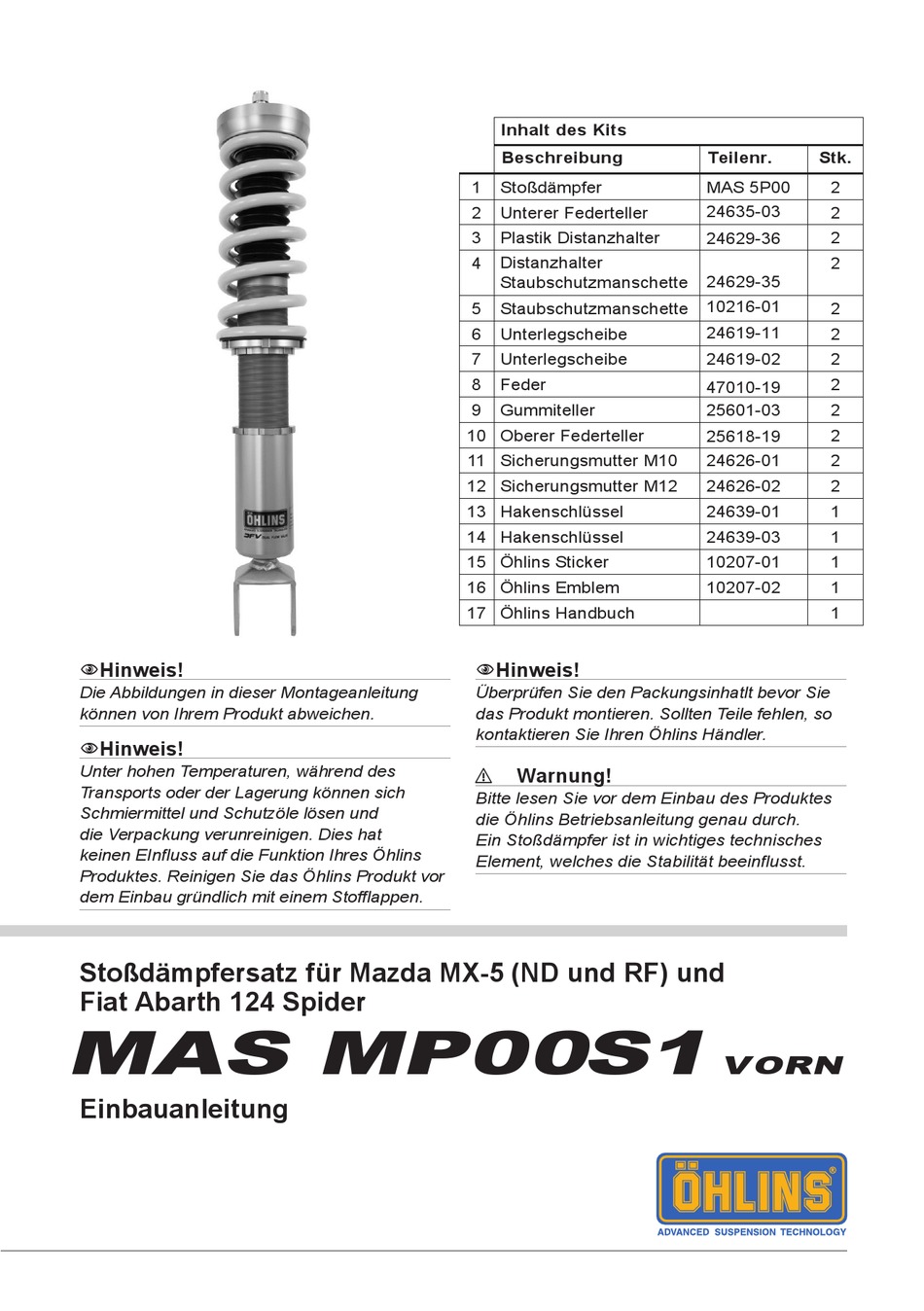

Stoßdämpfersatz für Mazda MX-5 (ND und RF) und
Fiat Abarth 124 Spider
MAS MP00S1
Einbauanleitung
Inhalt des Kits
Beschreibung
1

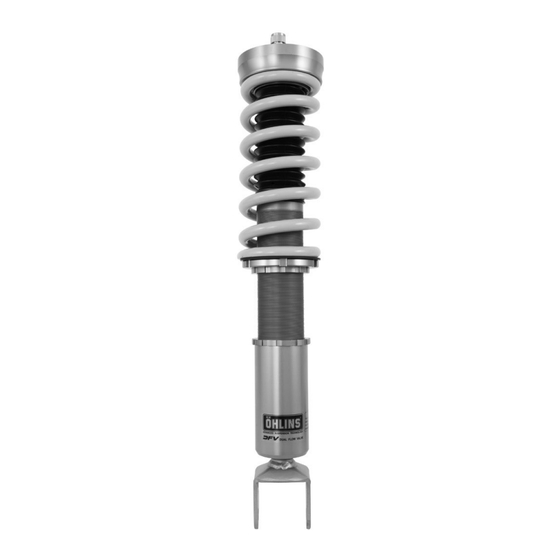

Stoßdämpfer
2
Unterer Federteller
3
Plastik Distanzhalter
Distanzhalter
4
Staubschutzmanschette
5
Staubschutzmanschette
6
Unterlegscheibe
7
Unterlegscheibe
8
Feder
9
Gummiteller
10 Oberer Federteller
11 Sicherungsmutter M10
12 Sicherungsmutter M12
13 Hakenschlüssel
14 Hakenschlüssel
15 Öhlins Sticker
16 Öhlins Emblem
17 Öhlins Handbuch
1
1inneis!
Überprüfen Sie den Packungsinhatlt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch.
Ein Stoßdämpfer ist in wichtiges technisches
Element, welches die Stabilität beeinlusst.
Teilenr.
Stk.
MAS 5P00
2
24635-03
2
24629-36
2
2
24629-35
10216-01
2
24619-11
2
24619-02
2
47010-19
2
25601-03
2
25618-19
2
24626-01
2
24626-02
2
24639-01
1
24639-03
1
10207-01
1
10207-02
1
1
VORN
