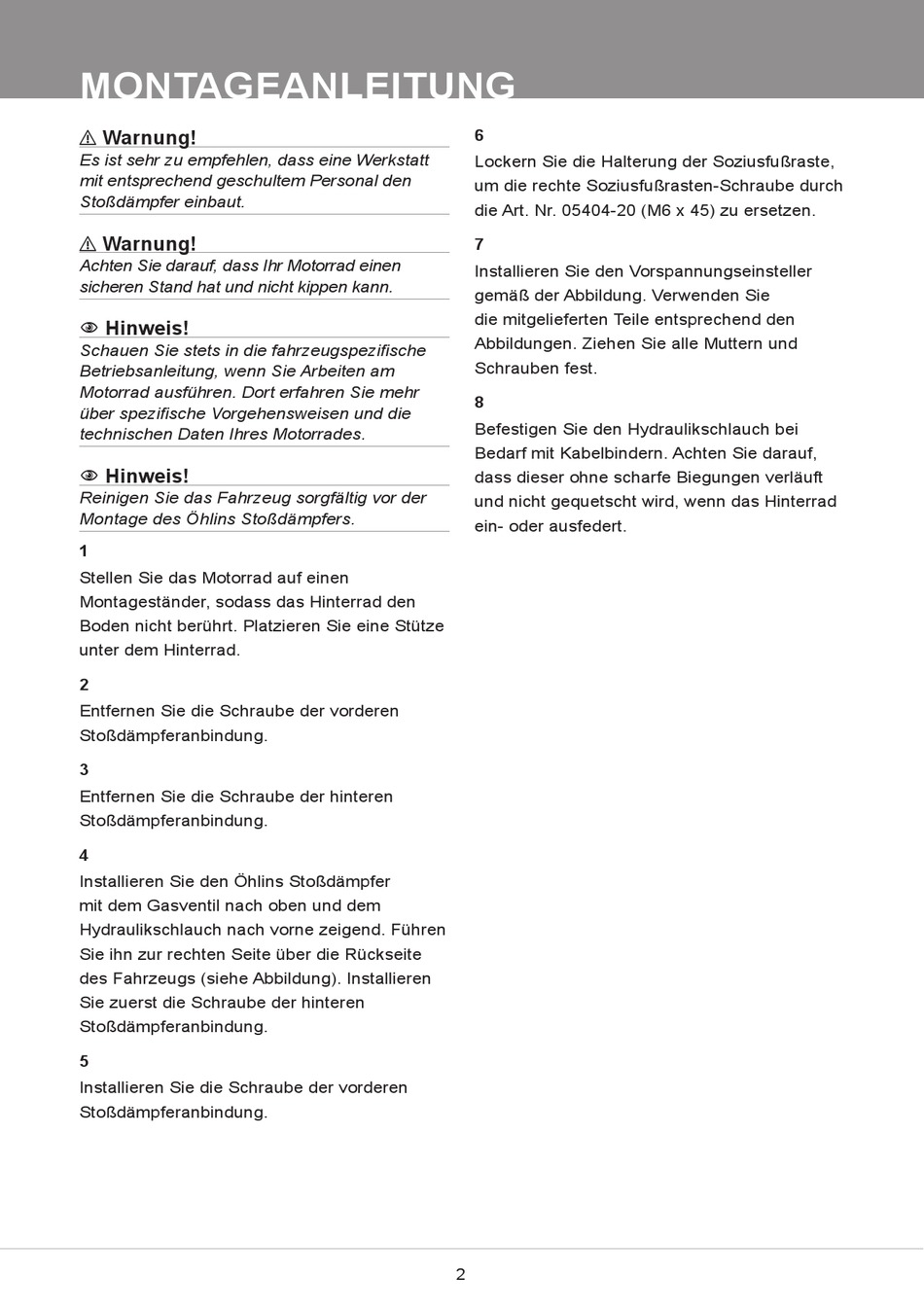

MONTAGEANLEITUNG
⚠
Warnung!
Es ist sehr zu empfehlen, dass eine Werkstatt
mit entsprechend geschultem Personal den
Stoßdämpfer einbaut.
⚠
Warnung!
Achten Sie darauf, dass Ihr Motorrad einen
sicheren Stand hat und nicht kippen kann.
Hinweis!
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am
Motorrad ausführen. Dort erfahren Sie mehr
über spezifische Vorgehensweisen und die
technischen Daten Ihres Motorrades.
Hinweis!
1
Reinigen Sie das Fahrzeug sorgfältig vor der
Montage des Öhlins Stoßdämpfers.
1
Stellen Sie das Motorrad auf einen
Montageständer, sodass das Hinterrad den
Boden nicht berührt. Platzieren Sie eine Stütze
unter dem Hinterrad.
2
Entfernen Sie die Schraube der vorderen
Stoßdämpferanbindung.
3
Entfernen Sie die Schraube der hinteren
Stoßdämpferanbindung.
4
Installieren Sie den Öhlins Stoßdämpfer
mit dem Gasventil nach oben und dem
Hydraulikschlauch nach vorne zeigend. Führen
Sie ihn zur rechten Seite über die Rückseite
des Fahrzeugs (siehe Abbildung). Installieren
Sie zuerst die Schraube der hinteren
Stoßdämpferanbindung.
5
Installieren Sie die Schraube der vorderen
Stoßdämpferanbindung.
6
Lockern Sie die Halterung der Soziusfußraste,
um die rechte Soziusfußrasten-Schraube durch
die Art. Nr. 05404-20 (M6 x 45) zu ersetzen.
7
Installieren Sie den Vorspannungseinsteller
gemäß der Abbildung. Verwenden Sie
die mitgelieferten Teile entsprechend den
Abbildungen. Ziehen Sie alle Muttern und
Schrauben fest.
8
Befestigen Sie den Hydraulikschlauch bei
Bedarf mit Kabelbindern. Achten Sie darauf,
dass dieser ohne scharfe Biegungen verläuft
und nicht gequetscht wird, wenn das Hinterrad
ein- oder ausfedert.
