Das Untermenü Simulation (→  24) (Diagnose → Simulation) ermöglicht es, ohne reale Durch-
flusssituation unterschiedliche Prozessgrößen im Prozess und das Gerätealarmverhalten zu simulie-
ren sowie nachgeschaltete Signalketten zu überprüfen (Schalten von Ventilen oder Regelkreisen).
Durchführung der Prüfung
Für die Wiederholprüfung ausschließlich die Parameter Simulation Stromausgang (→  26)
und Parameter Wert Stromausgang (→  26) nutzen, da nur diese zur Überprüfung der
sicherheitstechnischen Kenngrößen zugelassen sind.
1. Im Parameter Wert Stromausgang (→  26) nacheinander die definierten Vorgabewerte
wählen.
2. Strom am Ausgang 1 mit diesem Vorgabewert vergleichen.
Vergleich der Stromwerte
Der Vergleich der Stromwerte wird mit einer der folgenden Methoden durchgeführt:
1. Strom vom Prüfling am Logik-Teilsystem (SSPS und PLS) messen.
2. Alternativ:
Strom am Prüfling mit einem externen rückführbar kalibrierten Strommessgerät messen.
Anschluss der Messmittel im Messkreis und externe Überprüfung des passiven Stromausgangs
Anforderungen an das Messmittel:
• DC Strom Messunsicherheit ±0,2 %
• DC Strom Auflösung 10 µA
1

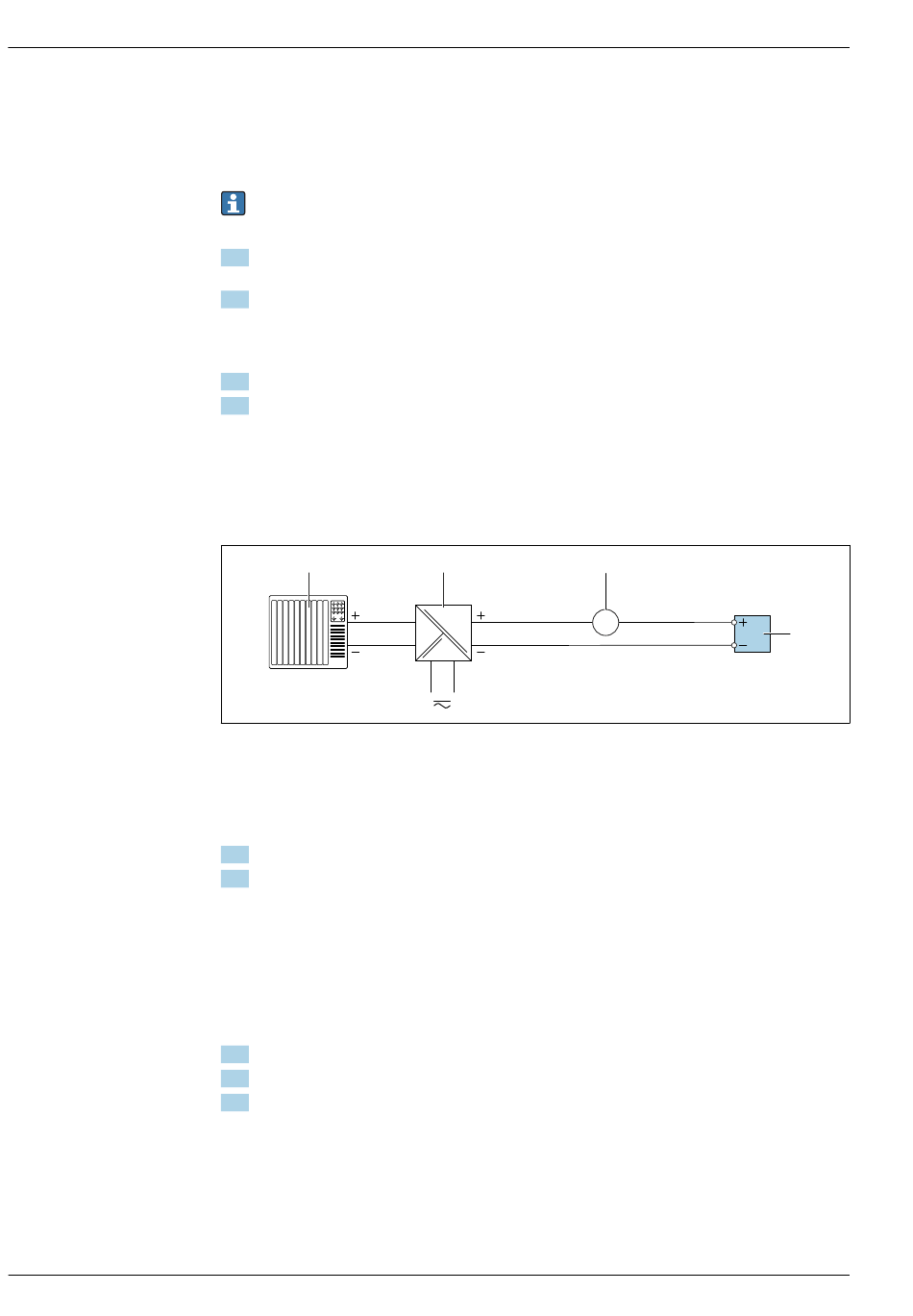

 6 Externe Verifikation des passiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Speisegerät Spannungsversorgung
3 Amperemeter
4 Messumformer
1. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
2. Speisegerät für Spannungsversorgung anschließen.
Bewertung der Ergebnisse - Teil 2: Überprüfung Stromausgang 1
Die betragsmäßige Abweichung des gemessenen Stroms vom Sollwert darf die für die Sicherheits-
funktion geforderte Messabweichung nicht überschreiten. Die Abweichung sollte ±1 % / ±300 µA
nicht überschreiten.
‣
Angaben zur Messabweichung beachten →  14.
Abschluss der Prüfung
1. Verriegelten SIL-Betrieb wieder aktivieren →  16.
2. Überbrückung der Safety Funktion des Prozessleitsystems aufheben.
3. Ergebnisse der Wiederholprüfung gemäß dem für die Anlage geltenden Sicherheitsmanage-
ment dokumentieren.
