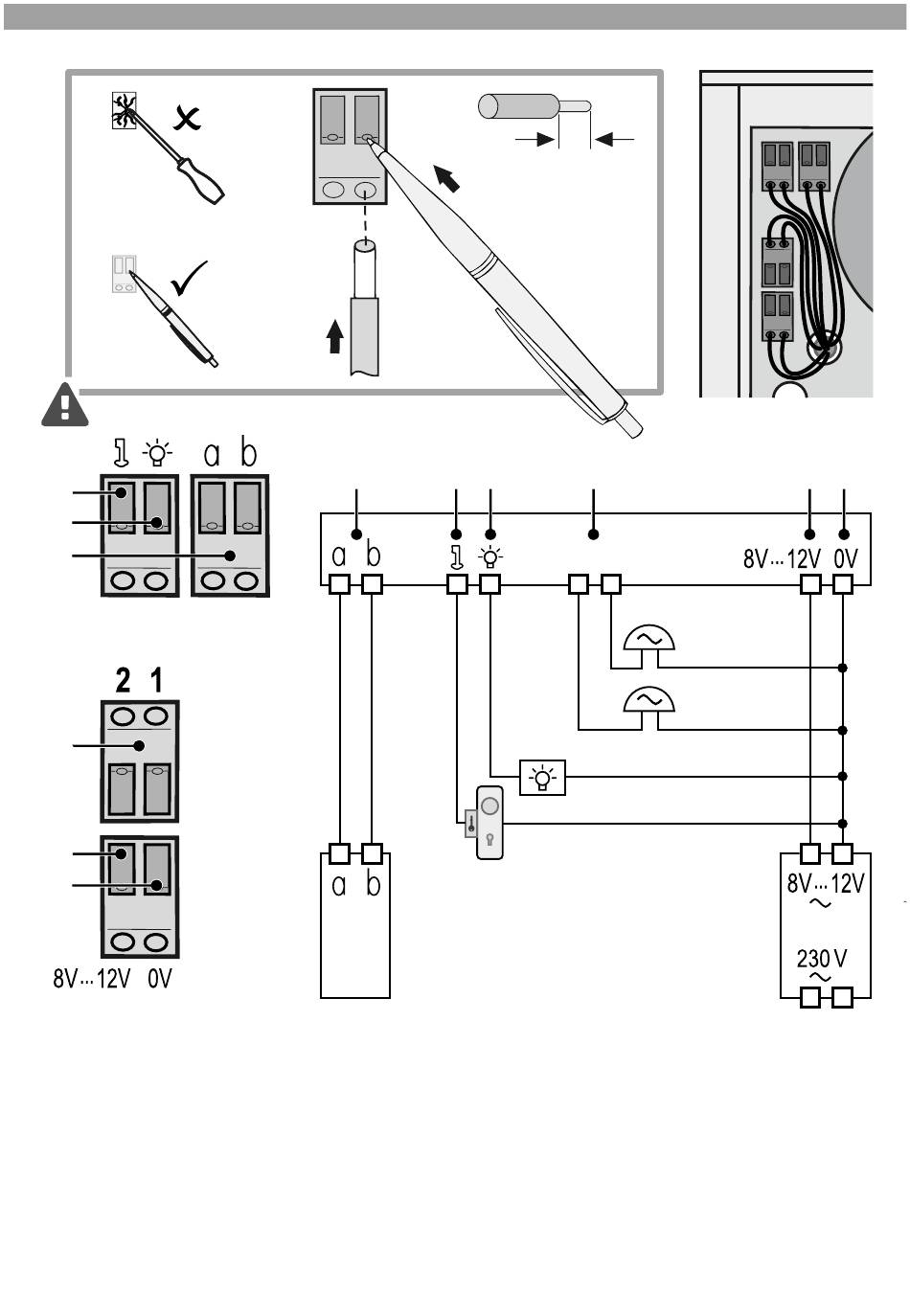

A4: Anschließen
P
Q
R
%
S
T
U
P Türöffnerausgang
Q Treppenhausautomatausgang
R a/b-Port zur TK-Anlage
S Klingelausgänge
T Versorgungsspannung aus dem Klingeltrafo
U Gemeinsamer Anschluss der Steuerausgänge und der Versorgungsspannung aus dem
Klingeltrafo (common)
R
P Q
7 – 9 mm
S
2
1
% %
T U
