Auerswald TFS-Dialog 210 Betriebsanleitung Seite 8

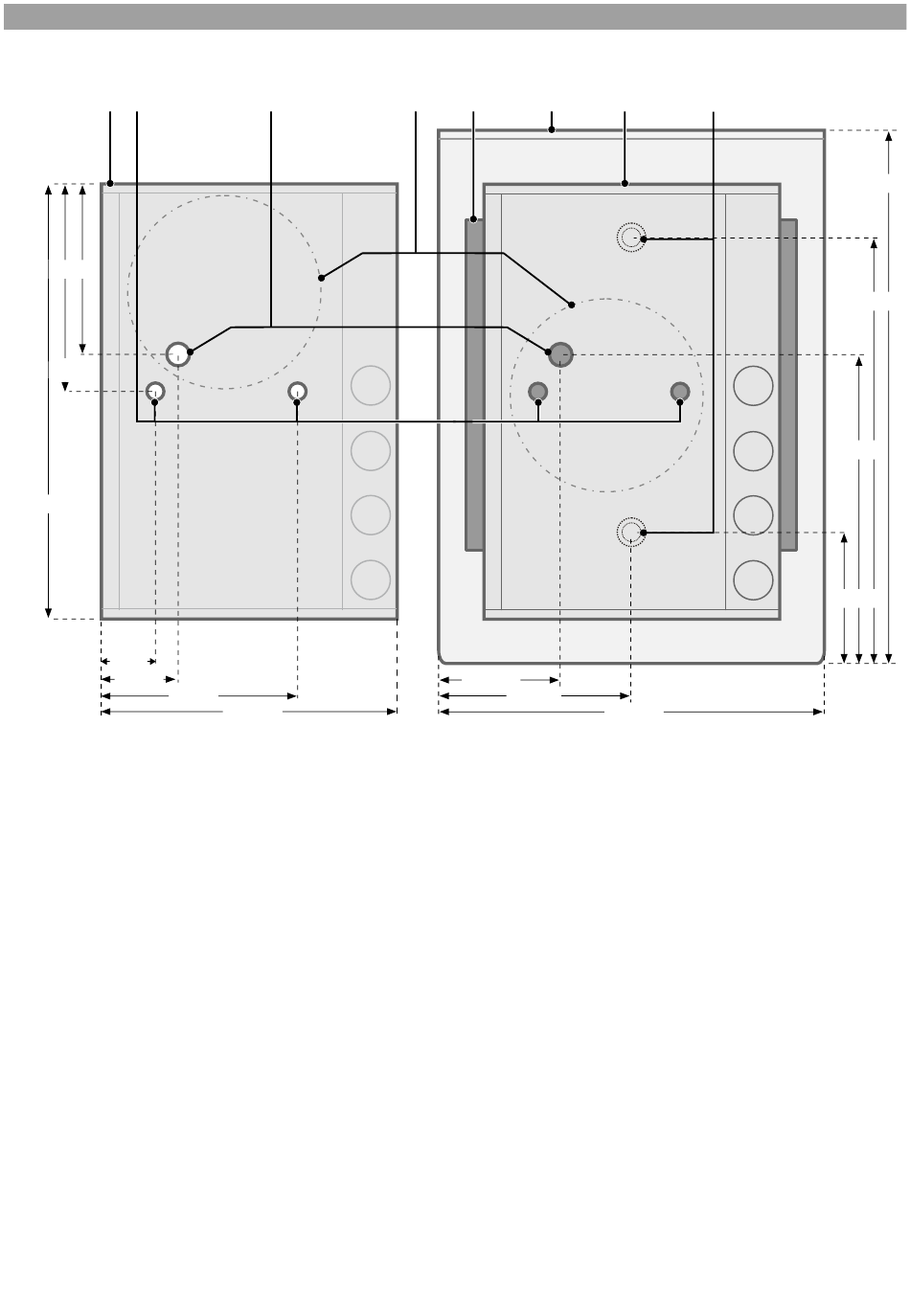

A3: Montage
I J
60 mm
73 mm
153 mm
19 mm
27 mm
69 mm
I Gehäuse TFS-Dialog 210
J Löcher zur Befestigung des TFS-Dialog 210
an der Wand (Bohrungen Ø 6 mm) oder am Wetterschutzdach
K Kabeldurchführung
L Unterputzdose für Kabelreserve (optional)
M Modulträger alter Auerswald-Türsysteme (falls vorhanden)
N Wetterschutzdach (Zubehör, optional)
O Löcher zur Befestigung des Wetterschutzdachs
an der Wand (Bohrungen Ø 5 mm) oder am Modulträger
K
104 mm
L M N
43 mm
68 mm
I O
136 mm
188 mm
150 mm
109 mm
46,5 mm
