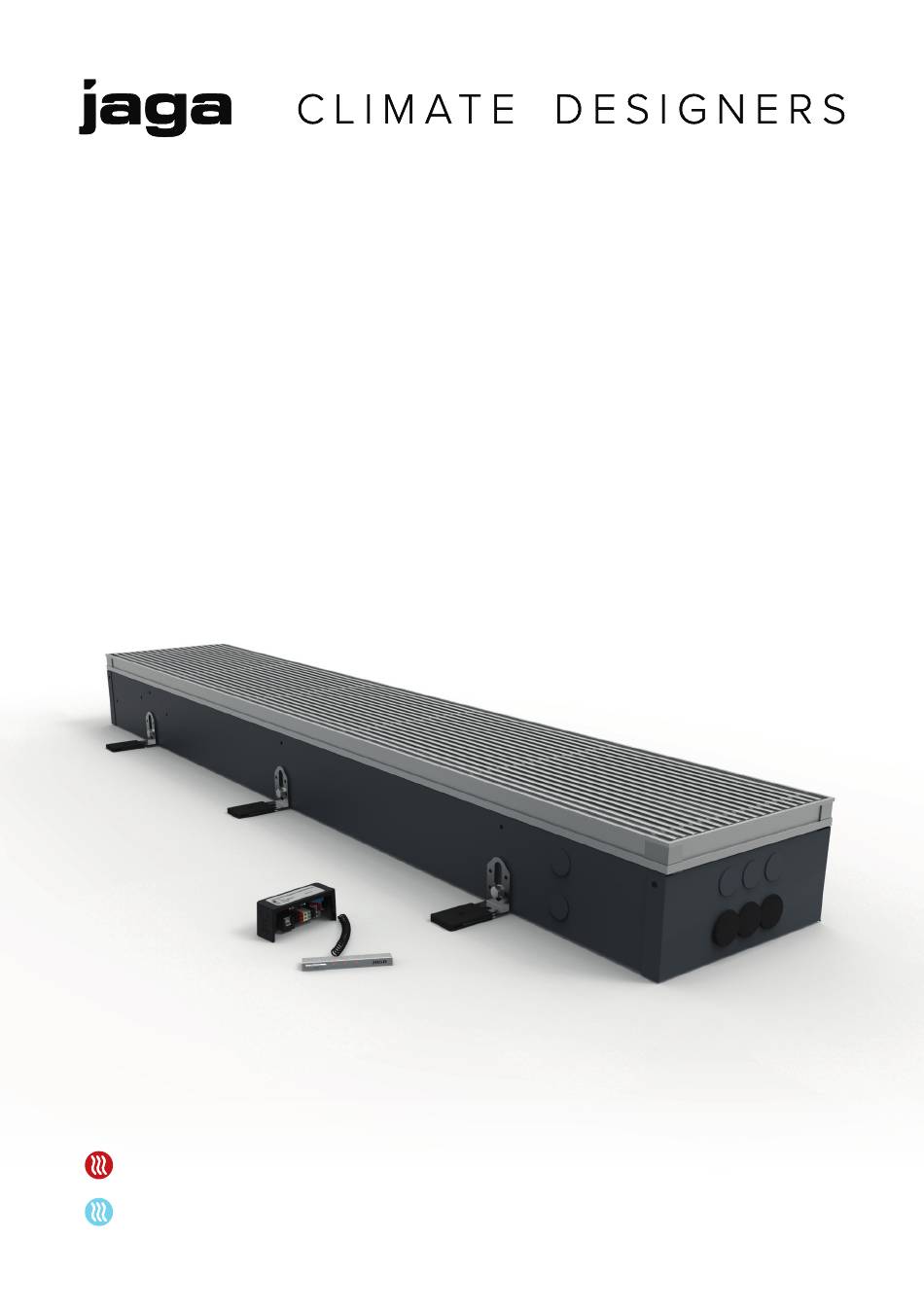

MINI CANAL HYBRID
INSTALLATIE- EN GEBRUIKERSHANDLEIDING
MANUEL D'INSTALLATION ET D'UTILISATION
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
INSTALLATION- AND OPERATIONS MANUAL
VERWARMEN / CHAUFFER / HEIZEN / HEATING
KOELEN / REFROIDIR / KÜHLEN / COOLING
Werbung
Verwandte Anleitungen für Jaga MINI CANAL HYBRID
Inhaltszusammenfassung für Jaga MINI CANAL HYBRID
- Seite 1 MINI CANAL HYBRID INSTALLATIE- EN GEBRUIKERSHANDLEIDING MANUEL D'INSTALLATION ET D'UTILISATION INSTALLATIONS- UND GEBRAUCHSANLEITUNG INSTALLATION- AND OPERATIONS MANUAL VERWARMEN / CHAUFFER / HEIZEN / HEATING KOELEN / REFROIDIR / KÜHLEN / COOLING...
- Seite 27 – Eigenmächtig vorgenommenen Veränderungen am Gerät. – Geräten, die so eingebaut sind, dass sie nicht leicht zugänglich sind. Dieses Gerät unterliegt den allgemeinen Garantiebedingungen von Jaga NV. Für allgemeine Sicherheitsinformationen, siehe: https://jaga.com/de/vorschriften/ JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 28 über Konvektion in den Raum geblasen. Es ist wichtig, dass das Kühlwasser im Gerät niemals kälter als der Taupunkt der Umgebungsluft ist, um Kondensation im Wärmetauscher zu vermeiden. Der Mini Canal Hybrid ist nicht mit einem Kondensatablauf ausgestattet. Das Auftreten von Kondensat bei zu niedriger Wassertemperatur schädigt das Gerät und die Umgebung des Geräts.
- Seite 29 0 - 4.5 cm 7690.04 4.5 - 10 cm 2.3. FREIRAUM Vorhänge bis zum Boden: Stellen Sie das Gerät in einem Abstand von mindestens 20 cm zum Fenster auf. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 30 Vorhänge bis zum Boden: Stellen Sie das Gerät in einem Schrauben, um Vibrationen und Geräusche auf dem Boden zu Abstand von mindestens 20 cm zum Fenster auf. vermeiden. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 31 Raum unter dem Gerät ausgefüllt werden. Auslassanschlüsse mit dem wasserseitigen System. Stellen Sie sicher, dass die Verbindungen luftdicht sind, verwenden Sie dazu ein Dichtungsmittel. Der Wärmetauscher ist mit einer Entlüftung ausgestattet. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 32 Schieben Sie den Kern in das Gehäuse Schrauben Sie die Kabelverschraubung Ziehen Sie die Kabelverschraubung mit und straffe es. ein. 2,4/4 Nm fest. Platziere die 2 Gehäuse zusammen. Ziehen Sie das Verbindungsteil fest. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 33 Randdämmstreifen versehen werden, um das Gerät vor Spann- ungsunterschieden zu schützen. Wenden Sie den letsten Schliff an. Legen Sie das Rost ein. 4. FUNKTION DPC.MD44 MANUELL WASSERTEMPERATURÜBERWACHUNG DPC.MD45 DPC.MD61 0 - 10V BMS WASSERTEMPERATURÜBERWACHUNG DPC.MD62 JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 34 (Tw > 18 ̊ C ). koelen 3” MODE MODE Nur mit Konfigurationscode DPC.MD45 Lüftergeschwindigkeit manuell erhöhen / senken: MODE MODE MODE Geschwindigkeit: 1 Geschwindigkeit: 2 Geschwindigkeit: 3 JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02 MODE MODE MODE...
- Seite 35 Das Gerät startet, sobald die Wassertemperatur > 28°C ist und ein 1-10V Steuersignal vorliegt. Nur mit Konfigurationscode DPC.MD62 Das Gerät startet, sobald die Wassertemperatur < 18°C ist und ein 1-10V Steuersignal vorliegt. Aktivierungsgeschwindigkeit in Abhängigkeit vom eingehenden Steuersignal. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 36 3. Herunterfahren einstellen: Drücken Sie die [+] Taste der Platine bis die rote LED 5x blinkt. Nach 30 Sekunden werden die neuen Einstellungen automatisch gespeichert und das Gerät kehrt in den ausgewählten Modus zurück. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 37 LED auf. Lassen Sie die Tasten los, sobald alle 3 LEDs blinken. 3. Der Controller schaltet wieder auf die werksseitigen Einstellungen, alle LEDs blinken 10 sek. lang. Warten Sie, bis alle LEDs erlöschen.. JAGA NV | MINI CANAL HYBRID | ANLEITUNG | 2024.10.07 | V.2.02...
- Seite 38 Betrieb, Fall des Gerätes, den Transport ohne Rücksicht auf die notwendigen Vorsichtsmaßnah- men. Dies gilt auch für Geräte die so eingebaut sind, dass sie nicht einfach zu erreichen sind. Jede Intervention von Jaga, die nicht durch die Garantie abgedeckt ist, soll an den After-Sales Techniker in bar bezahlt werden.
- Seite 51 NOTES JAGA NV | MINI CANAL HYBRID | MANUAL | 2024.10.07 | V.2.02...
