5.8 RGB-LED STEUERUNG
Im achten und letzten Projekt unserer Elektronik-Reihe widmen wir uns der Farbsteuerung der RGB-LEDs mittels der integrierten Buttons am Explorer
Board. RGB-LEDs sind besondere Leuchtdioden, die Rot, Grün und Blau (RGB) Licht kombinieren, um eine breite Palette von Farben darzustellen. Durch das
individuelle Einstellen der Intensität jeder Farbkomponente können wir fast jede Farbe erzeugen.
In diesem Projekt schließen wir die RGB-LED an das Breadboard an und nutzen die vorhandenen Buttons, um die Farben der LED zu steuern. Jeder Button
ist einer Farbe (Rot, Grün, Blau) zugeordnet.
RGB LED: Eine RGB-LED kombiniert Rot, Grün und Blau in einem einzigen Lichtpunkt. Durch Verändern
der Helligkeit jeder der drei Farben können fast alle Farben erzeugt werden. Dies geschieht durch
Pulsweitenmodulation (PWM), welche die Intensität jeder Farbe steuert. So ermöglichen RGB-LEDs mit nur drei
Farben ein breites Farbspektrum, ideal für bunte Beleuchtungsprojekte.

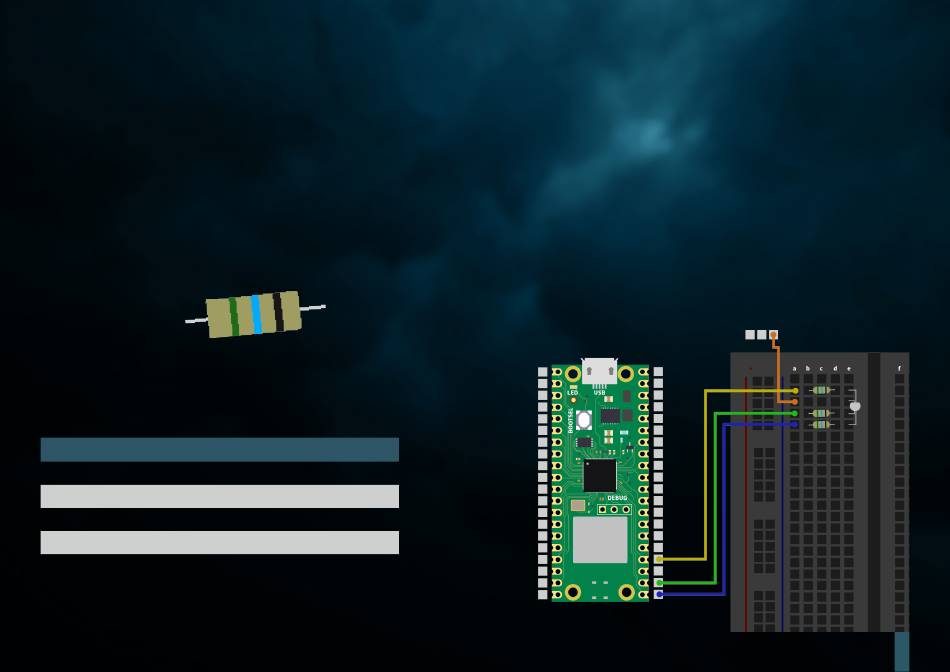

Schließen Sie zunächst die RGB-LED wie folgt an das Breadboard an. Beachten Sie unbedingt, dass auch hier
jeder der drei Farbkanäle einen Vorwiderstand benötigt. Sie sollten hier den 56 Ω Widerstand (Grün-Blau-
Schwarz) verwenden.
RASPBERRY PI PICO
GP18
GND
GP17
GP16
ACHTUNG! Für dieses Projekt ist es notwendig, den Schalter für
das TFT auf OFF und für die BUTTONS auf ON zu stellen.
RGB-LED
Erster Pin
Zweiter Pin
Dritter Pin
Vierter Pin
34
