5.4 SELBSTGEBAUTER SUMMER
Im vierten Projekt unseres Elektronikabenteuers mit dem Explorer Set dreht sich alles um den Klang! Wir tauchen ein in die Welt der akustischen Signale,
indem wir eine eigene Buzzer-Schaltung erstellen. Dieses Projekt bietet Ihnen nicht nur die Möglichkeit, die Grundlagen der Schaltkreiserstellung zu
verstehen, sondern auch zu lernen, wie man mit einfachen Mitteln hörbare Signale erzeugt. Durch die Verwendung von Krokodilklemmen wird der Aufbau
besonders benutzerfreundlich und zugänglich, auch für diejenigen, die noch am Anfang ihrer Elektronikreise stehen.
Zuerst verbinden wir den Buzzer sorgfältig mit dem Explorer Board, indem wir Krokodilklemmen nutzen. Diese
Klemmen sind ideal für schnelle und flexible Verbindungen, ohne dass Lötarbeiten notwendig sind. Der Buzzer,
ein kleines Bauteil, das in der Lage ist, Töne zu erzeugen, wird zum Mittelpunkt unseres Projekts. Durch das
Anlegen von Strom vibriert der Buzzer und erzeugt so einen Ton.

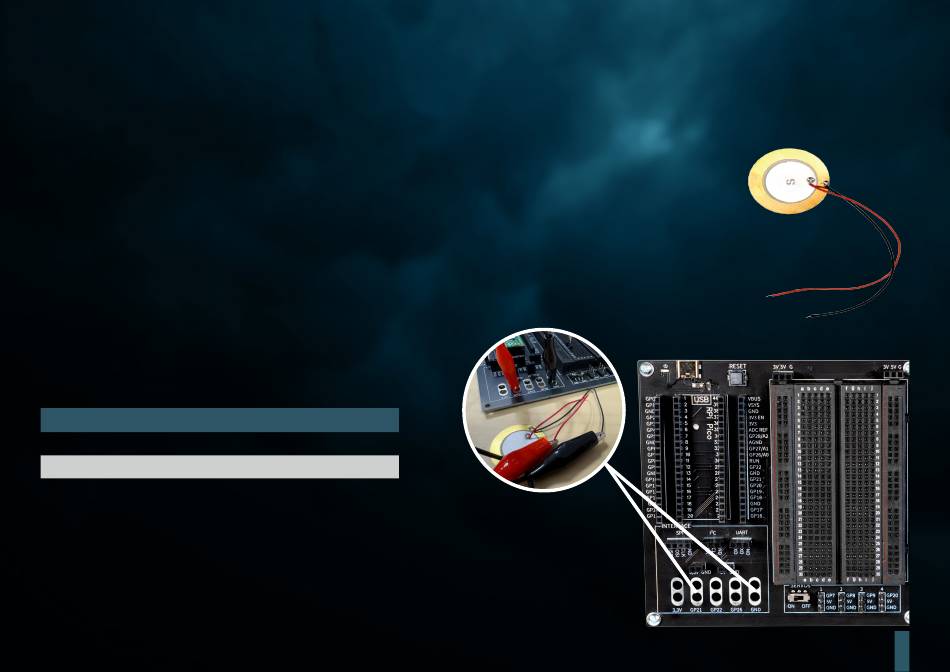

Verbinden Sie zunächst eine Krokodilklemme mit dem GP21 Krokodilklemmen-Anschluss auf Ihrem
Explorer Board. Das andere Ende der Krokodilklemme klemmen Sie an das rote Summerkabel. Eine weitere
Krokodilklemme verbinden Sie mit dem GND Krokodilklemmen-Anschluss auf Ihrem Explorer Board. Das
andere Ende der Klemme klemmen Sie an das schwarze Summerkabel.
RASPBERRY PI PICO
GP21
GND
ACHTUNG! Für dieses Projekt ist es notwendig, den Schalter für
die BUTTONS auf ON zu stellen.
SUMMER
Rotes Kabel
Schwarzes Kabel
25
