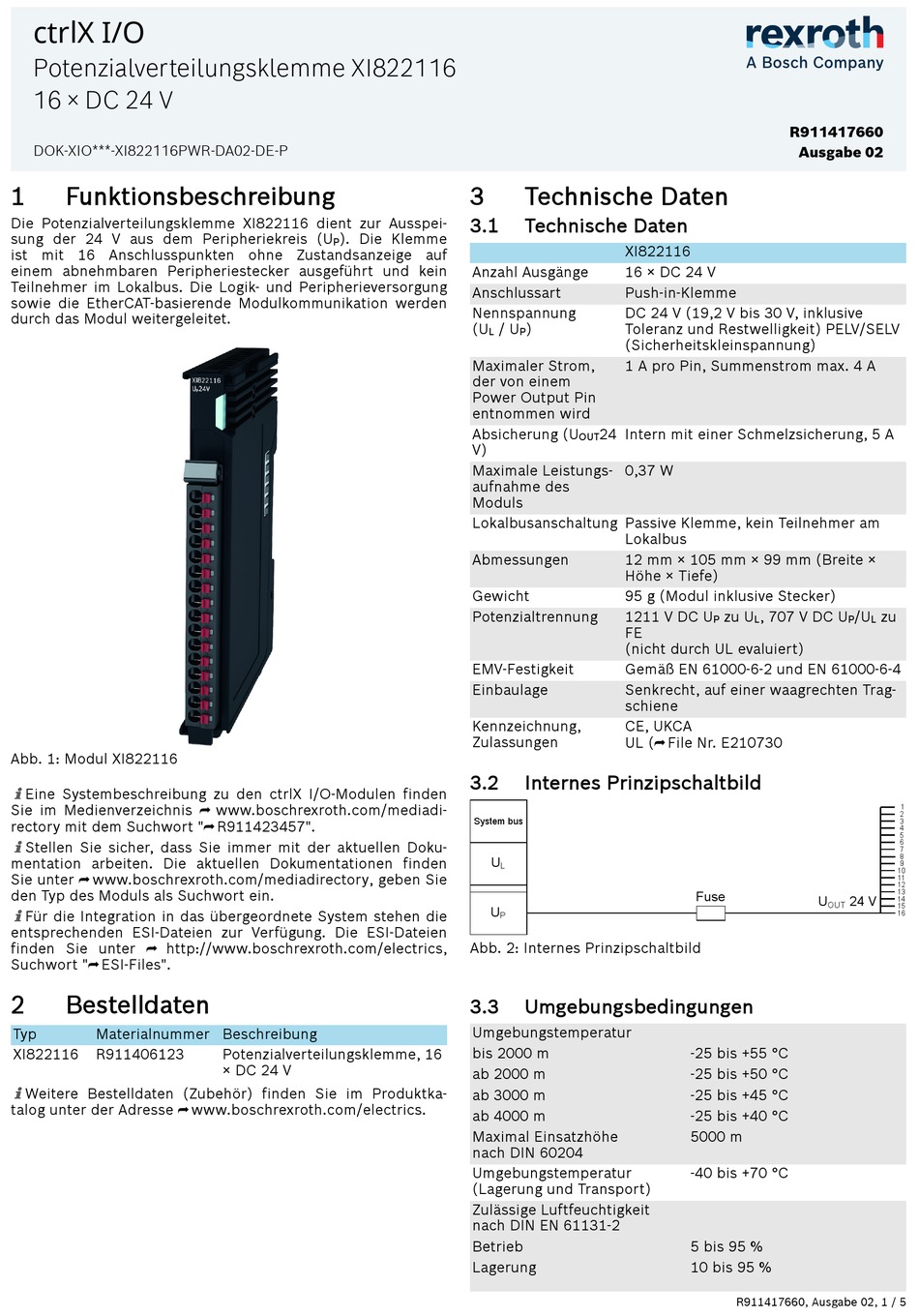

Bosch Rexroth ctrlX I/O XI822116 Kurzanleitung

ctrlX I/O
Potenzialverteilungsklemme XI822116
16 × DC 24 V
DOK-XIO***-XI822116PWR-DA02-DE-P
1 Funktionsbeschreibung
Die Potenzialverteilungsklemme XI822116 dient zur Ausspei-
sung der 24 V aus dem Peripheriekreis (U
ist mit 16 Anschlusspunkten ohne Zustandsanzeige auf
einem abnehmbaren Peripheriestecker ausgeführt und kein
Teilnehmer im Lokalbus. Die Logik- und Peripherieversorgung
sowie die EtherCAT-basierende Modulkommunikation werden
durch das Modul weitergeleitet.
Abb. 1: Modul XI822116
Eine Systembeschreibung zu den ctrlX I/O-Modulen finden
Sie im Medienverzeichnis ⮫ www.boschrexroth.com/mediadi-
rectory mit dem Suchwort "⮫ R911423457".
Stellen Sie sicher, dass Sie immer mit der aktuellen Doku-
mentation arbeiten. Die aktuellen Dokumentationen finden
Sie unter ⮫ www.boschrexroth.com/mediadirectory, geben Sie
den Typ des Moduls als Suchwort ein.
Für die Integration in das übergeordnete System stehen die
entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien
finden Sie unter ⮫ http://www.boschrexroth.com/electrics,
Suchwort "⮫ ESI-Files".
2 Bestelldaten
Typ Materialnummer Beschreibung
XI822116 R911406123
Weitere Bestelldaten (Zubehör) finden Sie im Produktka-
talog unter der Adresse ⮫ www.boschrexroth.com/electrics.
). Die Klemme
P
Potenzialverteilungsklemme, 16
× DC 24 V
3 Technische Daten
3.1 Technische Daten
XI822116
16 × DC 24 V
Anzahl Ausgänge
Anschlussart Push-in-Klemme
Nennspannung DC 24 V (19,2 V bis 30 V, inklusive
(U / U ) Toleranz und Restwelligkeit) PELV/SELV
L P
(Sicherheitskleinspannung)
Maximaler Strom, 1 A pro Pin, Summenstrom max. 4 A
der von einem
Power Output Pin
entnommen wird
Absicherung (U 24 Intern mit einer Schmelzsicherung, 5 A
OUT
V)
Maximale Leistungs- 0,37 W
aufnahme des
Moduls
Lokalbusanschaltung Passive Klemme, kein Teilnehmer am
Lokalbus
12 mm × 105 mm × 99 mm (Breite ×
Abmessungen
Höhe × Tiefe)
Gewicht 95 g (Modul inklusive Stecker)
Potenzialtrennung 1211 V DC U
FE
(nicht durch UL evaluiert)
EMV-Festigkeit Gemäß EN 61000-6-2 und EN 61000-6-4
Einbaulage Senkrecht, auf einer waagrechten Trag-
schiene
Kennzeichnung, CE, UKCA
Zulassungen
UL (⮫ File Nr. E210730
3.2 Internes Prinzipschaltbild
System bus
U
L
U
P
Abb. 2: Internes Prinzipschaltbild
3.3 Umgebungsbedingungen
Umgebungstemperatur
bis 2000 m
ab 2000 m
ab 3000 m
ab 4000 m
Maximal Einsatzhöhe
nach DIN 60204
Umgebungstemperatur
(Lagerung und Transport)
Zulässige Luftfeuchtigkeit
nach DIN EN 61131-2
Betrieb
Lagerung
R911417660
Ausgabe 02
zu U , 707 V DC U /U
P L P
Fuse
U 24 V
OUT
-25 bis +55 °C
-25 bis +50 °C
-25 bis +45 °C
-25 bis +40 °C
5000 m
-40 bis +70 °C
5 bis 95 %
10 bis 95 %
R911417660, Ausgabe 02, 1 / 5
