5 Montage
Vor Ein- und Ausbau des Gerätes: Sicherstellen, dass die Anlage druckfrei
ist�
► Gerät in einen Prozessanschluss G¼ einsetzen�
► Fest anziehen�
Empfohlenes Anzugsdrehmoment: 25 bis 35 Nm
6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden�
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung
elektrotechnischer Anlagen�
Spannungsversorgung nach EN 50178, SELV, PELV�
► Anlage spannungsfrei schalten�

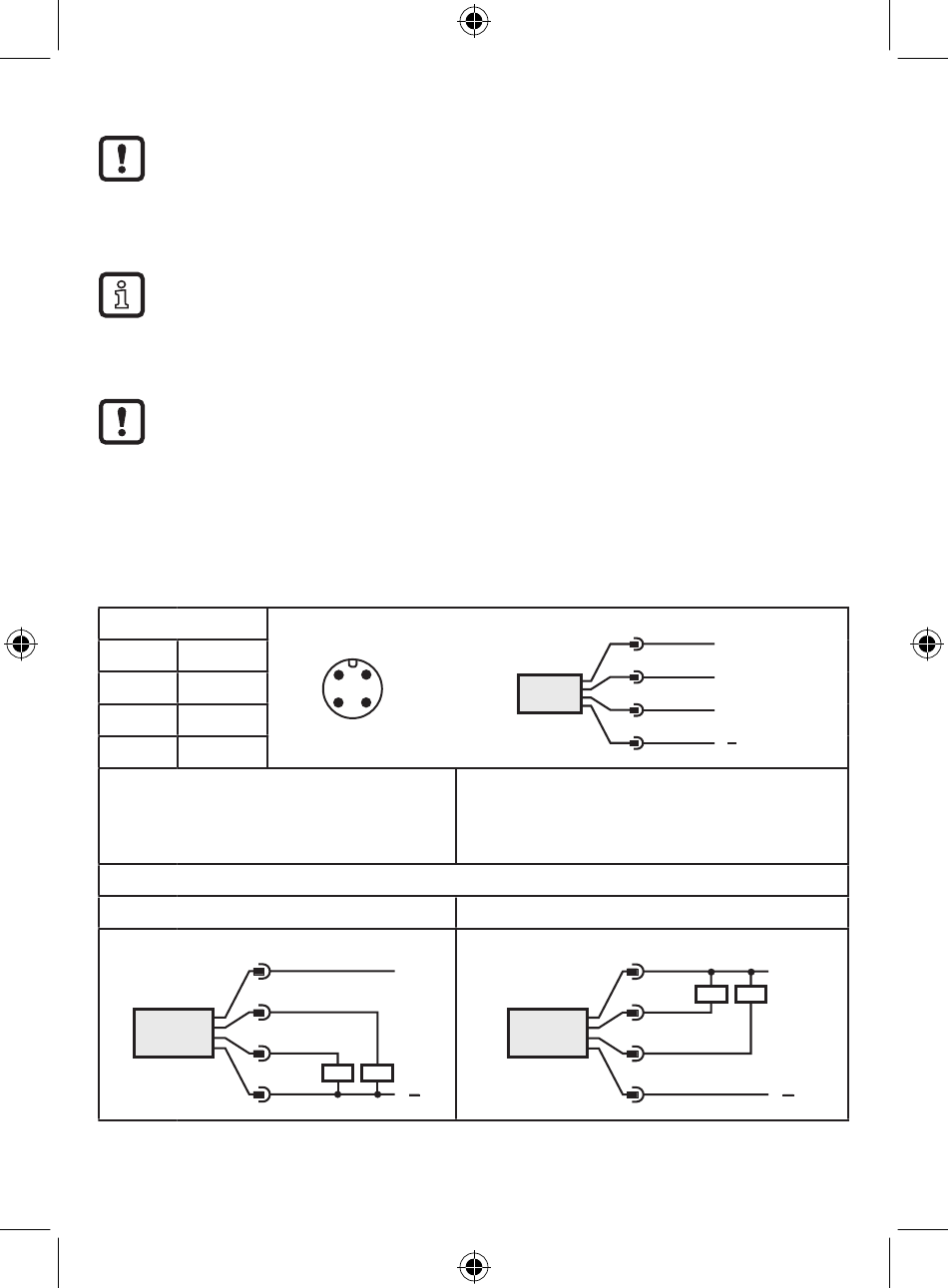

► Gerät folgendermaßen anschließen:
Adernfarben
BK
schwarz
BN
braun
BU
blau
WH
weiß
2 x p-schaltend
1
2
4
2: OUT2
3
4: OUT1
8
2
1
3
4
Beispielbeschaltungen
BN
L +
WH
BK
BU
L
1
2
4
3
OUT1: Schaltausgang oder IO-Link
OUT2: Schaltausgang
Farbkennzeichnung nach DIN EN 60947-5-2
2 x n-schaltend
1
2
4
2: OUT2
3
4: OUT1
BN
L +
WH
OUT2
BK
OUT1
BU
L
BN
L +
WH
BK
BU
L
