(10)
(2)
(7)
(8)
(9)
(10)

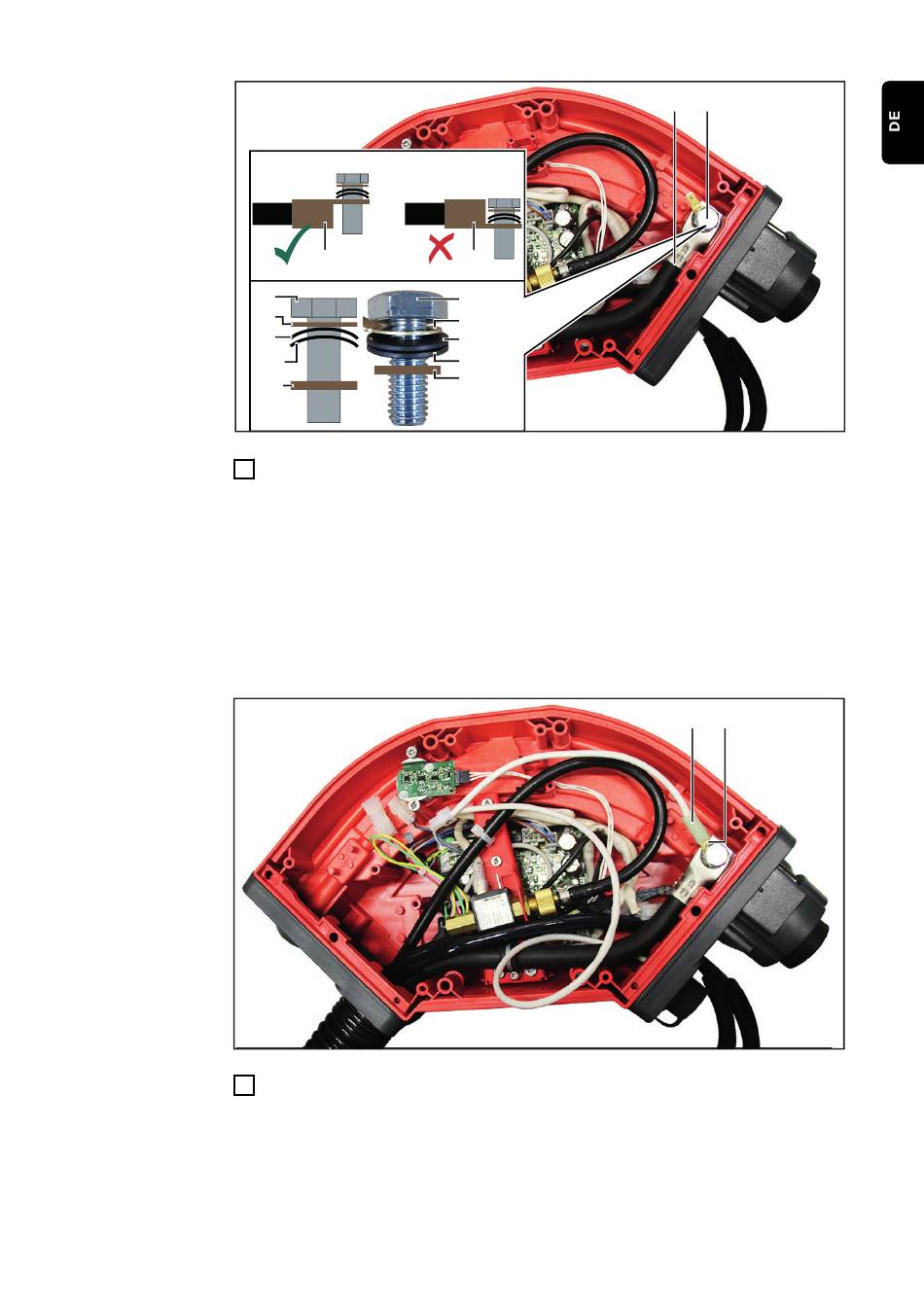

Das Stromkabel (3) wie dargestellt festschrauben:
9
= Schraube (2)
1.
-
Sechskant-Schraube bei der rechten Gerätevariante
-
Innensechskant-Schraube bei der linken Gerätevariante
2.
= Flachsteckzunge (7)
3.
= Tellerfeder (8) + (9)
-
sicherstellen, dass die Tellerfedern wie dargestellt montiert werden
(siehe Detail)
4.
= Kabelschuh (10) des Stromkabels (3)
-
sicherstellen, dass der Kabelschuh (10) wie dargestellt montiert wird
(siehe Detail)
-
Anzugsmoment der Schraube (2) = 25 Nm (18.44 ft·lb)
Das Kabel (11) vom Sense Lead Stecker an der Flachsteckzunge (7) anste-
10
cken
(10)
(2)
(7)
(8)
(9)
(10)
(3)
(2)
(11) (7)
9
