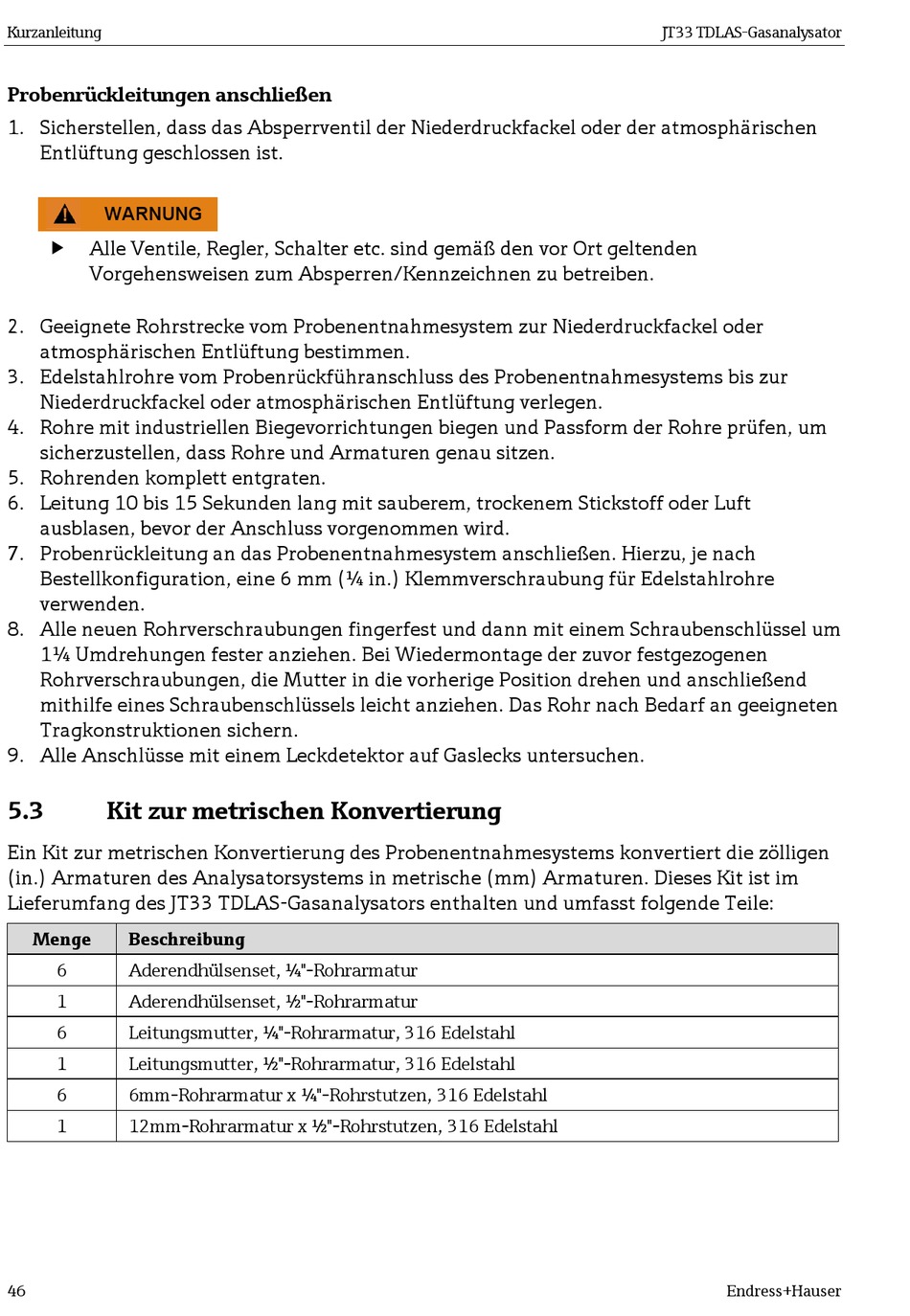

Kurzanleitung
Probenrückleitungen anschließen
1. Sicherstellen, dass das Absperrventil der Niederdruckfackel oder der atmosphärischen
Entlüftung geschlossen ist.
WARNUNG
Alle Ventile, Regler, Schalter etc. sind gemäß den vor Ort geltenden

Vorgehensweisen zum Absperren/Kennzeichnen zu betreiben.
2. Geeignete Rohrstrecke vom Probenentnahmesystem zur Niederdruckfackel oder
atmosphärischen Entlüftung bestimmen.
3. Edelstahlrohre vom Probenrückführanschluss des Probenentnahmesystems bis zur
Niederdruckfackel oder atmosphärischen Entlüftung verlegen.
4. Rohre mit industriellen Biegevorrichtungen biegen und Passform der Rohre prüfen, um
sicherzustellen, dass Rohre und Armaturen genau sitzen.
5. Rohrenden komplett entgraten.
6. Leitung 10 bis 15 Sekunden lang mit sauberem, trockenem Stickstoff oder Luft
ausblasen, bevor der Anschluss vorgenommen wird.
7. Probenrückleitung an das Probenentnahmesystem anschließen. Hierzu, je nach
Bestellkonfiguration, eine 6 mm (¼ in.) Klemmverschraubung für Edelstahlrohre
verwenden.
8. Alle neuen Rohrverschraubungen fingerfest und dann mit einem Schraubenschlüssel um
1¼ Umdrehungen fester anziehen. Bei Wiedermontage der zuvor festgezogenen
Rohrverschraubungen, die Mutter in die vorherige Position drehen und anschließend
mithilfe eines Schraubenschlüssels leicht anziehen. Das Rohr nach Bedarf an geeigneten
Tragkonstruktionen sichern.
9. Alle Anschlüsse mit einem Leckdetektor auf Gaslecks untersuchen.
5.3 Kit zur metrischen Konvertierung
Ein Kit zur metrischen Konvertierung des Probenentnahmesystems konvertiert die zölligen
(in.) Armaturen des Analysatorsystems in metrische (mm) Armaturen. Dieses Kit ist im
Lieferumfang des JT33 TDLAS-Gasanalysators enthalten und umfasst folgende Teile:
Menge Beschreibung
6 Aderendhülsenset, ¼"-Rohrarmatur
1 Aderendhülsenset, ½"-Rohrarmatur
6 Leitungsmutter, ¼"-Rohrarmatur, 316 Edelstahl
1 Leitungsmutter, ½"-Rohrarmatur, 316 Edelstahl
6 6mm-Rohrarmatur x ¼"-Rohrstutzen, 316 Edelstahl
1 12mm-Rohrarmatur x ½"-Rohrstutzen, 316 Edelstahl
