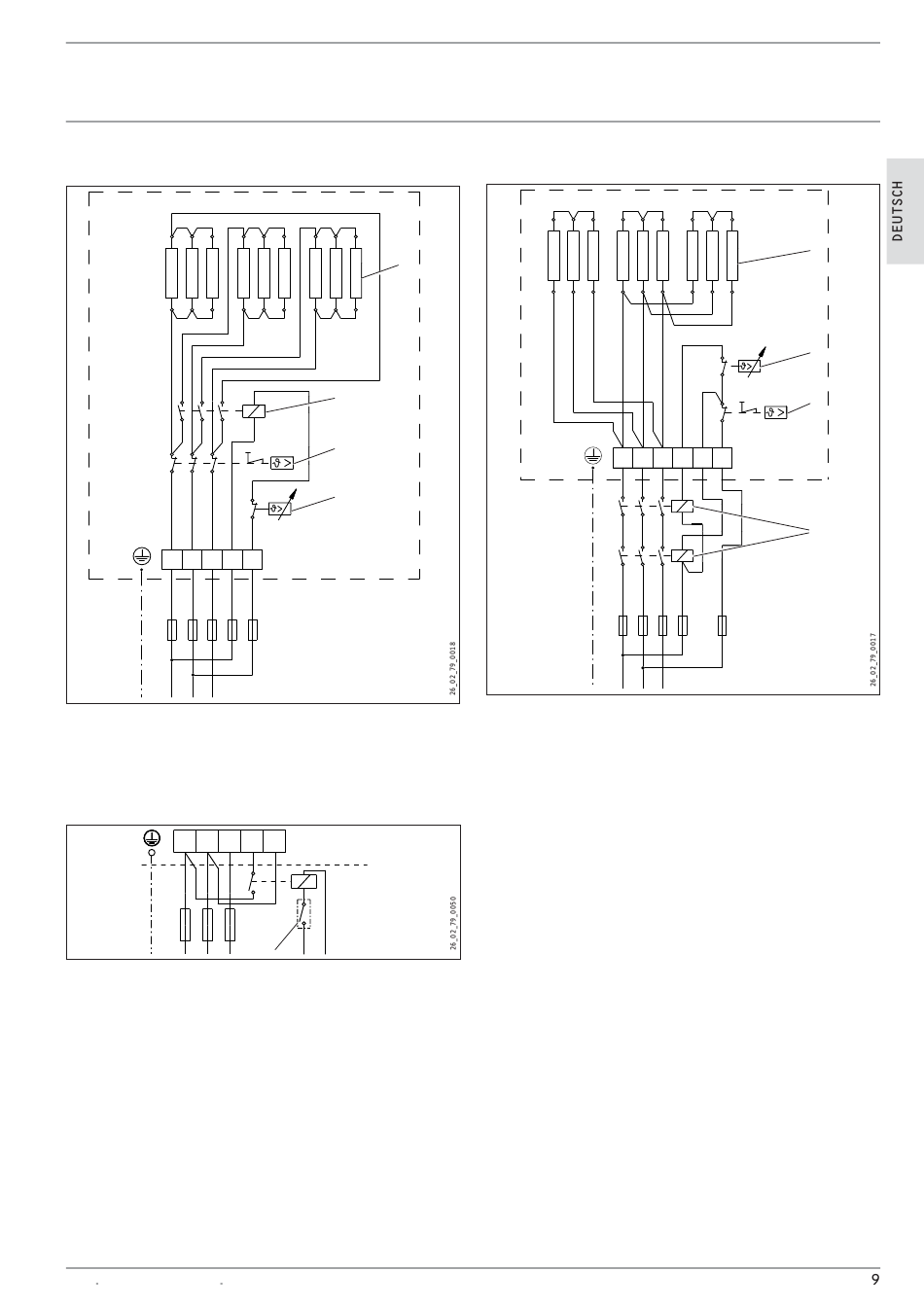

27 kW, 3/PE ~ 400 V
/ / /
1 Heizkörper 3 kW
2 Schaltschütz
3 Sicherheits-Temperaturbegrenzer
4 Temperaturregler
Anschlussbeispiel Einkreisbetrieb mit EVU-Kontakt
/ / /
1 EVU-Kontakt, vom Fachhandwerker montiert
qqq Z`. <é<`VHC HB
1
2
3
4


1
36 kW, 3/PE ~ 400 V
/ / /
1 Heizkörper 4 kW
2 Temperaturregler
3 Sicherheits-Temperaturbegrenzer
4 Schaltschütze*, vom Fachhandwerker montiert
* Bei dem Anschließen der Schaltschütze beachten Sie bitte
folgende Hinweise. Wird das Gerät mit einer EVU-Steuerung
betrieben, müssen Sie den EVU-Kontakt zwischen den
Schaltschützen installieren. Die vom Fachhandwerker au-
ßerhalb des Schaltraums montierten Schaltschütze müssen
unabhängig voneinander jeweils vom Temperaturregler und
vom Sicherheits-Temperaturbegrenzer geschaltet werden.
1
2
3

4
