МОНТАЖ
МОНТАЖ
10. Монтаж
Следует ознакомиться!
Для установки прибора емкость должна быть
оснащена контрфланцем (см. главу «Описание
прибора / Специальные принадлежности»).
Прибор разрешается устанавливать только горизонтально
»
и кабельный ввод должен быть направлен вниз.
Устанавливайте прибор только с параллельно
»
выровненными нагревательными элементами и защитной
трубой. При необходимости подровняйте детали.
Соблюдайте при монтаже необходимые моменты затяжек
»
(см. главу «Технические характеристики / Технические
характеристики»).
10.1.1 Подключение к источнику питания
Опасно для жизни! Высокое напряжение!
Все работы по установлению электрических
со е д и н е н и й и м о н т а ж у н е о бхо д и м о
производить в соответствии с инструкцией.
Опасно для жизни! Высокое напряжение!
Подключение к электросети должно быть
в неразъемном исполнении. Прибор должен
расцепляться с сетью с помощью разделяющего
участка размером не менее 3 мм на каждом полюсе.
Опасность повреждения!
!
Следует учитывать данные на заводской
табличке. Напряжение сети должно совпадать
с указанным на табличке.
Подключение к проводу заземления.
Прибор должен быть подключен к проводу
заземления.
Снимите крышку распределительного отсека.
»
Подготовьте соединительный кабель и пропустите его через
»
кабельный ввод в распределительный отсек. Выберите
мощность прибора в соответствии с сечением провода.
Подк лючите нужную мощность в соответствии
»
с примерами соединений (см. главу «Технические
характеристики / Электрические схемы и соединения»).
Установите крышку распределительного устройства.
»
Модель прибора с двухконтурным режимом
Пометьте шариковой ручкой выбранную присоединяемую
»
мощность и напряжение на заводской табличке.
Соединение с контакторами, установленными
специалистом
Необходимая коммутационная способность контакторов:
Характеристики контакторов I e AC/70 °C (термический
установившийся ток при омической нагрузке и температуре
окружающей среды до 70 °C)
Подпишите контакторы в соответствии с их функцией.
»
После подключения проверьте бесперебойную работу
»
контакторов.
54 | FCR
11. Первый ввод в эксплуатацию
Заполните установку водой.
»
Опасность повреждения!
!
При работе всухую регулятор температуры
выходит из строя и подлежит замене. После
этого защитный регулятор температуры
необходимо сбросить.

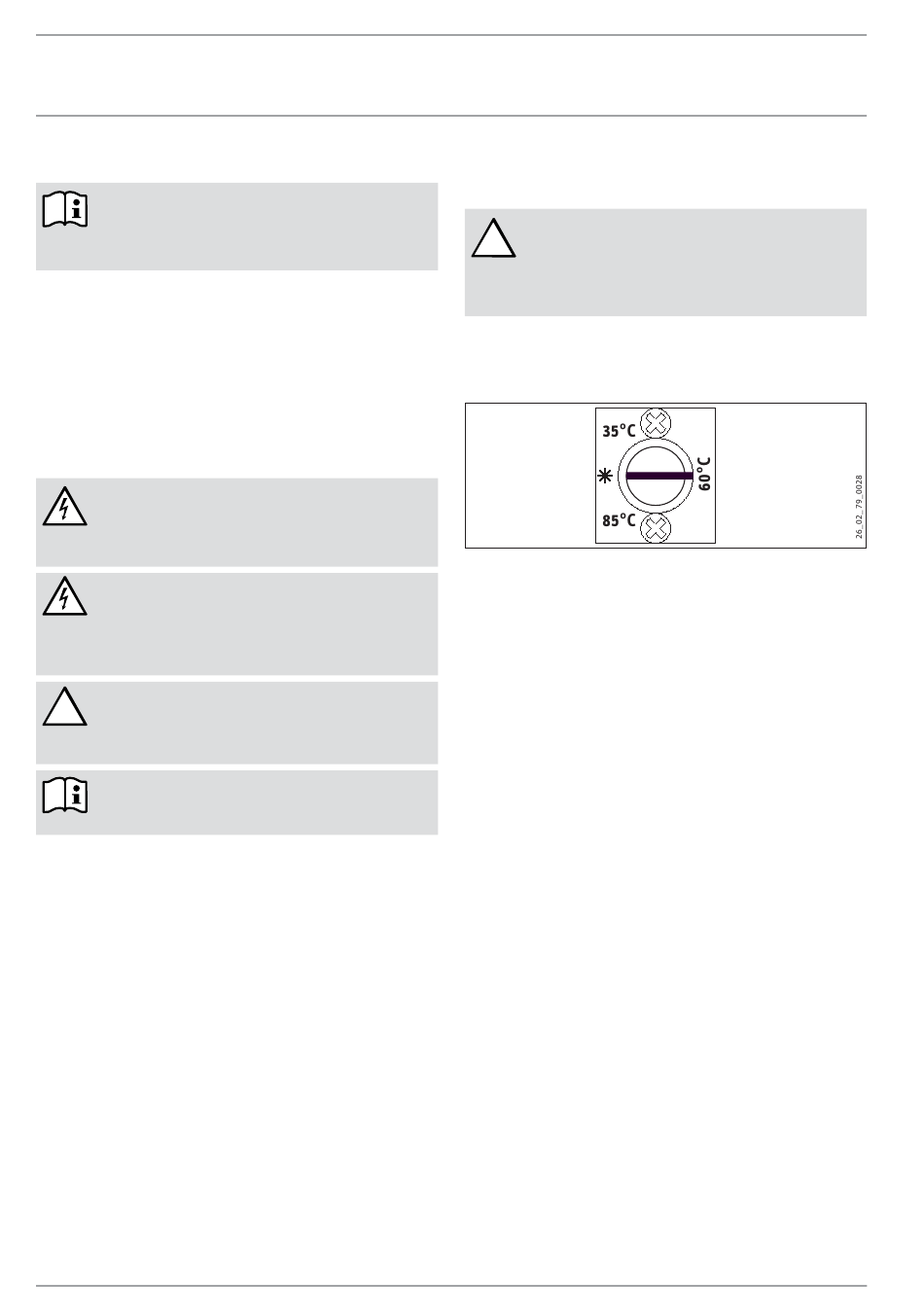

11.1 Установка температуры
Модель прибора с регулятором температуры
в распределительном отсеке
11.2 Настройка ограничителя температуры
Модель прибора с регулятором температуры снаружи
Ограничение температуры регулируется под регулятором
температуры. В соответствии с заводской установкой
температура прибора ограничена до 60 °C.
Установите регулятор температуры на уровень холодно
»
(•) и отключите прибор от электрической сети.
Снимите рег улятор температ уры и крышк у
»
распределительного отсека.
Выкрутите снаружи оба винта и снимите регулятор
»
температуры через низ.
При снятии ограничительного диска с оси регулятора
»
температуры возможна установка максимальной
температуры.
Вновь закрепите регулятор температуры и вставьте
»
регулятор температуры и крышку распределительного
отсека.
