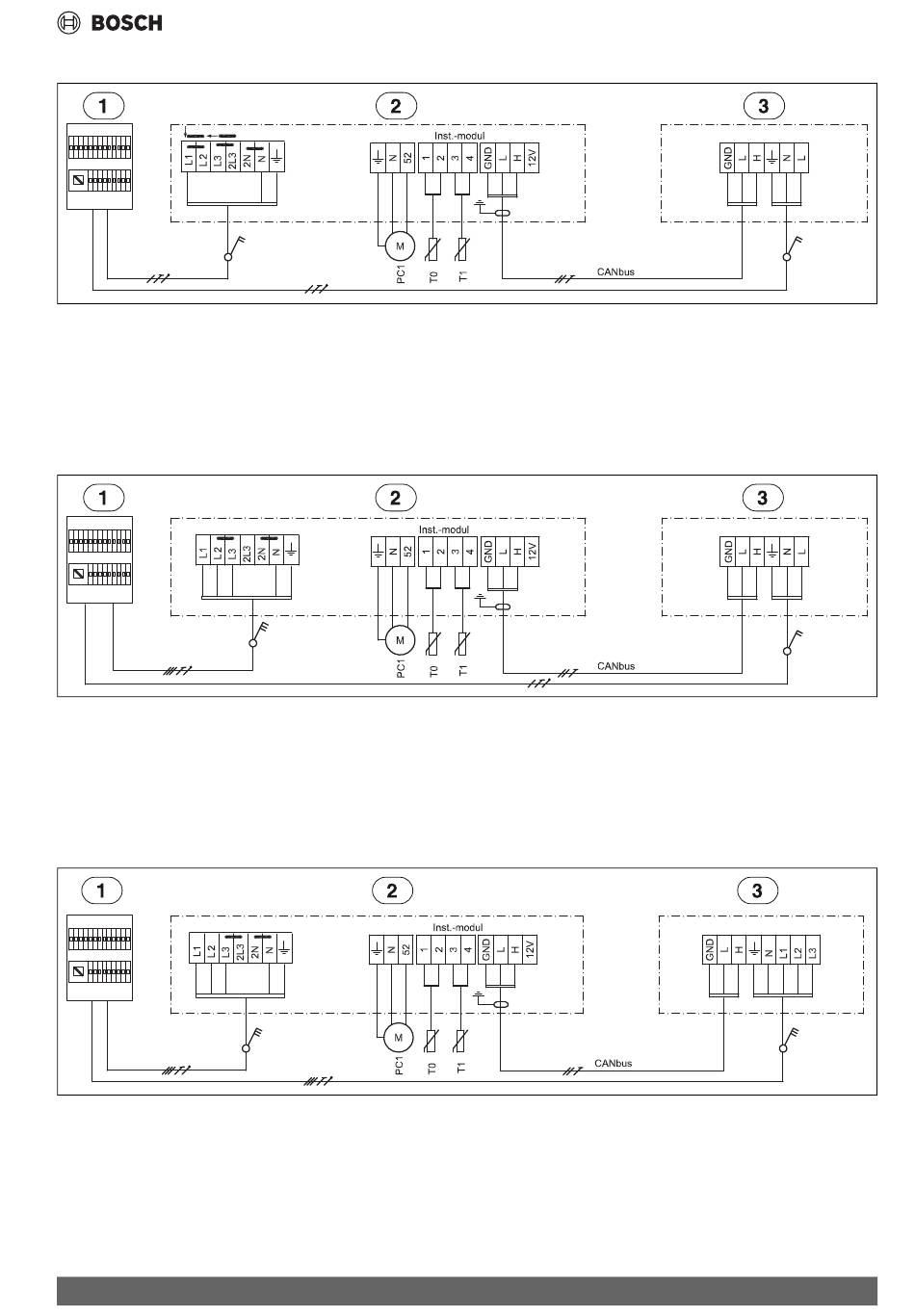

11.4.3 Schaltplan für 9 kW 230 V~elektrischen Zuheizer, CS3400iAWS 12-14 OR-S 230 V~

Bild 37 Schaltplan 9 kW 230 V~

[1]

Hauptverteiler

[2]

Inneneinheit 9 kW, 230 V~

[3]

Außeneinheit 230 V~

[PC1] Heizungsumwälzpumpe

[T0] Vorlauftemperaturfühler

[T1] Außentemperaturfühler

11.4.4 Schaltplan für 9 kW 3 N~ elektrischen Zuheizer, CS3400iAWS 12-14 OR-S 230 V~

Bild 38 Schaltplan 9 kW 400 V 3 N~

[1]

Hauptverteiler

[2]

Inneneinheit 9 kW, 400 V 3 N~

[3]

Außeneinheit 230 V~

[PC1] Heizungsumwälzpumpe

[T0] Vorlauftemperaturfühler

[T1] Außentemperaturfühler

11.4.5 Schaltplan für 9 kW 400 V 3 N~ elektrischen Zuheizer, CS3400iAWS 10-14 OR-T 400 V 3 N~

Bild 39 Schaltplan 9 kW 400 V 3N ~

[1]

Hauptverteiler

[2]

Inneneinheit 9 kW, 400 V 3 N~

[3]

Außeneinheit 400 V 3 N~

[PC1] Heizungsumwälzpumpe

[T0] Vorlauftemperaturfühler

[T1] Außentemperaturfühler

Compress 3400i AWS – 6721827936 (2024/08)

Technische Daten

0010036831-003

0010036832-003

0010036833-004
