Technische Daten

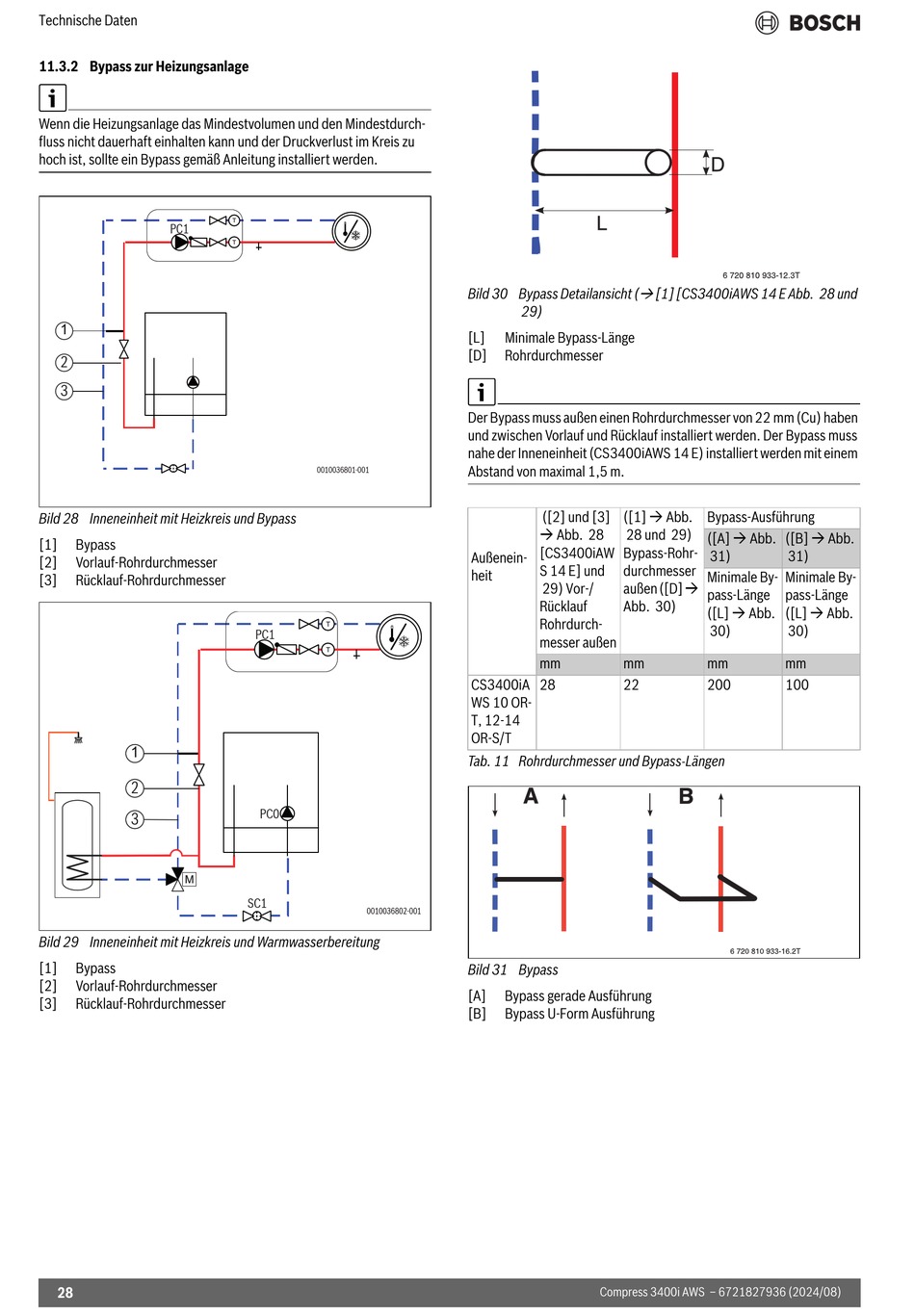

11.3.2 Bypass zur Heizungsanlage
Wenn die Heizungsanlage das Mindestvolumen und den Mindestdurch-
fluss nicht dauerhaft einhalten kann und der Druckverlust im Kreis zu
hoch ist, sollte ein Bypass gemäß Anleitung installiert werden.
PC1
1
2
3
Bild 28 Inneneinheit mit Heizkreis und Bypass
[1] Bypass
[2] Vorlauf-Rohrdurchmesser
[3] Rücklauf-Rohrdurchmesser
1
2
3
Bild 29 Inneneinheit mit Heizkreis und Warmwasserbereitung
[1] Bypass
[2] Vorlauf-Rohrdurchmesser
[3] Rücklauf-Rohrdurchmesser
28
T
T
0010036801-001
PC1
PC0
SC1
0010036802-001

Bild 30 Bypass Detailansicht (
29)
[L] Minimale Bypass-Länge
[D] Rohrdurchmesser
Der Bypass muss außen einen Rohrdurchmesser von 22 mm (Cu) haben
und zwischen Vorlauf und Rücklauf installiert werden. Der Bypass muss
nahe der Inneneinheit (CS3400iAWS 14 E) installiert werden mit einem
Abstand von maximal 1,5 m.
([2] und [3]
([1]  Abb.
 Abb. 28 28 und 29)
[CS3400iAW Bypass-Rohr-
Außenein-
S 14 E] und durchmesser
heit
29) Vor-/ außen ([D] 
Rücklauf Abb. 30)
Rohrdurch-
messer außen
mm mm
CS3400iA 28 22
WS 10 OR-
T, 12-14
OR-S/T
Tab. 11 Rohrdurchmesser und Bypass-Längen
Bild 31 Bypass
[A] Bypass gerade Ausführung
[B] Bypass U-Form Ausführung
Compress 3400i AWS – 6721827936 (2024/08)
[1] [CS3400iAWS 14 E Abb. 28 und
Bypass-Ausführung
([A]  Abb. ([B]  Abb.
31) 31)
Minimale By- Minimale By-
pass-Länge pass-Länge
([L]  Abb. ([L]  Abb.
30) 30)
mm mm
200 100
