Technische Daten

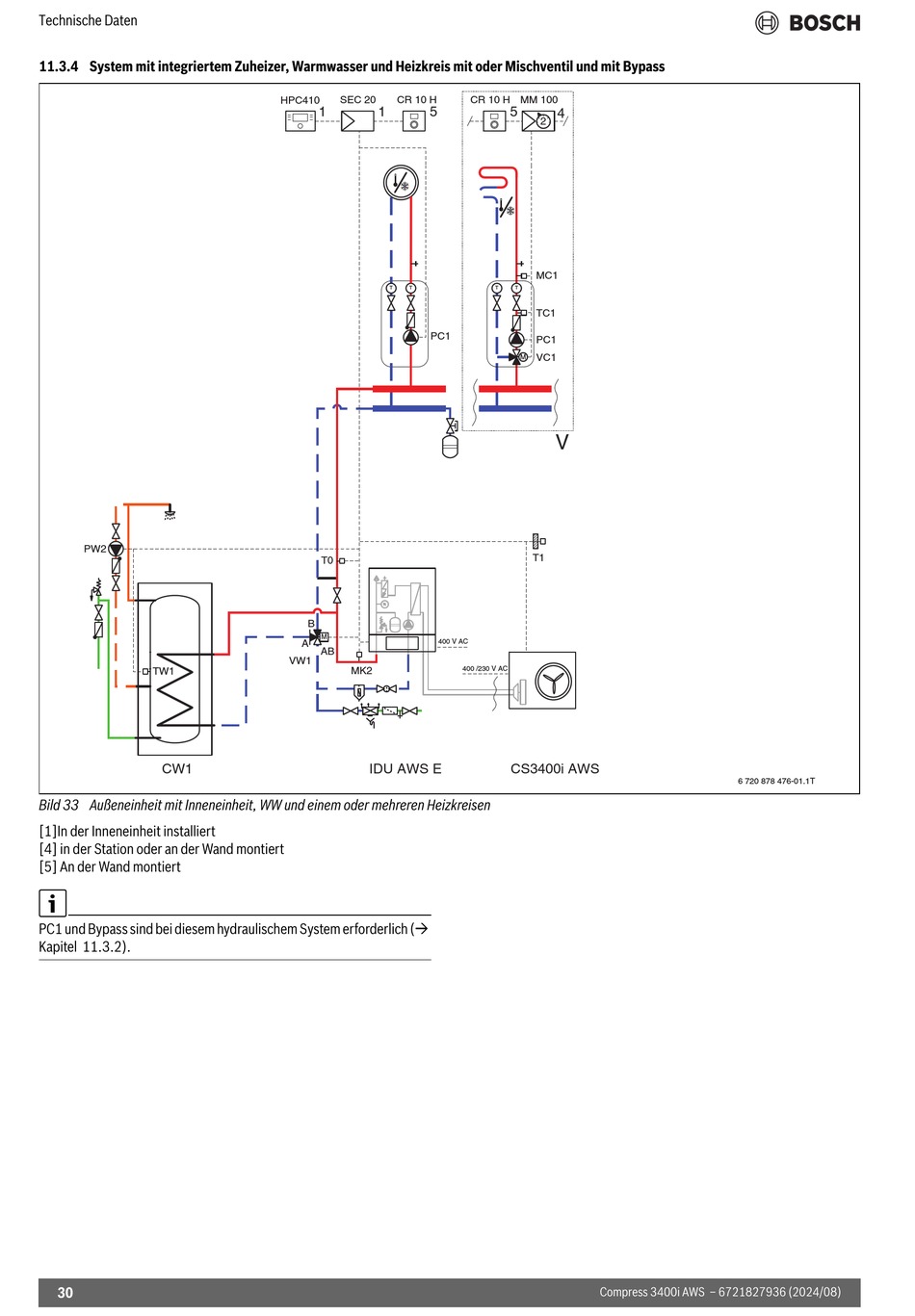

11.3.4 System mit integriertem Zuheizer, Warmwasser und Heizkreis mit oder Mischventil und mit Bypass
PW2
TW1
CW1
Bild 33 Außeneinheit mit Inneneinheit, WW und einem oder mehreren Heizkreisen
[1]In der Inneneinheit installiert
[4] in der Station oder an der Wand montiert
[5] An der Wand montiert
PC1 und Bypass sind bei diesem hydraulischem System erforderlich (
Kapitel 11.3.2).
30
HPC410
SEC 20
CR 10 H
1
1
5
T
T
PC1
T0
B
M
400 V AC
A
AB
VW1
MK2
IDU AWS E
CR 10 H
MM 100
5
4
2
MC1
T
T
TC1
PC1
VC1
M
V
T1
400 /230 V AC
CS3400i AWS
Compress 3400i AWS – 6721827936 (2024/08)
6 720 878 476-01.1T
