Technische Daten
EVU/SG - Schaltplan der Stromversorgung für 230 V~ und 400 V 3N ~ Inneneinheit
1
1
1

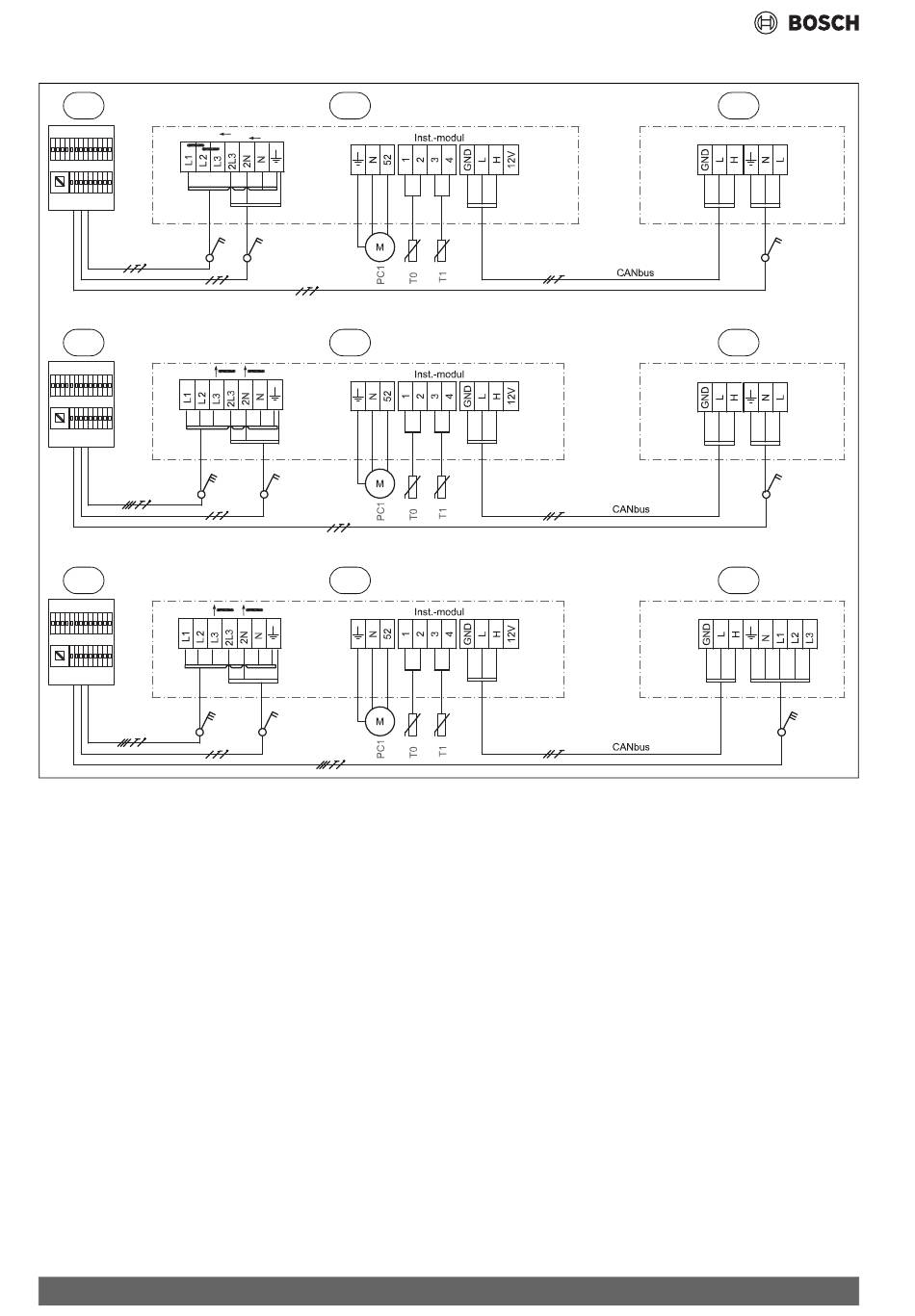

Bild 45 Schaltplan für elektrische Alternativschaltung
[1]
Hauptverteiler
[2]
Inneneinheit 9 kW, 230 V~
[3]
Inneneinheit 9 kW, 400 V 3 N~
[4]
Außeneinheit 230 V~
[5]
Außeneinheit 400 V 3 N~
[PC1] Heizungsumwälzpumpe
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
40
2
3
3
4
4
5
Compress 3400i AWS – 6721827936 (2024/08)
0010037774-003
