4. Montieren Sie den Sockel.
– Die Anschraubmöglichkeiten [A] des Sockels sind mit evtl. vorhandenen Bohrungen
alter Busch-Wächter
– Verwenden Sie für die Montage des Sockels keine Senkkopfschrauben.
– Verwenden Sie Schrauben mit einem Kopfdurchmesser von 6,5 ... 8,5 mm.

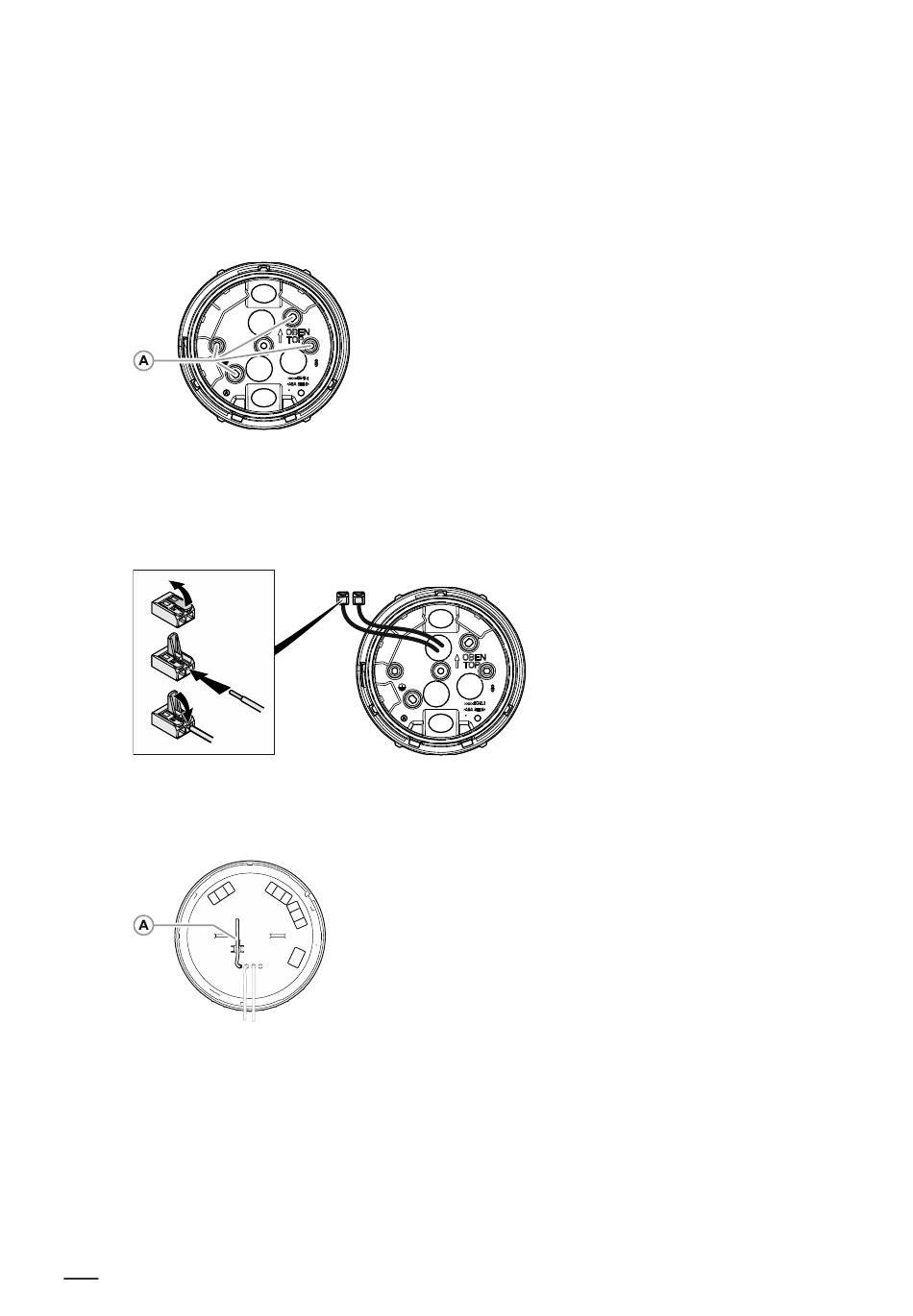

Abb. 9: Anschraubmöglichkeiten Sockel
5. Schließen Sie das Gerät elektrisch an.
– Achten Sie auf korrekte Verdrahtung (siehe Kapitel 6.3 „Anschlussbilder" auf Seite 15).
– Achten Sie auf sicheren Sitz der abisolierten Aderenden in den Klemmen.
Abb. 10: Position Verbindungsklemmen am Sockel
– Achten Sie während der Verdrahtung darauf, den Entlüftungsschlauch [A] an der
Rückseite des Oberteils nicht zu beschädigen.
Abb. 11: Entlüftungsschlauch [A] am Oberteil
