6.3 Anschlussbilder

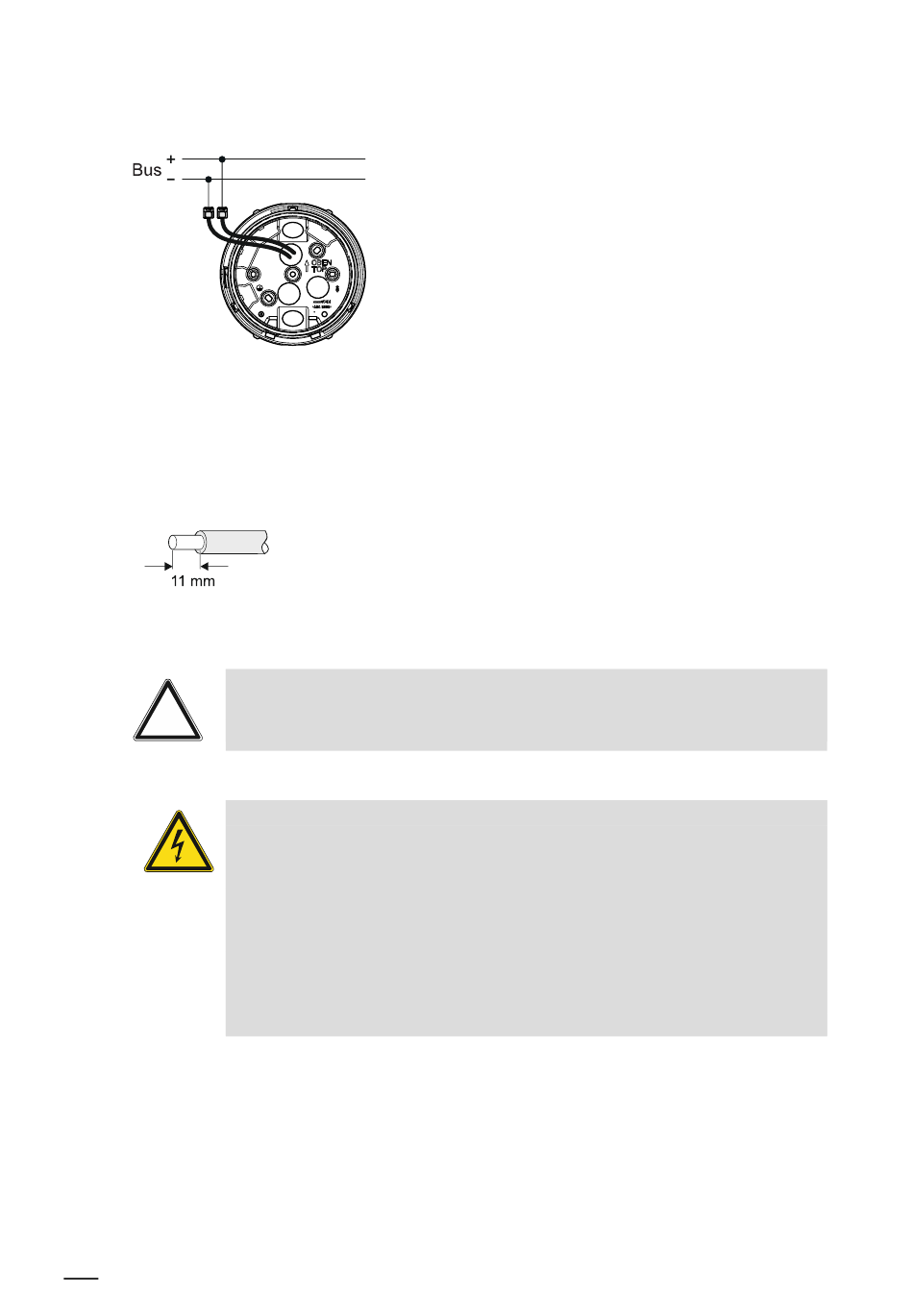

Abb. 5: Standardanschluss
Klemmenbelegung
+ Rot
− Schwarz
Abb. 6: Abisolierlänge
Achtung!
Schutz der abisolierten Enden
–
Gefahr – Stromschlag durch Kurzschluss !
Lebensgefahr durch elektrische Spannung in Höhe von 100 ... 240 V bei
Kurzschluss auf der Kleinspannungsleitung.
–
–
–
–
–
Produkthandbuch 2CKA000073B0221
Die Aderendhülsen an den Geräteleitungen nicht entfernen.
Kleinspannungs- und 100 ... 240 V-Leitungen dürfen nicht gemeinsam in
einer UP-Dose verlegt werden!
Achten Sie bei der Montage auf eine räumliche Trennung (> 10 mm) der
SELV-Stromkreise zu anderen Stromkreisen.
Verwenden Sie bei Unterschreiten des Mindestabstandes z. B.
Elektronikdosen und Isolierschläuche.
Achten Sie auf korrekte Polarität.
Beachten Sie die einschlägigen Normen.
Anschluss, Einbau / Montage
Die Abisolierlänge beträgt 11 mm.
