Komplettsystem LANTIME
Das System LANTIME besteht aus der Satellitenfunkuhr GPS167, einem single-
board Computer ETX-MGX 266MHz mit integrierter Netzwerkkarte und einem
Netzteil
betriebsbereit
/Ausgangssignale der Baugruppe LANTIME sind an der Front- und Rückwand des
Systems über Steckverbinder herausgeführt. Die einzelnen Baugruppen werden
nachfolgend beschrieben.
LANTIME
USB
Auf dem LINUX Rechner ist ein NTPD implementiert, welcher zyklisch die
Referenzzeit von der GPS Funkuhr einliest und im Netzwerk verteilt. Der Status des
NTPD wird auf dem Display angezeigt und kann über das Netzwerk abgefragt
werden.
Die Installation des LANTIME ist für den System- oder Netzwerkadministrator
denkbar einfach. Es müssen die Netzwerkadresse, die Netzmaske und das Default
Gateway über das Frontpanel eingestellt werden. Allen NTP-Clients im TCP/IP
Netzwerk werden dann nur noch die Netzwerkadresse oder der entsprechende Name
des LANTIME bekannt gegeben.
Das Linux-System unterstützt neben NTP auch weitere Netzwerkprotokolle wie
HTTP(S), FTP, SSH und Telnet. Dadurch besteht die Möglichkeit einer
Fernkonfiguration bzw. Statusabfrage über das Netzwerk z.B. mit einem beliebigen
WEB-Browser. Der Zugang über das Netzwerk kann wahlweise auch deaktiviert
werden. Statusänderungen der Funkuhren, Fehler und andere wichtige Ereignisse
werden entweder auf dem lokalen Linux-System oder auf einem externen SYSLOG-
Server protokolliert. Zusätzlich können Meldungen über SNMP-Traps oder
automatisch generierte Emails an eine zentrale Verwaltungsstelle gemeldet und dort
mitprotokolliert werden. Außerdem besteht die Möglichkeit, alle Alarmnachrichten
auf ein Großdisplay VP100/NET anzeigen zu lassen. Wenn eine Redundanz für den
Fall eines Ausfalls der Hardware benötigt wird, können mehrere LANTIME NTP-
Server im gleichen Netzwerk installiert werden.
in
einem
satellite controlled NTP time server

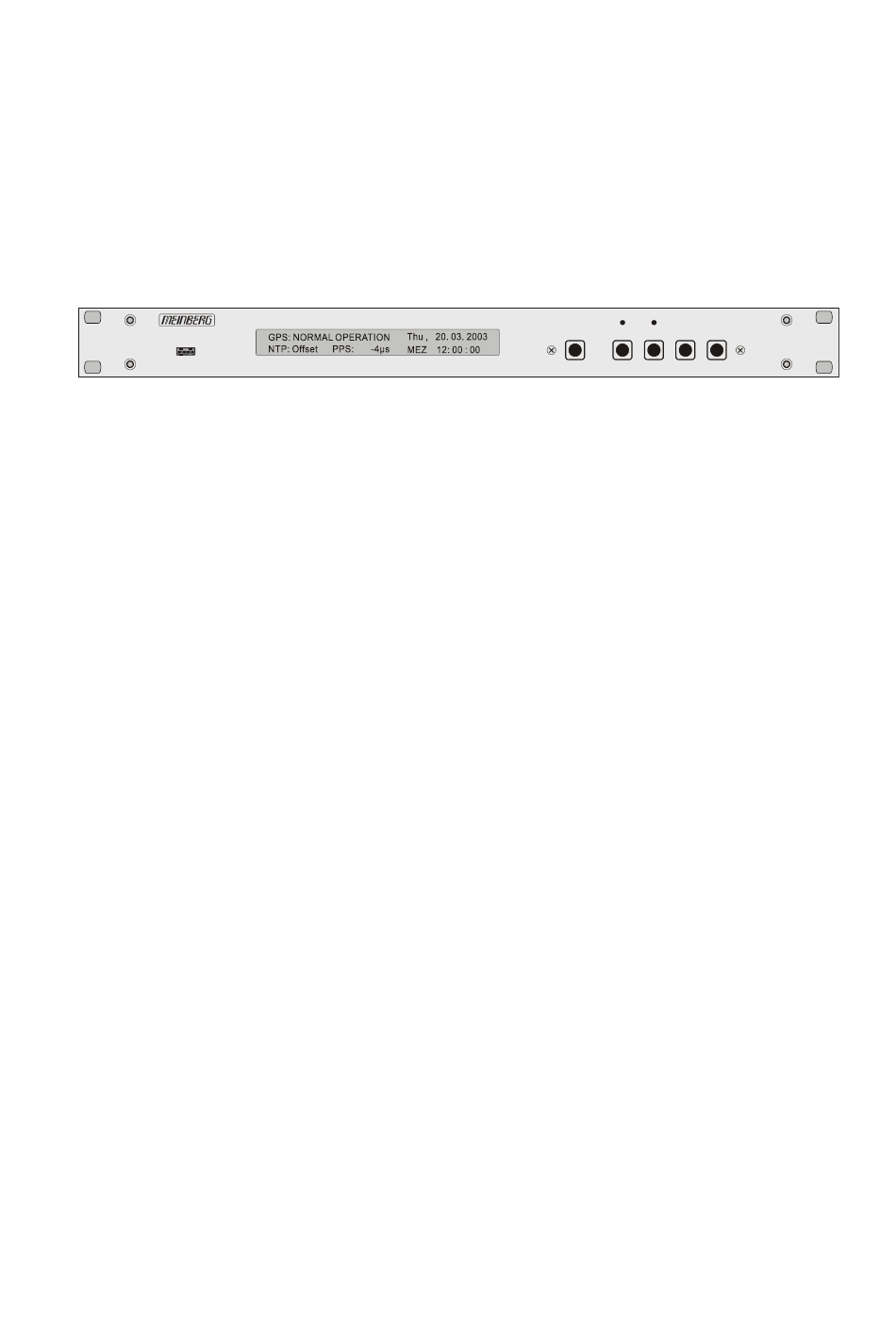

Frontansicht LAN TIME GPS
Baugruppenträger
LIGHT
12
montiert.
Die
Ein-
FAIL
LOCK
MENU
CLR/ACK
NEXT
INC
