Meinberg LANTIME M300 GPS Technische Referenz
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Meinberg LANTIME M300 GPS
Inhaltszusammenfassung für Meinberg LANTIME M300 GPS

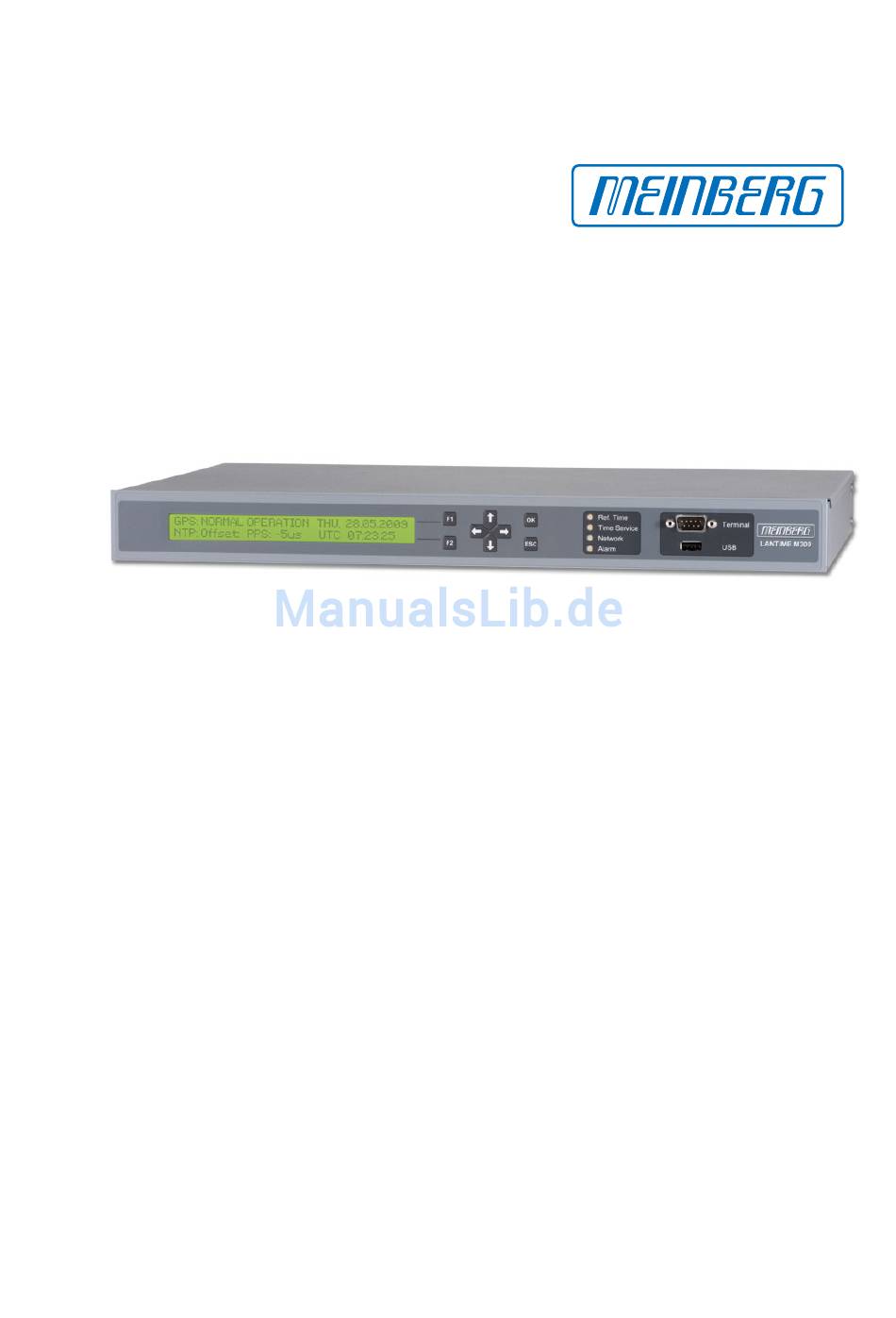

- Seite 1 TECHNISCHE REFERENZ LANTIME M300 GPS 5. April 2018 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Kurzschluss auf der Antennenleitung ........8 WEEE Status 9 Konformit¨ a tserkl¨ a rung Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 05.04.2018 LANTIME M300 GPS Datum: 5. -
Seite 5: Sicherheitshinweise F¨ U R Ger¨ A Te
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden. • Der Brandschutz muss im eingebauten Zustand sichergestellt sein. • Die Trennung des Gerätes vom Netz erfolgt durch Ziehen des Netzsteckers. • Das Gerät darf nur von Fach-/Servicepersonal geöffnet werden. Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 6: Verwendete Symbole
This product is handled as a B2B category product. In order to secure a WEEE compliant waste disposal it has to be returned to the manufacturer. Diese Gerät erfüllt die Anforderungen 93/68/EWG „Elektromagnetische Verträglichkeit“. Hierfür trägt das Gerät die CE-Kennzeichnung. LANTIME M300 GPS Datum: 5. April 2018... -
Seite 7: Allgemeine Informationen Lantime M300/Gps
Phase aus einer Flash-Disk geladen wird. Alle Einstellungen können über acht Taster und einem Display vorgenommen werden. Ebenso besteht die Möglichkeit einer Fernkonfiguration über das Netzwerk mittels FTP oder TELNET. Ein integrierter Web-Server ermöglicht den Zugriff auf den LANTIME mit einem beliebigen Web-Browser. Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 8: Technische Daten Lantime Geh¨ A Use
4 Technische Daten LANTIME Geh ¨ a use Schutzart: IP20 Leistungsaufnahme: Standardkonfiguration: max. 30 W (max. 50 W abhängig von zusätzlichen Gerätemodul-Optionen) Umgebungs- temperatur: 0 ... 50 Lagertemperatur -20 ... 70 Luftfeuchtigkeit: max. 85% (nicht kondensierend) @ 30 C LANTIME M300 GPS Datum: 5. April 2018... -

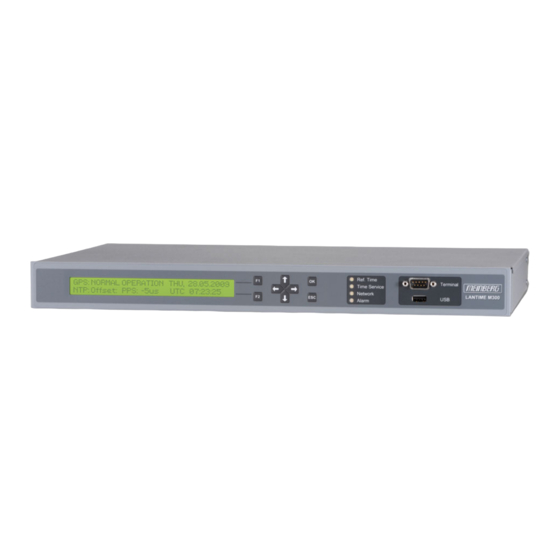

Seite 9: Lantime M300 Frontanschl¨ U Sse
Über das Tastenfeld mit den 4 Pfeilen und den Tas- ten „OK“, „ESC“, „F1“ und „F2“ kann in der Anzeige durch die einzelnen Menüs navigiert werden. Das Hauptmenü kann immer durch mehrmaliges Drück- en der „ESC“ Taste erreicht werden. Datum: 5. April 2018 LANTIME M300 GPS... - Seite 10 USB Sticks benutzt werden.Der USB Stick wird für die folgenden Aufgaben verwendet: • Sperren der Tasten am LC-Display vor un- befugtem Zugriff • Sichern der LANTIME Konfiguration • Übertragen Konfigrationen zwischen mehreren LANTIMES • Sichern von Logdateien LANTIME M300 GPS Datum: 5. April 2018...
-
Seite 11: M300 R¨ U Ckwand Anschl¨ U Sse
100-240 V , 50-60 Hz Steckverbinder: Netzseitig:IEC320 AC 6.2 RS232 COMx Zeitstring Steckverbinder: D-SUB Buchse 9pol. Kabel: Datenkabel (geschirmt) Belegung: Pin 2: TxD (transmit) COM x Pin 3: RxD (receive) Pin 5: GND (ground) Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 12: Error Relais
700m mit RG213 N-type Verbindungstyp: BNC-Buchse oder N-Norm Antenneneingang GPS: Antennenkreis galvanisch getrennt Antenna Antenna Spannungsfestigkeit 1000V Mischfrequenz zum Konverter: 10 MHz ZF-Frequenz vom Konverter: 35.4MHz 1) Die beiden Frequenzen werden auf dem Antennenkabel übertragen LANTIME M300 GPS Datum: 5. April 2018... -
Seite 13: 10Mhz Ausgang
TTL 2,5 V an 50 Ohm Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt Pulslänge: 200 ms PPS Out 6.7 10/100base-T Ethernet (IEEE 803.2) Übertragungsrate: 10/100 Mbit LAN x Anschlusstyp: 8P8C (RJ45) Kabel: CAT 5. Duplex Modi: Half/Full/Autonegotiaton 10 / 100M Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 14: Gps Antennenmontage
10,5mm (1) Die Angaben sind für Geräte mit Antennen ab Baujahr Januar 2005. Bei den angegebenen Daten handelt es sich um typische Werte. Die genauen Werte sind im Datenblatt des eingesetzten Kabels nachzuschlagen. LANTIME M300 GPS Datum: 5. April 2018... -
Seite 15: Antennenmontage Mit Überspannungsschutz
N-Norm Stecker N-Norm Buchse so kurz wie möglich N-Norm Buchse Meinberg GPS N-Norm Stecker N-Norm Stecker Buchse Erdleitung zur PE-Schiene (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø am Überspannungsschutz befestigt Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 16: Kurzschluss Auf Der Antennenleitung
In diesem Fall muss die Uhr ausgeschaltet, der Fehler behoben und danach die Uhr wieder eingeschaltet werden. Die Versorgungsspannung für die Antennen/Konvertereinheit beträgt im Leerlauf ca.18.5V und bei angeschlossener GPS Antenne ca.16V LANTIME M300 GPS Datum: 5. April 2018... -
Seite 17: Weee Status
Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 5. April 2018 LANTIME M300 GPS... -
Seite 18: Konformit¨ A Tserkl¨ A Rung
9 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: LANTIME M300/GPS/LNE-29.10.2014 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
