Warnschild: Verboten Wartungs- oder Reparaturarbeiten
durchzuführen bei Kompressor in Betrieb, Kompressor unter Druck
oder eingeschalteter Spannung.
Abb. 13. Warnschild
Die Seitenwand wieder anbringen und die Tragstütze (3) in der
ursprünglichen Stellung bringen.
Bei wassergekühlten Kompressoren:
Für das Reinigen, Atlas Copco befragen.
4.3 Sicherheitsventil (SV-Abb. 14a)
Das Sicherheitsventil betätigen, indem Sie die Kappe um eine oder
zwei Umdrehungen lösen und dann wieder andrehen, oder indem
Sie den Ventilöffnungshebel betätigen.
Testen
Das Ventil kann an einer separaten Druckluftleitung getestet
werden. Öffnet das Ventil nicht bei dem im Abschnitt 6.2
vorgegebenen Druck, Kontakt aufnehmen mit Atlas Copco.
Nachstellung ist nicht erlaubt.
AR.
Luftbehälter/Ölabscheider
BV.
Bypass-Ventil, Ölkühler
FN2.
Ventilator, Kompressorkühler
OF.
Ölfilter
Rf2.
Durchflußbegrenzer
SV.

Sicherheitsventil

UA.
Entlastungsvorrichtung
UV.
Entlastungsventil
VI.
Luftfilter-Wartungsanzeiger
Vp.
Mindestdruckventil
Y1.
Belastungsmagnetventil
1.
Lufteintrittsrohr
2.
Ölrücklaufleitung
3.
Tragstütze (zu benutzen, wenn die Seitenwand demontiert
wird)
4.
Schrauben
5.
Abblaseschlauch
6.
Schraube
7.
Schraube

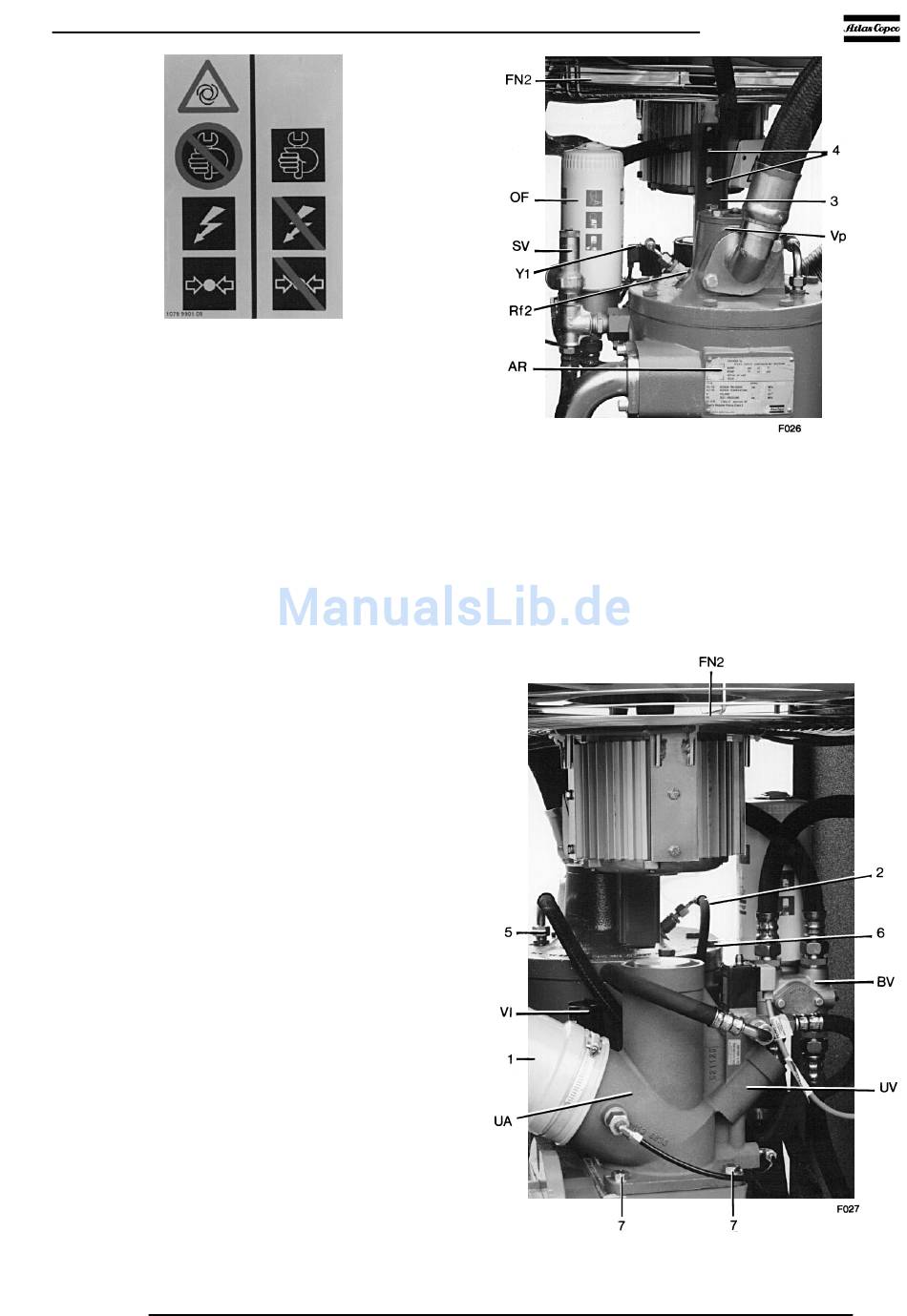

Abbn. 14. Ansicht des Mindestdruckventils und der
Entlastungsvorrichtung
2923 1163 04
F025
Industrial Air Division
Abb. 14a. Ansicht des Mindestdruckventils
Abb. 14b. Ansicht der Entlastungsvorrichtung
23
