1. Introduktion
X-LIVE-gränssnittskortet utökar X-USB-kortets redan fantastiska prestanda som har varit standard i X32-konsoler i flera år. Samma
32-kanals dubbelriktade I / O-ljud via USB 2.0 är tillgängligt, vilket ger 32 kanaler för inspelning och uppspelning, plus fjärrstyrning av
din DAW via HUI / MackieControl-emulering. Tillägget av dubbla SD / SDHC-kortplatser ger nu helt oberoende, okomprimerad inspelning
/ uppspelning av upp till 32-kanaler i konsekventa sessioner upp till SD-kortens maximala kapacitet. Flerkanalig inspelning utan behov av
en bärbar dator, liksom virtuella ljudkontroller och live backing track-stöd, exakt markörhantering och justeringar och full fjärrstyrning
från appar eller X-TOUCH-kontrollytor är bara några av de nya möjligheterna X- LIVE-erbjudanden.
2. Installera X-LIVE-kortet
Se till att X32-seriens mixerprogramvara uppdateras till den senaste versionen. Kolla produktsidan på behringer.com för den senaste
tillgängliga firmware.
VARNING: Innan du installerar gränssnittskortet i konsolen, se till att konsolens strömbrytare är avstängd. Fel eller elektriska stötar kan
uppstå på annat sätt.
Installationsprocess:
1. Se till att blandarens ström är avstängd.
2. Ta bort de yttre skruvarna som håller det aktuella kortet eller luckan på plats.
3. Skjut försiktigt ut kortet ur spåret och placera det säkert någonstans tillsammans med fästskruvarna.
4. Innan du tar ut X-LIVE-kortet från skyddsväskan, rör vid metallchassit på konsolen för att förhindra att elektrostatiska urladdningar
påverkar de känsliga elektroniska komponenterna. Håll kortet i frontplattan eller de två små handtagen, undvik kontakt med
komponenterna på kretskortet.
5. Rikta in båda kanterna på kortet mot styrskenorna inuti kortplatsen och sätt försiktigt in kortet i kortplatsen. Skjut in kortet helt i
kortplatsen så att det ligger i jämnhöjd mot konsolens bakpanel och se till att kontakterna är ordentligt anslutna internt. Skruvhålen
ska vara naturligt inriktade.
6. Fäst kortet med de medföljande skruvarna eller med de som ursprungligen höll det gamla kortet på plats. Skador eller funktionsfel
kan uppstå om kortet inte är fäst.
7. Lägg det gamla kortet i skyddspåsen som X-LIVE-kortet var förpackat i och packa om det för säker förvaring.
3. Rekommenderad minimihårdvara
Windows
• • Core 2 Duo CPU, 2 GHz
• • USB 2.0
• • 1 GB RAM
Se specifikationer för rekommenderade operativsystem.
Mac
• • 1.5 GHz CPU
• • porta USB 2.0
• • 512 MB RAM
4. USB-drift
USB-anslutningen på X-LIVE-kortet ger 32 kanaler med dubbelriktat ljud-I / O via USB 2.0, samt MIDI I / O och fjärrstyrning av DAW via HUI
/ MackieControl-emulering. Se till att ladda ner och installera den kostnadsfria ASIO-drivrutinen från behringer.com om du använder en
Windows-dator. X-LIVE är CoreAudio-kompatibel och behöver därför inte en drivrutin för användning på Mac-datorer.

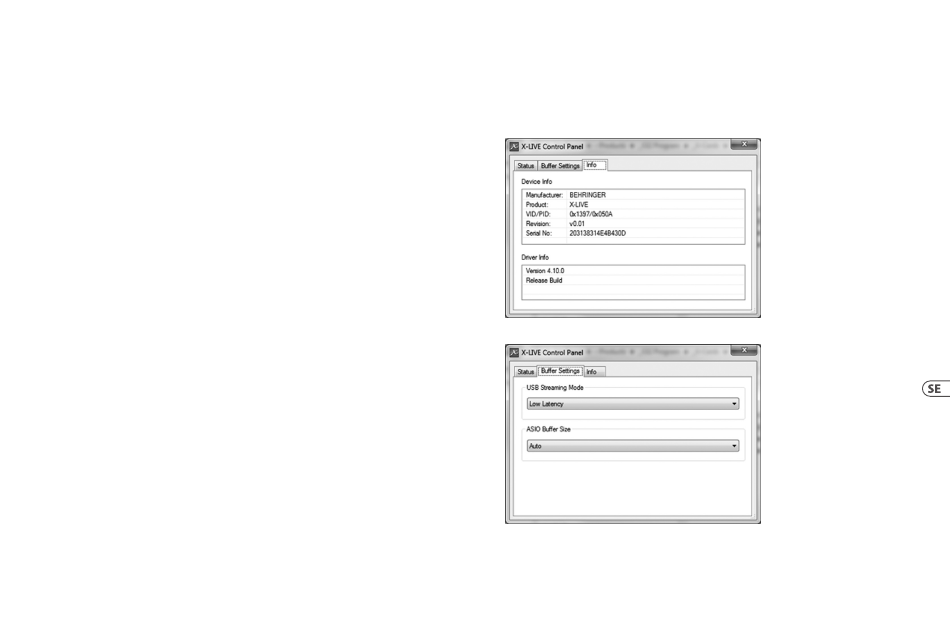

4.1 Förarkontrollpaneler
När drivrutinen är installerad kan du öppna kontrollpanelen genom att dubbelklicka på den lilla fackikonen. Dessa skärmar gör det
möjligt att konfigurera X-LIVE-kortet i X32 som ett ljudgränssnitt för din dator.
Info – visar drivrutinsversionens nummer och enhets-ID: n.
Buffertinställningar – gör det möjligt att ställa in ström- och ASIO-ljudbuffertar. Använd små buffertar för kort latens när du
övervakar via datorn. Använd stora buffertar och längre latens för att förhindra ljudfel på gamla datorer med låg prestanda.
