6.2
Produktsuche

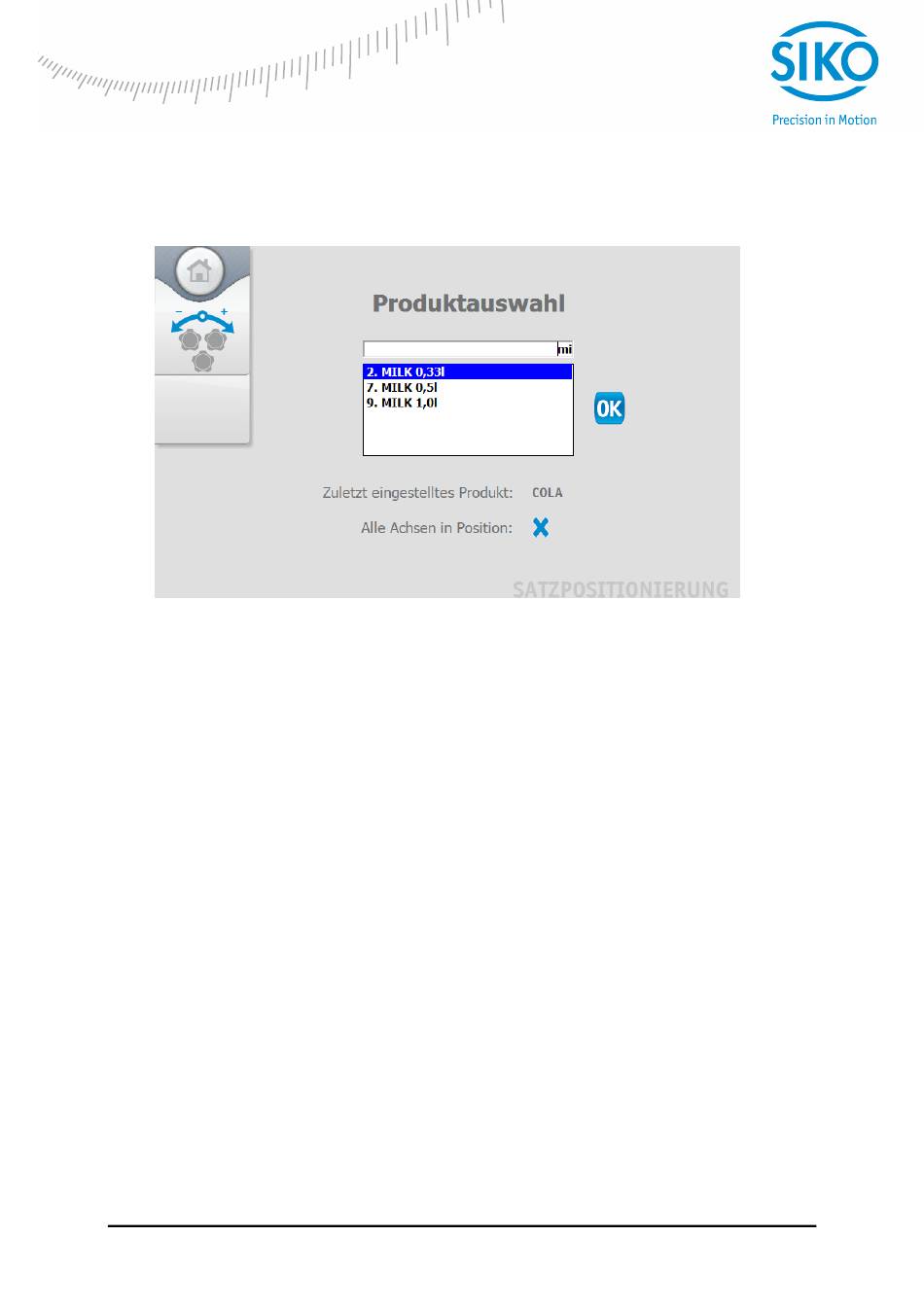

Die Suchfunktion dient dazu ein Rezept anhand der Anfangsbuchstaben zu finden. So werden
alle Produkte welche mit eingegeben Anfangsbuchstaben bestehen in der Liste angezeigt und
können über den „OK" Button ausgewählt werden.
6.3
Rezeptauftrag
Wurde ein Rezept ausgewählt und über den „OK"-Button bestätigt gelangt man zum
Rezeptauftrag. In einer einfachen Übersicht sieht man ob das Rezept ordnungsgemäß
übertragen wurde. Man kann die Positionierung Starten/Stoppen und hat gleichzeitig die
Grafische Darstellung ob alle Achsen in Position sind oder nicht. Im unteren Bereich der Seite
werden Arbeitsanweisungen dem Benutzer angezeigt. Diese könne bei der Rezepterstellung
hinzugefügt werden.
Über den „Teach In"-Button können die aktuellen Positionswerte der Achsen für das Rezept in
dem man sich befindet übernommen werden. Die aktuellen Positionswerte werden bei
Betätigen dieses Buttons eingelesen, unter dem aktuellen Rezept gespeichert und die
Positionswerte als Sollwerte an die Achsen gesendet. Da die aktuellen Positionswerte als
Sollwerte gesetzt werden signalisiert das ETC sofort das alle Achsen in Position sind.
x
ETC5000-SW01
Datum: 09.10.2013
Seite 15 von 16
Art.Nr. 87099
Änd.Stand 390/13
