ACHTUNG
Auf einer Seite werden immer 12 Achsen abgebildet. Über die Pfeiltasten am rechten Bildrand
kann zwischen den einzelnen Seiten gewechselt werden. Um die Konfiguration einer Achse zu
verändern oder eine neue Achse anzulegen muss der Button der entsprechenden Achse
angetippt werden.
4.4.1 Neue Achse konfigurieren

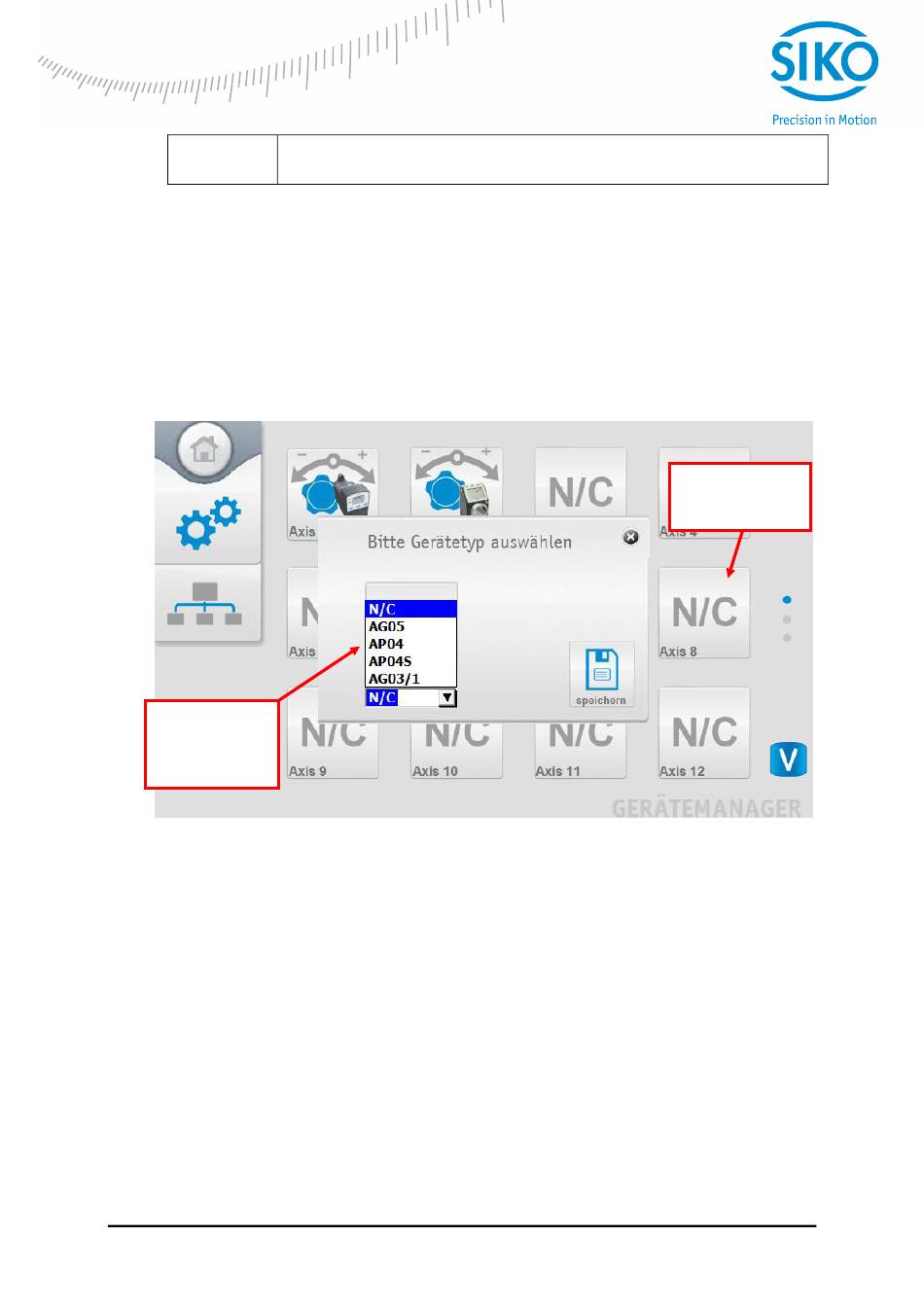

Tippt man das entsprechende „N/C"-Symbol einer noch nicht definierten Achse an, öffnet sich
ein Fenster in dem man das angeschlossene Gerät auswählen kann. Mit dem Button
„Speichern" wird die Einstellung übernommen.
Gerät was an
die Achse
angeschlossen
ist auswählen
4.4.2 Parameter einer Achse verändern
Die im Gerätemanager zuvor ausgewählte Achse und das daran angeschlossene Gerät kann
über diese Seite konfiguriert werden. Um den an der Achse angeschlossenen Gerätetyp zu
ändern, muss nur auf das Gerätesymbol getippt werden. Daneben kann der Name der Achse
(z. B.: „X-Achse") eingegeben werden.
Änderungen an den Geräteparametern müssen mit dem „Speicher"-Button übernommen
werden. Mit dem „kalibrieren"-Button wird das Gerät auf den Kalibierwert zurückgesetzt. Die
Funktion der einzelnen Geräteparameter ist aus dem Gerätehandbuch zu entnehmen.
Finden nicht alle Geräte-Parameter auf einer Seite Platz, gelangt man über die Pfeiltasten zur
nächsten Seite.
x
ETC5000-SW01
Datum: 09.10.2013
Der Gerätemanager zeigt nicht die Tatsächlich angeschlossenen Geräte an,
sondern die vom Benutzer eingestellten!
Seite 10 von 16
Symbol für noch
nicht konfigur-
ierte Achse
Art.Nr. 87099
Änd.Stand 390/13
