BETRIEBSANLEITUNG
4.17.4.1 20x
Das ist die minimale Vergrößerung, die im Bereich des rechten Anschlags (von hinten gesehen) der
Rändelschraube erzielt werden kann. Bei direktem Kontakt der beleuchteten Spitze des Mikroskops
ergeben sich in der Praxis hierbei Vergrößerungen von ca. 80-90fach, wenn man das Bild im
Vollbildmodus (100%) auf einem 17" Monitor betrachtet.
4.17.4.2 200x
Das ist die minimale Vergrößerung, die im Bereich des linken Anschlags (von hinten gesehen) der
Rändelschraube erzielt werden kann. Bei direktem Kontakt der beleuchteten Spitze des Mikroskops
ergeben sich in der Praxis hierbei Vergrößerungen von ca. 290-300fach, wenn man das Bild im
Vollbildmodus (100%) auf einem 17" Monitor betrachtet.
4.17.4.3 500x
Das ist die minimale Vergrößerung, die im Bereich des linken Anschlags (von hinten gesehen) der
Rändelschraube erzielt werden kann und wenn der digitale Zoom auf 2x-4x steht. Bei direktem Kontakt
der beleuchteten Spitze des Mikroskops ergeben sich in der Praxis hierbei Vergrößerungen von ca. 500-
700fach, wenn man das Bild im Vollbildmodus (100%) auf einem 17" Monitor betrachtet.
Um eine Bilddarstellung von 100%(1:1) auf dem Monitor zu erzielen, gibt es Freeware-Programme, wie
z.B. XnView (xnView.de) oder Irfanview (irfanview.de) die man kostenlos aus dem Internet herunterladen
und benutzen kann.

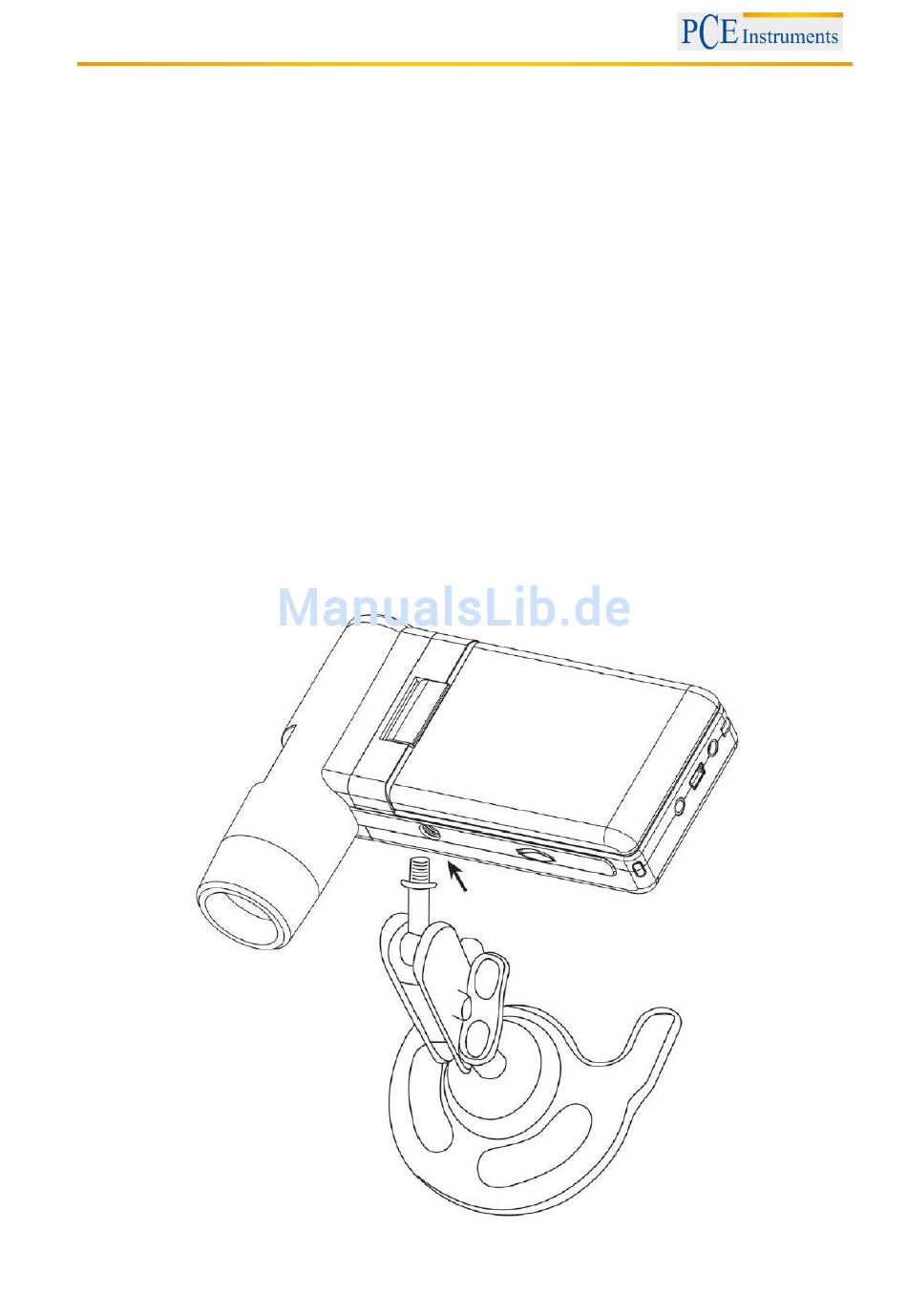

4.18 Standfuß montieren
Bevor Sie den Standfuß am Monitor befestigen, ziehen Sie die Schraube an der Seite fest. Drehen Sie
danach den Standfuß gerade in das Gewinde auf der Vorderseite des Gerätes. Wenden Sie dabei keine
Gewalt an. Bringen Sie anschließend den Standfuß in die richtige Position, wobei Sie den Fuß im
Uhrzeigersinn drehen sollten, sonst löst er sich wieder.
