4.17.3 Zusatzhinweise

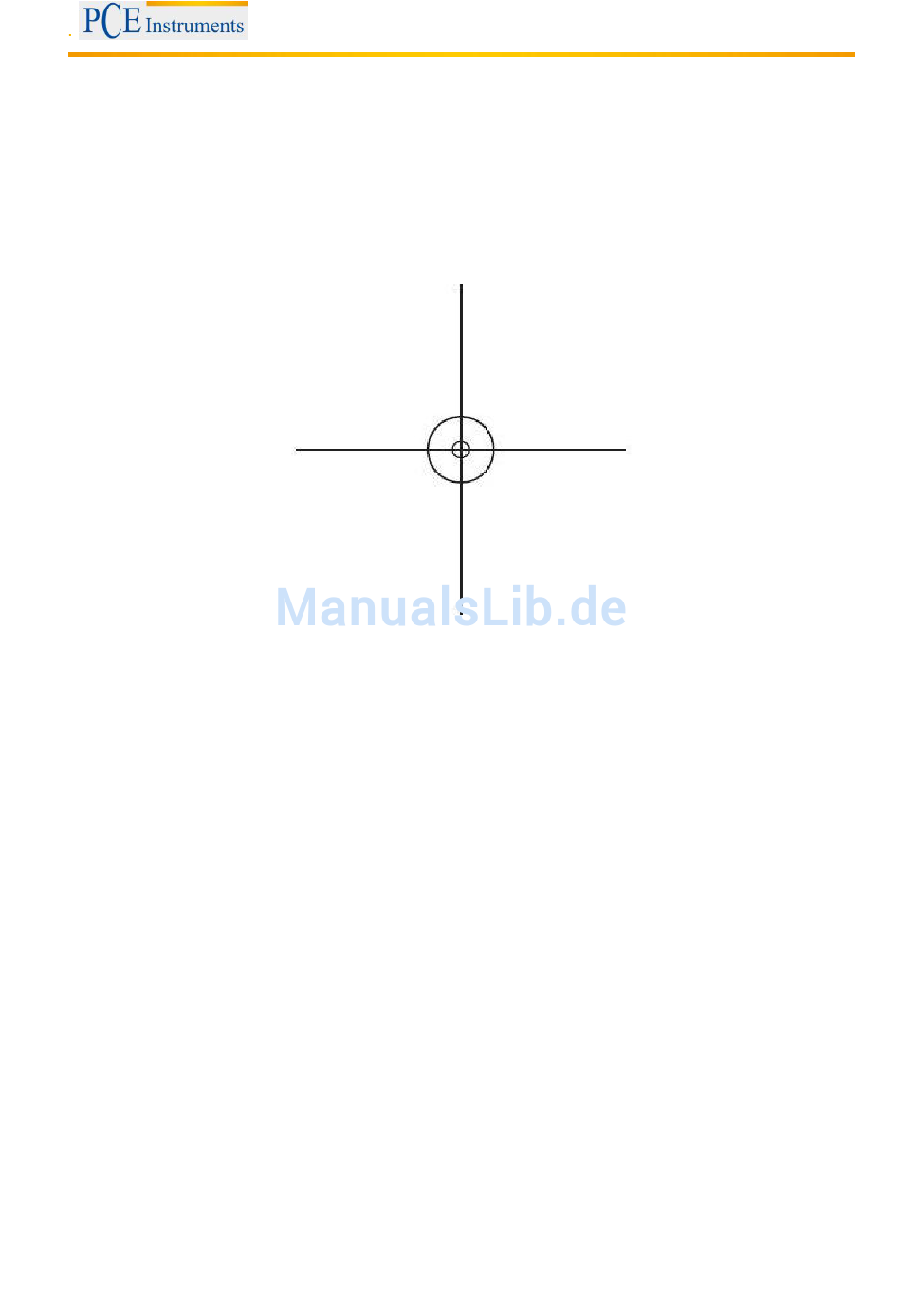

Der Kreis soll lediglich dazu dienen, die Einstellung der Vergrößerung zu erklären. Die gemachten
Angaben beziehen sich dabei nicht auf das TFT-Display, sondern auf einen PC-Monitor.
- Für die fehlerfreie Funktion der Software sind 2 Dinge zu beachten:
1. Sie müssen Administrator-Rechte auf dem Computer haben, ansonsten erhalten Sie
Fehlermeldungen.
2. Sie müssen auf dem PC Directx9c oder höher installiert haben. Um festzustellen, ob
Directx9c installiert ist, geben Sie unter Start > Ausführen den Befehl „dxdiag" ein.
- Das PCE-DHM 10 hat zwei Fixfocus-Einstellungen. Dazu ist die Rändelschraube entsprechend
zu drehen. In der Nähe des rechten Anschlags erhalten Sie so die niedrige Vergrößerung, in der
Nähe des linken Anschlags erhalten Sie hohe Vergrößerung.
Drehen Sie die Rändelschraube auf Rechtsanschlag.
Stellen Sie in den Einstellungen eine Bildauflösung von 5M ein.
Stellen Sie das PCE-DHM 10 mit der beleuchtetet Vorderseite mittig auf die Zeichnung oben.
Warten Sie 2 Sekunden bis der Weißabgleich erfolgt ist.
Drehen Sie nun die Rändelschraube langsam nach links.
Zuerst sehen Sie den äußeren Kreis bildschirmfüllend. Das ist die niedrige Vergrößerung. Er hat einen
Durchmesser von 6mm.
Wenn Sie nun die Rändelschraube weiter nach links drehen, sehen Sie den inneren Kreis
bildschirmfüllend. Das ist die hohe Vergrößerung. Er hat einen Durchmesser von 1,5mm.
4.17.4 Vergrößerungen
Die Angaben zur Vergrößerung beziehen sich ausschließlich auf die Darstellung auf einem Monitor und
nicht auf eventuelle Ausdrucke.
Die Skala auf der Rändelschraube dient zur Eingabe bei der mitgelieferten Messsoftware. Dabei ergeben
sich in der Praxis Ungenauigkeiten von ca. 2-5%
